欧宝车型轮毂装饰盖边缘帽结构设计

　　日常做整车外饰件配套建模时，轮毂区域的装饰防护件往往容易被忽略，但恰恰是这类小零件，直接影响轮边的外观一致性与长期使用可靠性。这次拆解建模的这款轮毂边缘帽，是针对欧宝车型轮毂徽章区域做的配套防护结构，核心作用是覆盖轮毂中心的标识安装位，隔绝行车过程中泥水、砂砾、融雪盐对标识固定结构的侵蚀，同时填补轮毂中心区域的装配间隙，避免高速行驶时气流在凹槽处形成紊流带来的额外风噪，也能防止小石子卡入缝隙造成的标识松动脱落。

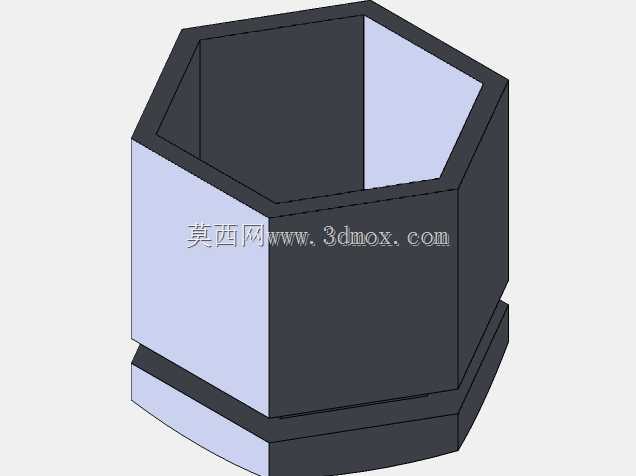

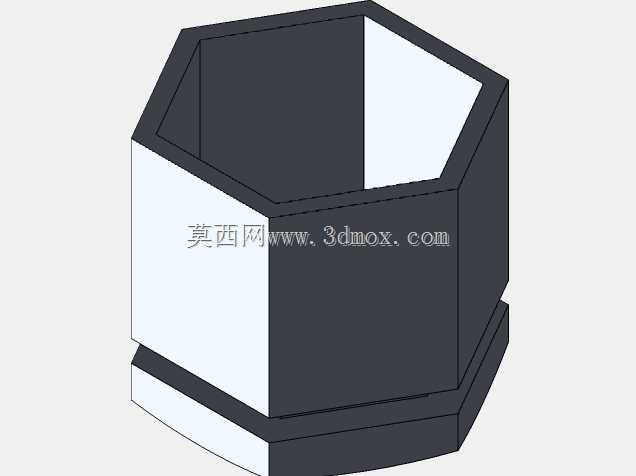

　　从结构设计逻辑来看，这款零件采用了外六角的主体轮廓，并非随意选择造型——轮毂中心的安装基座本身带有六角卡位，六角形的内壁可以和基座形成周向防转配合，不需要额外打胶或者增加卡扣结构，就能避免车辆行驶过程中装饰盖随车轮转动出现移位、偏转，保证徽章标识始终保持正向的视觉角度。主体做了等壁厚的空心腔体设计，壁厚控制在1.8mm-2.2mm区间，既可以保证注塑成型时的材料流动性，避免出现缩痕、缺料问题，也能控制零件整体重量，不会给车轮增加额外的动平衡负担。腔体底部带有一圈向内收的凸缘结构，安装时凸缘可以卡入基座底部的环形卡槽，形成轴向的限位，不需要额外紧固件就能完成固定，拆装时只需要用平口工具沿着边缘缝隙轻轻撬动即可，售后更换标识或者检修轮毂轴承时操作效率很高。

　　做安装边界校核时需要特别注意几个尺寸公差：首先是六角内腔的对边尺寸，要和基座的六角对边尺寸保留0.2mm-0.3mm的间隙配合量，间隙过小会导致安装时卡滞，低温环境下塑料件收缩还可能出现装配后开裂的问题；间隙过大则会出现松旷，车辆经过颠簸路面时容易产生异响甚至脱落。其次是底部凸缘的卡接量，控制在0.8mm-1mm即可，卡接过大会导致拆装难度提升，甚至撬动时出现凸缘断裂，卡接过小则固定力不足，高速旋转的离心力可能让装饰盖飞出。另外零件的外表面和轮毂中心面的高度差要控制在0.5mm以内，既不能突出轮毂表面过多避免被路肩刮蹭，也不能凹陷太深导致积灰积水难以清理。

　　从实际应用场景看，这类零件除了配套整车出厂的原装轮毂，在售后改装市场也有很大需求，很多车主更换非原装轮毂后，中心孔位的尺寸和标识不匹配，就需要这类定制化的边缘帽来填补空隙，同时统一轮毂的视觉风格。建模时还要考虑材料的选择适配，日常量产多采用改性ABS材料，表面可以做喷漆、镀铬或者水转印处理，匹配不同轮毂的配色风格，低温地区使用的版本则会在材料中添加耐低温助剂，避免-30℃以下环境出现脆裂问题。另外零件的外边缘做了0.5mm的圆角过渡，既可以去除注塑产生的飞边毛刺，也能避免安装时划伤操作人员的手部，同时减少行车过程中气流在棱角处产生的风阻。

　　很多新手建模时容易忽略这类小零件的拔模角度，这款零件的内腔和外壁都做了1.5°的拔模斜度，沿着安装方向的脱模角度一致，注塑生产时可以顺利脱模，不会出现顶白、拉伤的问题。六角的棱角处都做了微小的圆角处理，避免应力集中，在车轮受到路面冲击时，棱角位置不会因为应力集中出现开裂。实际路试验证中，这类结构的装饰盖可以承受120km/h时速下的离心力考验，同时经过1000小时的盐雾测试不会出现锈蚀、脱落问题，完全满足乘用车轮边部件的使用要求。
