带安装支座的立式滚轮支撑组件结构

　　在各类轻载输送线、工装变位机构、小型物料导向工位中，这类带一体式安装支座的滚轮支撑组件是极为常见的功能部件，很多一线结构设计人员在做非标设备布局时，往往会优先选用这类集成度较高的支撑结构，省去自行拆分设计滚轮、销轴、支撑支架的重复工作量。从实际应用场景来看，这类组件既可以作为小型皮带输送线的端部从动轮支撑，也可以在物料滑移轨道中作为承托滚轮使用，部分工装夹具的变位翻转结构中，也会采用同结构的组件作为回转支撑的辅助承托部件，适配0.5kN以内的径向载荷工况，常规车间环境下的低速运转场景都能覆盖。

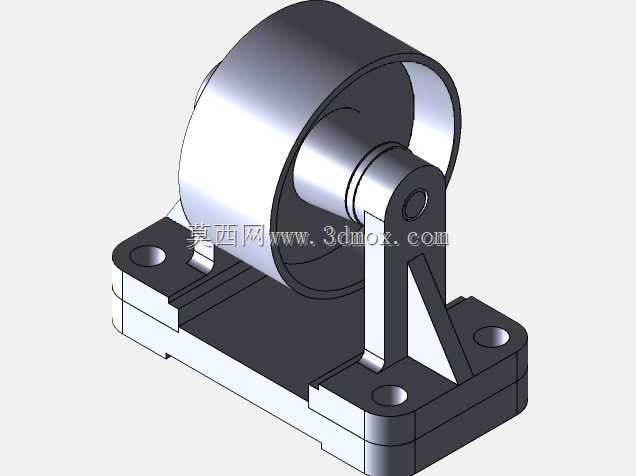

　　从结构功能特性来看，该组件将滚轮本体、支撑立架、安装底板做了集成化设计，滚轮为中空筒状结构，内部可适配压装滚动轴承或者直接采用铜套自润滑结构，中部穿装销轴实现滚轮与两侧立板的铰接，滚轮转动时的径向载荷直接通过两侧立板传递到底部安装板，再通过安装板上的四个沉头孔完成与设备机架的锁固。两侧的支撑立板并非等厚直板结构，其中一侧设置了三角形加强筋结构，对应滚轮载荷的主要受力方向，避免立板在长期受载后出现外张变形，另一侧立板则预留了销轴的拆装空间，方便后期维护时更换磨损的滚轮或者内部润滑件。

　　设计思路上，这类组件优先考虑的是安装便捷性与受力合理性，底部安装板的四个安装孔采用对称布局，孔位间距适配常规工业铝型材的槽距，也可以直接在钢制机架上配打安装孔，不需要额外做转接板。滚轮的外圆面做了轻微的中高处理，避免滚轮转动时出现轴向窜动导致的边缘偏磨，滚轮与两侧立板之间预留了0.2mm的轴向间隙，防止加工误差导致滚轮转动卡滞。销轴与立板的配合采用过渡配合，销轴端部设置了轴向限位结构，避免设备运转过程中销轴脱出引发故障。

　　从安装边界尺寸来看，该组件的整体高度不超过120mm，底部安装板的长宽尺寸控制在100mm×80mm范围内，四个安装孔的中心距为70mm×50mm，适配M6的内六角圆柱头螺钉安装，滚轮的外径为60mm，宽度为40mm，适配宽度30mm以内的皮带或者物料接触面。安装时需要保证组件的安装面平面度不超过0.1mm，避免安装后立板出现倾斜导致滚轮转动别劲，滚轮的径向跳动在空载状态下控制在0.05mm以内，满足常规输送与导向的精度要求。

　　实际选型应用时，需要注意该组件的适用转速不超过300r/min，长期工作环境温度建议在-10℃到60℃之间，如果应用在有粉尘或者切削液飞溅的场景，可以在滚轮两侧加装简易的防尘挡圈，避免杂质进入滚轮的转动配合面加剧磨损。部分需要调整滚轮中心高的场景，可以在安装板与机架之间增加调整垫片，实现0-5mm范围内的高度微调，不需要重新加工安装孔位。
