自动化设备用SP44型精密齿轮传动箱体

　　这款SP44齿轮箱是面向自动化传动场景开发的精密减速传动部件，在各类非标自动化产线、小型伺服驱动机构、精密检测设备的动力传输链路中都能见到这类结构的应用。从实际工程选型的角度看，这类齿轮箱的核心作用是匹配伺服电机、步进电机的高转速低扭矩输出特性，通过内部齿轮组的啮合传动实现转速降低、扭矩放大的效果，同时保证输出端的传动精度与负载承载能力，满足末端执行机构的动作需求。

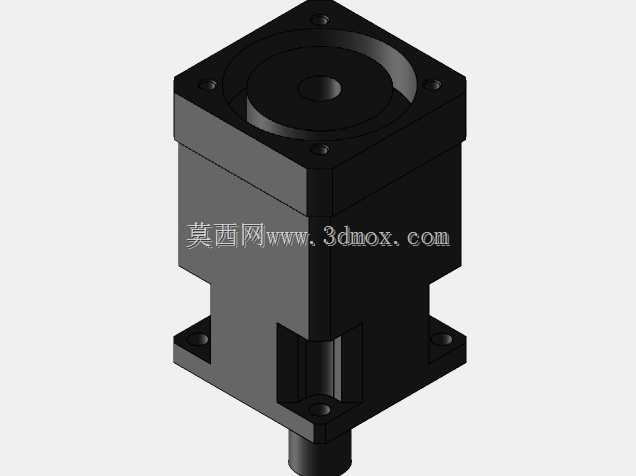

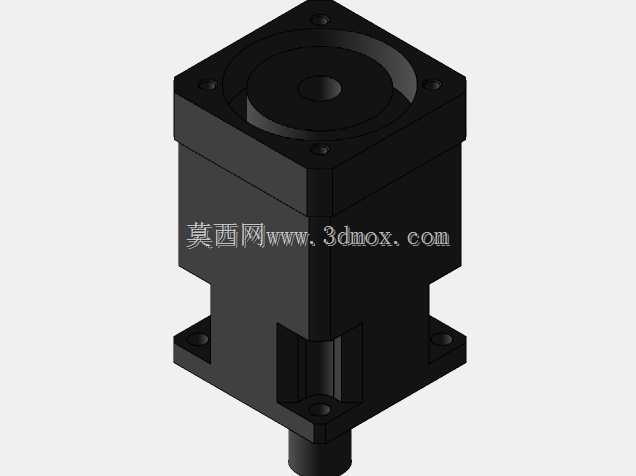

　　从结构设计思路来看，这款齿轮箱采用方形法兰安装的整体式箱体结构，输入端与输出端采用同轴布局，箱体主体做了阶梯式的外形设计，上部方形法兰区域用于对接驱动电机端的安装定位，法兰面上预留的四个安装孔位采用对称分布设计，能够保证安装时的受力均匀，避免单侧受力导致的传动偏心问题。下部的安装支座同样设置了对称的固定孔位，可直接将齿轮箱整体固定在设备安装基板上，安装时不需要额外设计转接支架，能够有效缩减设备的整体装配空间。箱体侧面预留的开槽结构，一方面是为了内部齿轮组件装配时的工艺避让，另一方面也能在设备长期运行过程中辅助内部传动部件的散热，避免齿轮啮合过程中产生的热量在密闭箱体内积聚，导致润滑脂性能下降、齿轮磨损加剧的问题。

　　在实际应用场景中，这类齿轮箱常被用在平行气动夹爪的驱动端、自动锁螺钉机构的动力传输端、小型传送带的驱动单元、精密点胶设备的位移传动模块等位置。比如在自动锁螺钉的模组中，电机输出的高转速通过齿轮箱减速后，能够带动电批头获得合适的锁付扭矩，既不会因为转速过高导致螺钉滑牙，也不会因为扭矩不足出现锁付不到位的情况；在气动夹爪的配套传动中，齿轮箱可以将电机的旋转运动转化为夹爪开合所需的驱动力，保证夹爪夹持工件时的力度稳定，针对不同重量的小型工件都能实现可靠夹持，不会出现夹持力波动导致的工件脱落问题。

　　从安装边界的尺寸适配来看，这款齿轮箱的方形安装法兰边长为44mm规格，整体轴向长度控制在紧凑范围内，输出轴采用标准圆柱轴伸设计，轴径尺寸匹配常规的联轴器、同步轮安装孔径，不需要额外做轴径的二次加工。安装时需要注意输入端与电机轴的同轴度校准，若同轴度偏差超过0.02mm，会导致运行过程中出现异常噪音、齿轮磨损加快的问题，严重时甚至会出现断轴的情况。箱体的安装固定孔位采用通孔设计，装配时可选用内六角圆柱头螺钉进行固定，螺钉的拧入深度需要控制在合理范围，避免拧入过深顶到内部齿轮组件，影响齿轮的正常啮合转动。

　　在功能特性上，这款齿轮箱内部采用多级圆柱齿轮啮合传动，齿轮件经过精加工处理，齿面的粗糙度控制在合理范围，能够有效降低传动过程中的回程间隙，保证传动精度满足自动化设备的重复定位需求。箱体采用硬质金属材质加工，整体刚性充足，在额定负载范围内运行时不会出现箱体变形的问题，能够长期保持传动的稳定性。输出端的轴伸部位做了密封处理，能够防止内部润滑脂泄漏，同时阻挡外部环境中的粉尘、碎屑进入箱体内部，延长齿轮组件的使用寿命，即使在有少量粉尘的车间生产环境中也能稳定运行，不需要频繁做内部维护。

　　在做设备结构设计选型时，选用这款齿轮箱需要提前核算负载端的实际工作扭矩、运行转速、传动比需求，确保齿轮箱的额定承载参数覆盖实际工况的峰值负载，避免长期过载运行导致的齿轮打齿、轴承损坏等故障。同时在三维建模装配过程中，需要预留出齿轮箱周边的安装操作空间，保证装配时螺钉能够顺利拧入，后期维护时也有足够的空间进行拆卸检修，不需要拆解周边的其他设备部件，降低后期的维护成本。
