自动锁螺钉Z轴进给执行模组结构

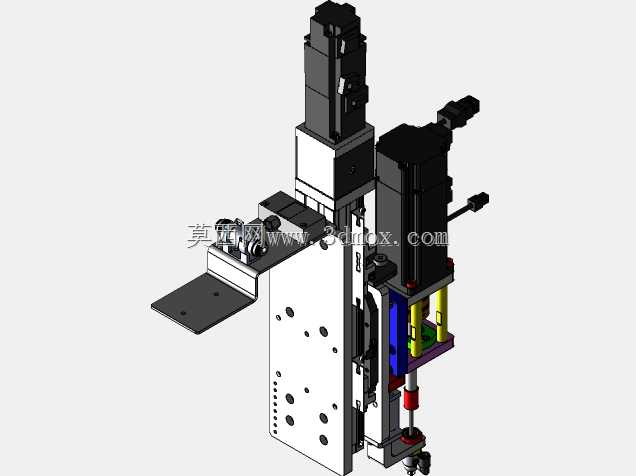

　　该模组是自动锁付设备里的核心Z向执行单元，主要面向3C电子、小五金装配产线的螺钉拧紧工位，适配桌面式自动锁螺丝机、在线式锁付工作站的Z轴搭载需求，可直接集成到多轴运动平台上，完成螺钉吸附、对位、下压、拧紧的全流程Z向动作输出。从结构布局来看，模组采用立式安装的双件叠层架构，一侧搭载伺服驱动的直线运动单元，通过精密导轨滑块实现Z向的高精度位移，导轨预压等级适配频繁往复的快速启停工况，可承受锁付过程中产生的轴向反作用力，避免下压过程中出现偏摆卡顿；另一侧集成拧紧轴组件，包含批杆传动结构、缓冲下压机构与吸钉气路接口，批杆与Z轴运动方向保持严格同轴，保证螺钉对位时的位置精度，缓冲结构可在批头接触螺钉与工件表面时提供柔性退让，

　　避免硬接触损伤工件螺纹或批头。设计阶段优先考虑了安装适配性，模组主体安装板预留了多组标准安装孔位，可直接对接常见的XY运动平台滑台，侧面预留的传感器安装槽可搭载原点、限位传感器，无需额外设计转接支架；整体横向占用空间紧凑，可在多Z轴并排布置的多头锁付设备中使用，相邻模组间距可压缩至较小尺寸，适配小间距多螺丝位的产品锁付需求。运动参数匹配上，Z轴行程覆盖常规小产品锁付的升降距离需求，伺服驱动的进给速度可根据不同螺钉规格、工件材质调整，下压扭矩通过缓冲机构的行程与弹性件参数匹配，可适配M1-M6规格的螺钉锁付工况，批杆组件支持快拆更换，切换不同规格批头时无需拆解模组主体结构，减少产线换型的调试时间。气路与线路走线上，

　　模组内部预留了走线槽与气路固定位，吸钉气管、电机动力线与编码器线均可沿模组主体排布，避免运动过程中管线拖拽干涉，外部管线接口集中布置在模组顶部，方便与设备总气路、电控系统对接。实际应用中，该模组可搭配视觉对位系统使用，Z轴根据视觉检测的高度差自动调整下压行程，也可搭配电批扭力反馈系统，在拧紧达到设定扭力时及时停止Z轴进给，保证锁付一致性，相比传统气缸下压的Z轴结构，伺服进给的位置控制精度更高，可适配不同高度的工件锁付需求，下压过程的速度曲线可按需调整，减少批头与螺钉的对位冲击。
