Amazfit Neo智能手表Type-C充电座结构设计

　　日常使用Amazfit Neo智能手表的过程中，原厂配套充电器普遍存在线缆冗余、接口通用性差的问题，无法适配当下普及的Type-C通用充电线缆，外出携带需要额外搭配专属线材，使用场景存在明显局限。这款充电座的设计核心围绕紧凑化、通用化两个核心方向展开，整体结构完全贴合手表背部的充电触点对位需求，相比原厂充电配件的整体体积缩减近四成，能够直接插在常见的Type-C充电头、移动电源、笔记本Type-C接口上使用，无需额外搭配专属充电线，覆盖居家桌面充电、外出差旅便携充电、办公场景临时补电等多类使用场景。

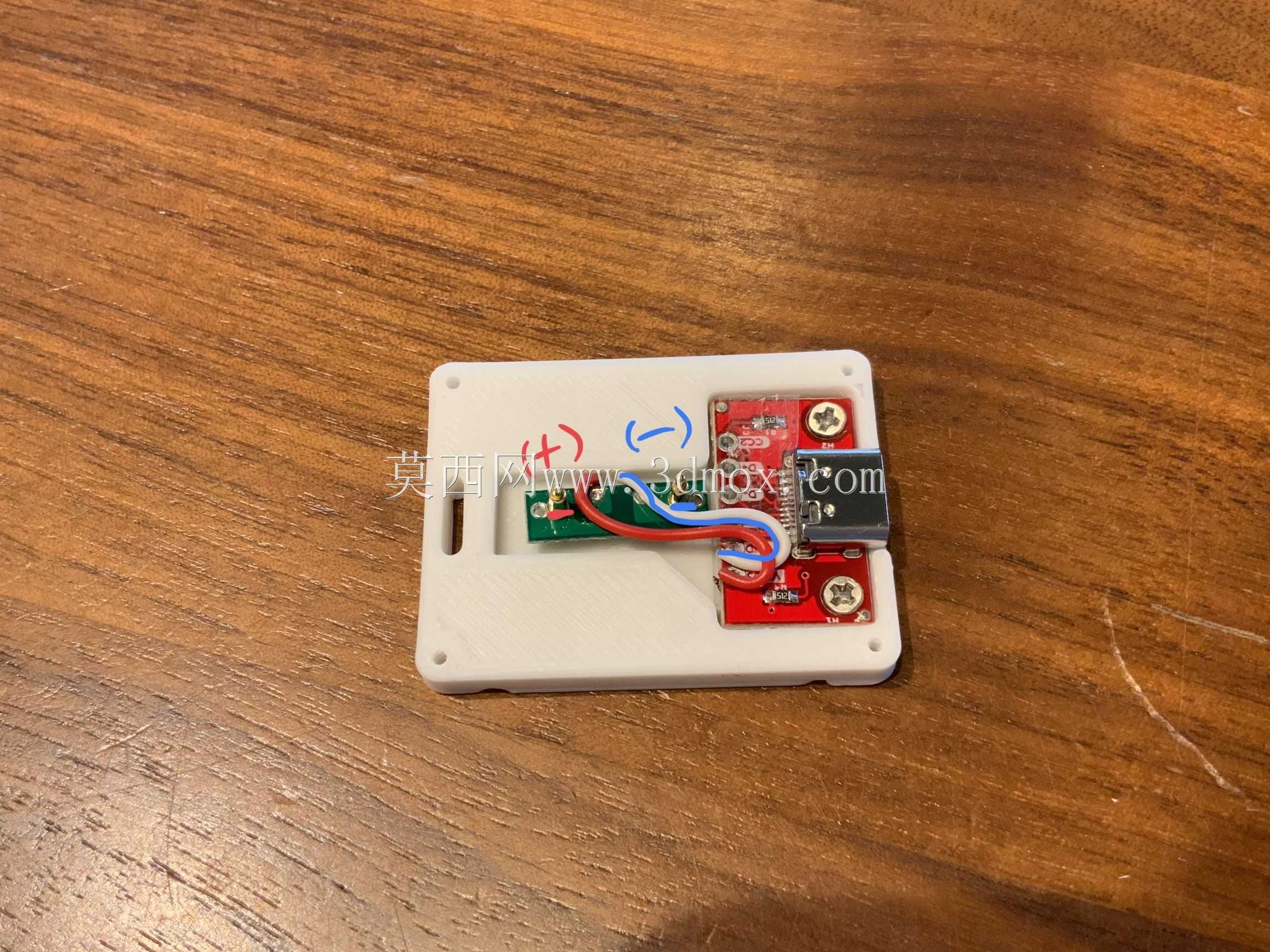

　　结构设计层面，充电座内部采用pogo pin弹性接触探针作为充电传导部件，探针的伸缩行程控制在0.8mm-1.2mm区间，既能够保证手表放置后触点的可靠接触压力，避免接触不良导致的充电中断，也不会因为压力过大对手表背部外壳造成长期压痕损伤。探针的排布完全匹配Amazfit Neo背部的充电触点间距，定位公差控制在±0.1mm以内，手表放置时能够通过底座边缘的限位结构自动滑入对位，无需用户刻意调整触点位置。内部电路部分采用纯电阻限流方案，没有集成专用充电协议芯片，通过精准选配电阻阻值将输出电压稳定在5V左右，和原厂充电参数完全匹配，不会出现过压充电损伤手表电池的问题，电路结构简单可靠，故障排查和元件替换的门槛极低，焊接组装时仅需要将接地引脚、V_in引脚对应连接到Type-C接口的对应焊盘即可，不需要复杂的协议调试工序。

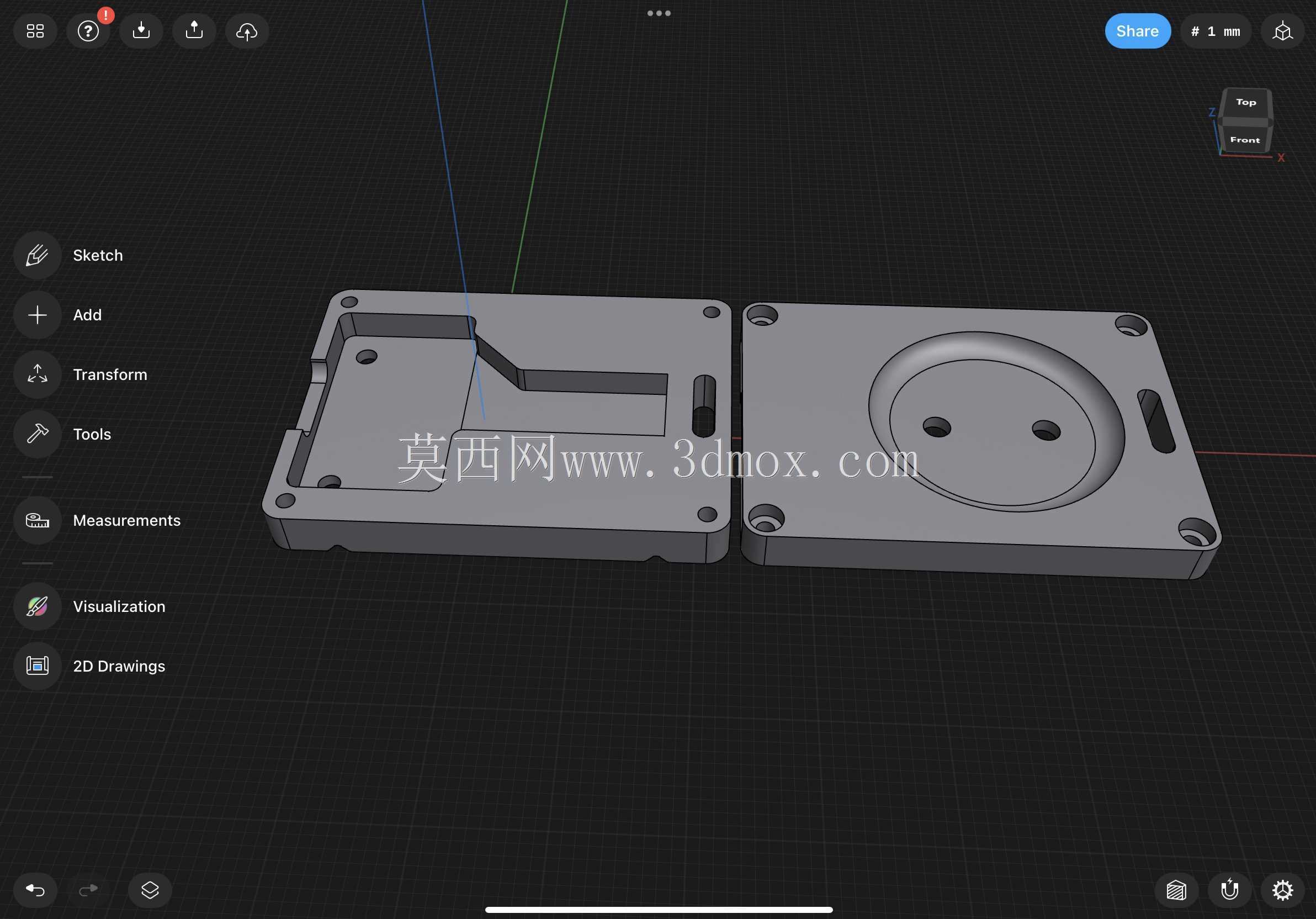

　　外壳部分采用熔融沉积成型3D打印工艺制作，打印参数经过多轮迭代验证：喷嘴温度设置在200℃区间，热床温度稳定在80℃，层高设置为0.2mm，打印速度控制在30mm/s，牵引回缩长度设置为3mm，回缩速度匹配30mm/s的打印节奏，能够保证外壳内壁的定位筋位、探针安装孔的尺寸精度，不会出现层间剥离、孔位缩径的问题。外壳的安装边界完全围绕内部元件的尺寸做最小化设计：Type-C接口的安装槽位公差控制在+0.2mm，能够直接卡入常规的Type-C母座，不需要额外打胶固定；探针安装孔的直径和探针过盈配合，压入后不会出现松动移位；手表放置的承托面做了0.5mm的下沉限位，手表放入后不会出现横向滑动，充电过程中即使触碰线材也不会导致触点错位。

　　实际组装验证环节，需要在电路焊接完成后用万用表测量输出端电压，确认电压稳定在5V±0.2V区间再装入外壳，避免焊接错序导致的元件烧毁。外壳打印完成后需要将接触面的支撑毛刺完全清理干净，避免手表放置时出现倾斜。相比原厂充电器，这款结构完全取消了外置线缆，整体重量控制在15g以内，揣入口袋不会有明显异物感，Type-C接口的通用属性让用户不需要为手表单独携带充电线，日常使用手机充电线、笔记本接口就能完成充电补能，解决了原厂配件通用性差的痛点。结构设计上没有多余的装饰性特征，所有曲面和筋位都服务于定位、安装、散热的实际功能，外壳内壁预留了0.3mm的电路安装间隙，能够容纳电阻、引脚的焊接凸起，不会出现组装时元件顶壳的问题，触点位置的外壳做了0.2mm的下沉设计，避免探针长期外露积累灰尘导致接触电阻增大。
