智能手表充电底座结构设计

　　该结构围绕智能手表日常补电场景展开，把原本外露的充电线、触点模块和便携收纳需求整合到一个小型方形底座中，适用于桌面随手放置、外出携带、钥匙串挂载以及工位临时充电等使用环境。底座本体采用近似方形的薄壳布局，四角设置安装孔位，既可以作为独立壳体使用，也能够通过小型螺钉固定在支架、墙面挂板或定制治具上。中心区域预留手表背部充电触点的对位空间，底部和侧壁围绕充电弹针、线材通道、接口避让区进行结构分区，使电子元件装入后不会与外壳发生干涉。

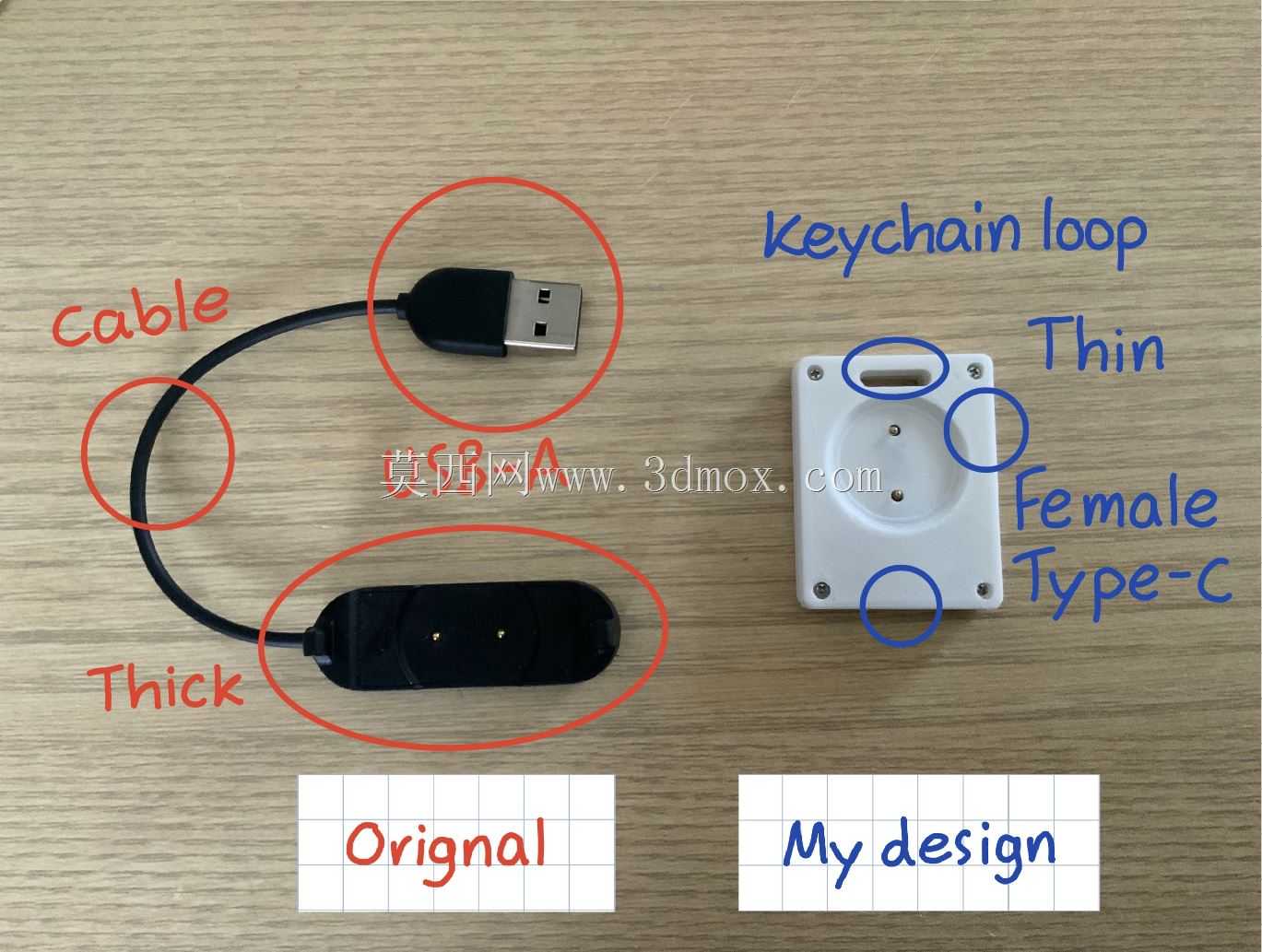

　　设计上重点处理了充电线从柔性段到刚性接口段的过渡。线缆在底座侧边进入壳体，入口处保留弯曲半径，避免线材在反复弯折后出现外皮疲劳；靠近底座内部的位置设置加厚限位区域，用于约束充电触点模块，使两个充电弹针在手表压合时保持稳定接触。原方案中线材较厚、接口和触点模块相对分散，重新设计后将内部支撑面整平，缩小不必要的悬空区域，让零件在打印或小批量成型后更少出现翘曲、毛刺和装配错位。

　　底座一侧集成钥匙挂环结构，挂环孔位于壳体上端边缘，孔壁周围增加局部加厚，以承受钥匙串摆动和提拉时产生的集中载荷。挂环开孔与主体外形保持连续过渡，避免尖角造成应力集中；孔位尺寸兼顾普通钥匙圈穿过空间，同时不侵占中部充电触点区域。对于需要随身携带的用户，挂环使充电器不再依赖额外包装袋，也减少了线材在包内与其他物品缠绕的概率。

　　接口端围绕薄型Type-C连接环境进行避让，端口附近的壁厚、插拔导向和后方支撑需要同时满足。插拔过程中，侧向力会先作用于接口边缘，因此端口后方不能做成完全悬空的薄片，而应保留连接筋或支撑壁；在模型处理时，又要避免多余材料堵住接口空间。结构中将端口轮廓、底座侧壁和内部加强区连成一体，使插拔力能够传递到壳体主体，而不是集中在细小唇边。

　　从装配边界看，底座外形紧凑，四角孔位可用于M1.4左右小螺钉固定，孔周需要留出螺钉头或螺母沉放空间。中部触点区域按照手表背部定位关系布置，周边设置浅限位面，使手表放置时能够自然滑入充电位置。壳体内部不宜堆满材料，需为电气连接、焊点保护和绝缘隔离留出连续空间；同时，支撑柱和加强筋要靠近受力点，尤其是弹针下方、线材入口和挂环孔周围。

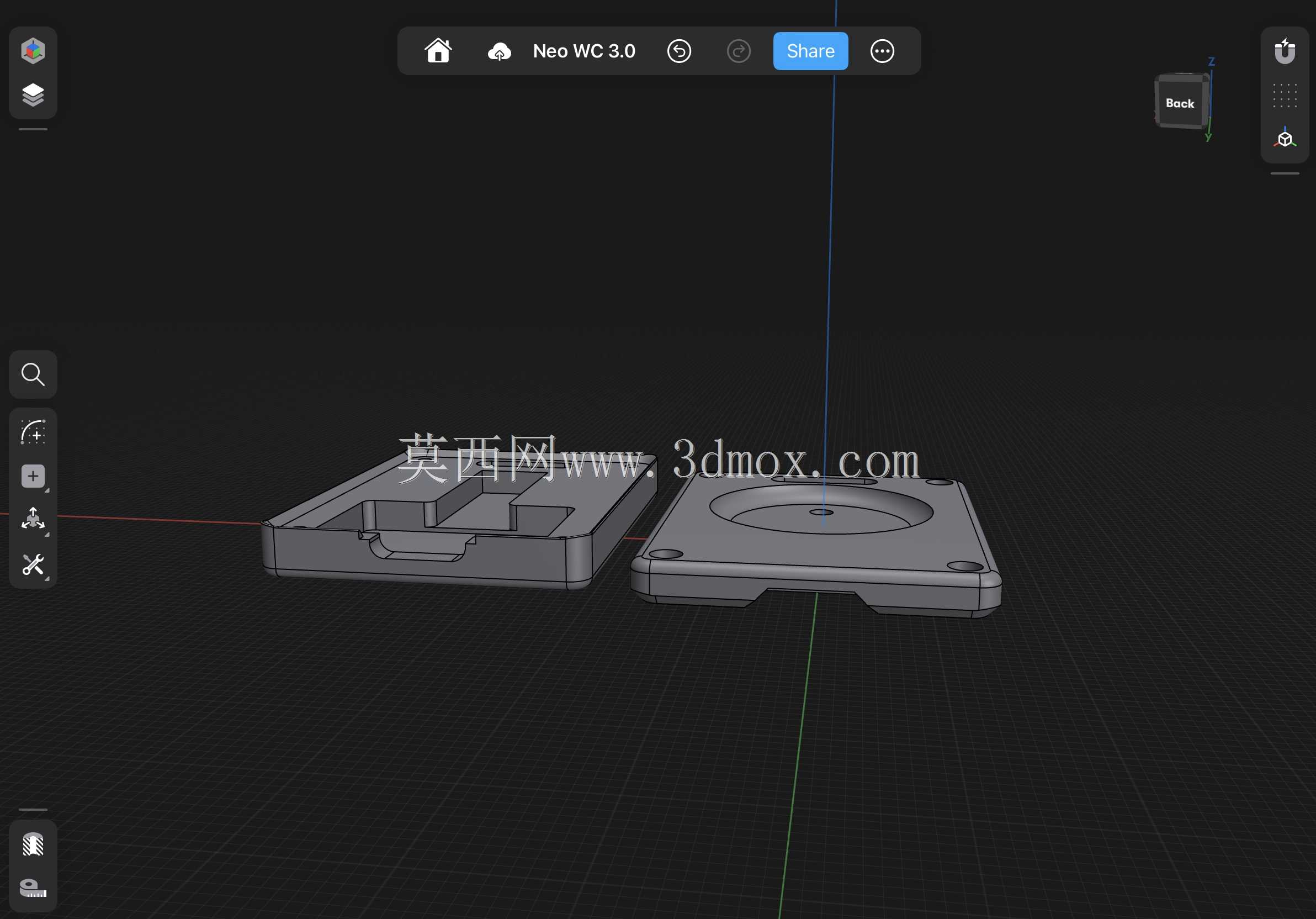

　　该类零件在成型时对层厚、冷却和支撑较敏感。薄壳区域若收缩不均，容易影响触点高度；挂环和四角孔位若支撑不足，成型后可能出现尺寸偏差。实际建模时应把线材直径、触点模块厚度、接口插拔深度和螺钉孔位置作为关键约束，先确定电子件包络，再反推外壳壁厚与加强筋分布。底座上下面保持平整，有利于打印平台附着；需要后处理的孔位和端口边缘应预留轻微清理余量，而内部承靠面则不宜留过多余量，以免电子件装入后顶起。

　　整体结构不以复杂外观为目标，而是把充电对位、线材保护、接口插拔、携带挂载和壳体固定几个实际功能压缩在同一小尺寸零件中。对于智能穿戴配件开发、桌面充电治具制作以及个性化3D打印成型，该模型提供了较完整的结构参考：外部轮廓简单，内部功能分区明确，关键受力位置有针对性加强，能够在有限空间内兼顾装配可靠性与使用便利性。
