M5规格可打印外螺纹紧固螺钉

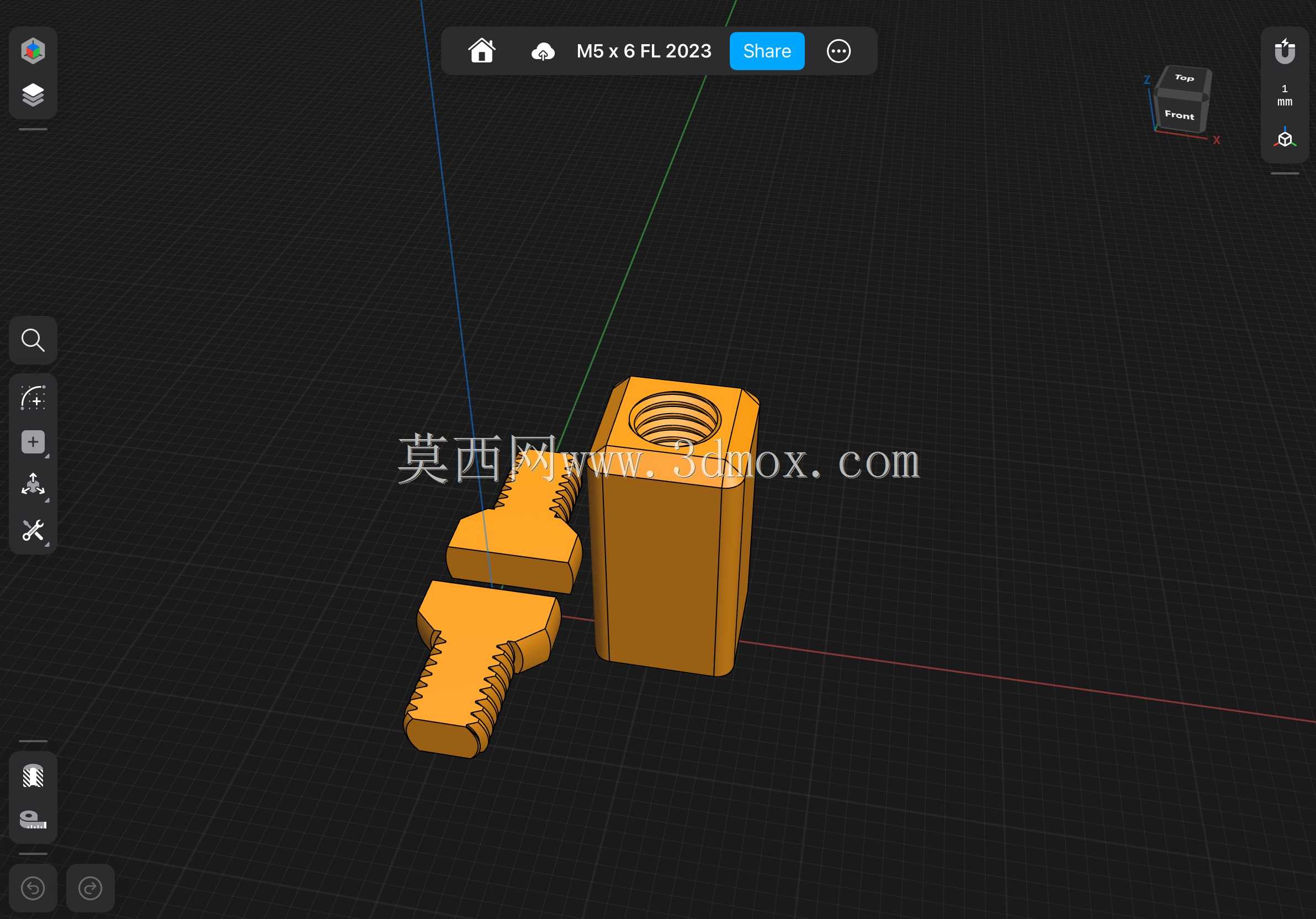

　　这套紧固连接件围绕M5螺纹规格展开，主体包含两枚带外螺纹的螺钉件与一枚配套的内螺纹支架件，整体结构完全面向熔融沉积成型工艺设计，无需额外支撑即可完成打印，适配桌面级FDM设备的常规加工能力。从实际装配场景来看，这类小规格螺纹紧固件多用于轻型工装夹具、桌面自动化设备外壳、3D打印机改装件、小型实验台架以及创客项目的可拆卸连接部位，承担零部件之间的轴向锁紧与定位作用，替代标准金属螺丝在低载荷场景下的使用需求，尤其适合需要快速迭代、频繁拆装且对连接件自重有要求的非标装置。

　　螺钉的螺纹段采用适配FDM成型的牙型轮廓，没有沿用金属机加工螺丝的尖锐牙顶，而是对牙尖做了小幅圆角加厚处理，避免逐层堆积时螺纹顶端出现层间粘结不足、断牙掉渣的问题；螺钉头部做了加宽的扁平拧动结构，既可以用手直接旋拧，也能借助简易开口工具施加锁紧力矩，头部与螺杆衔接位置设置了渐变过渡圆角，降低打印完成后拧动时头部应力集中断裂的风险。配套的内螺纹支架为方正块状外形，内部贯通加工M5规格内螺纹，块状外轮廓可以直接嵌入亚克力板、铝型材框架或者3D打印壳体的预设卡槽内，作为预埋螺母使用，避免直接在塑料基材上攻牙导致的螺纹滑牙问题。

　　设计阶段首先敲定的是螺纹的配合间隙，常规FDM打印会存在0.1到0.2毫米的挤出膨胀偏差，因此内外螺纹之间预留了合理的配合余量，既不会因为间隙过小出现旋拧卡滞、螺纹咬死，也不会因为间隙过大导致锁紧后出现旷动。螺钉的有效螺纹长度对应6毫米规格，搭配的支架螺纹段长度为16毫米，当螺钉完全旋入支架后，外露的螺杆长度可以适配总厚度在5到6毫米之间的被连接件，被连接件表面需要预先开出直径5.2毫米左右的过孔，保证螺杆可以顺畅穿过，支架的外轮廓尺寸控制在紧凑范围内，嵌入安装时所需的开孔边界不需要过大，不会过度削弱安装基材的结构强度。

　　工艺层面整套零件全部采用平放取向即可打印，螺钉的轴线沿平台XY方向摆放，螺纹的层纹方向与旋拧受力方向匹配，不需要添加任何支撑结构，支架直接以底面贴合打印平台，内螺纹的悬空角度全部处于FDM工艺可自支撑的范围内，不会出现悬垂塌陷。针对HIPS这类耗材的成型特性，打印时喷头温度控制在适合材料熔融粘结的区间，热床保持恒定温度避免零件翘边，表层采用3到4层实心填充保证螺纹牙的结构强度，打印速度控制在中低速区间，保证螺纹轮廓的挤出均匀度，不会因为速度过快导致牙型缺损。

　　从装配逻辑上看，使用时先将块状内螺纹支架卡入预设的安装槽内，支架的方正外形可以阻止自身随螺钉旋拧发生转动，随后将穿过被连接件过孔的M5螺钉对准内螺纹入口，手动旋入数牙确认螺纹没有错牙之后，再施加适度力矩锁紧，即可完成两个零部件之间的紧固。整套结构没有复杂的异形曲面，所有转角都做了打印友好的圆角处理，既避免了应力集中，也让逐层堆积的成型过程更加稳定，在低载荷的民用、实验、轻型自动化场景下，可以完全满足可拆卸紧固的使用需求，同时省去了外购标准金属紧固件的配套成本，能够随主体零件一同打印完成，缩短非标装置的制作周期。
