壁挂式淋浴喷头固定支座结构设计

　　该壁挂支座面向家用卫浴场景中淋浴喷头无原配固定位的实际问题，结构采用一体式C型抱夹搭配平直安装臂的布局，整体轮廓在多视图中给出明确边界：俯视方向总长度32mm，夹持段宽度28mm，抱夹开口处壁厚7mm，夹持内腔适配段尺寸24.4mm，底部夹持定位凸台宽度3.5mm；仰视方向安装臂末端宽度收窄至15.8mm，夹持段外侧总宽14.8mm；正视方向安装基面总长度32mm，基面厚度7.8mm，整体竖向高度29.4mm；右视方向安装臂竖向高度28mm，基面竖向总高29.4mm，所有尺寸均以墙面安装贴合面为装配基准，安装时平直臂贴紧墙面，通过螺钉穿过臂体预留孔位锁入墙体，无需额外转接件即可完成固定。

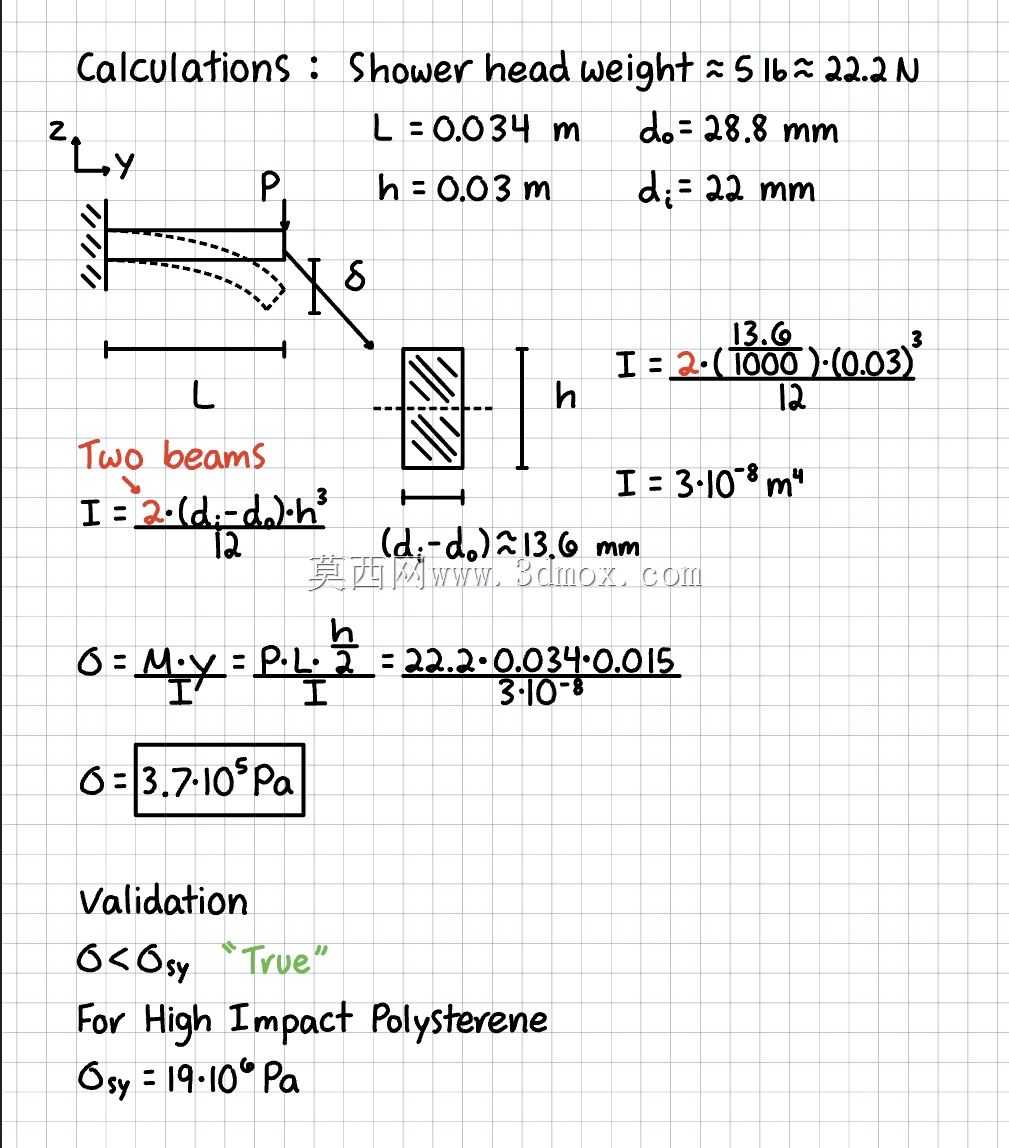

　　从功能逻辑来看，支座一端的C型弹性抱夹用于卡入淋浴喷头手柄，开口尺寸与手柄外径匹配，依靠打印材料自身弹性实现插拔阻尼，喷头放入后可保持悬挂姿态，避免喷头直接放置地面引发的磕碰、积水与软管缠绕；另一端平直臂作为墙面承载段，螺钉锁紧后臂体与墙面完全贴合，受力路径从喷头手柄传递到抱夹圆弧段，再沿臂体传导至墙面螺钉，整体载荷以竖向静拉力为主，侧向插拔时抱夹开口处承受小幅张开力矩，结构上在抱夹与安装臂交接位置做了连续过渡，避免直角应力集中。

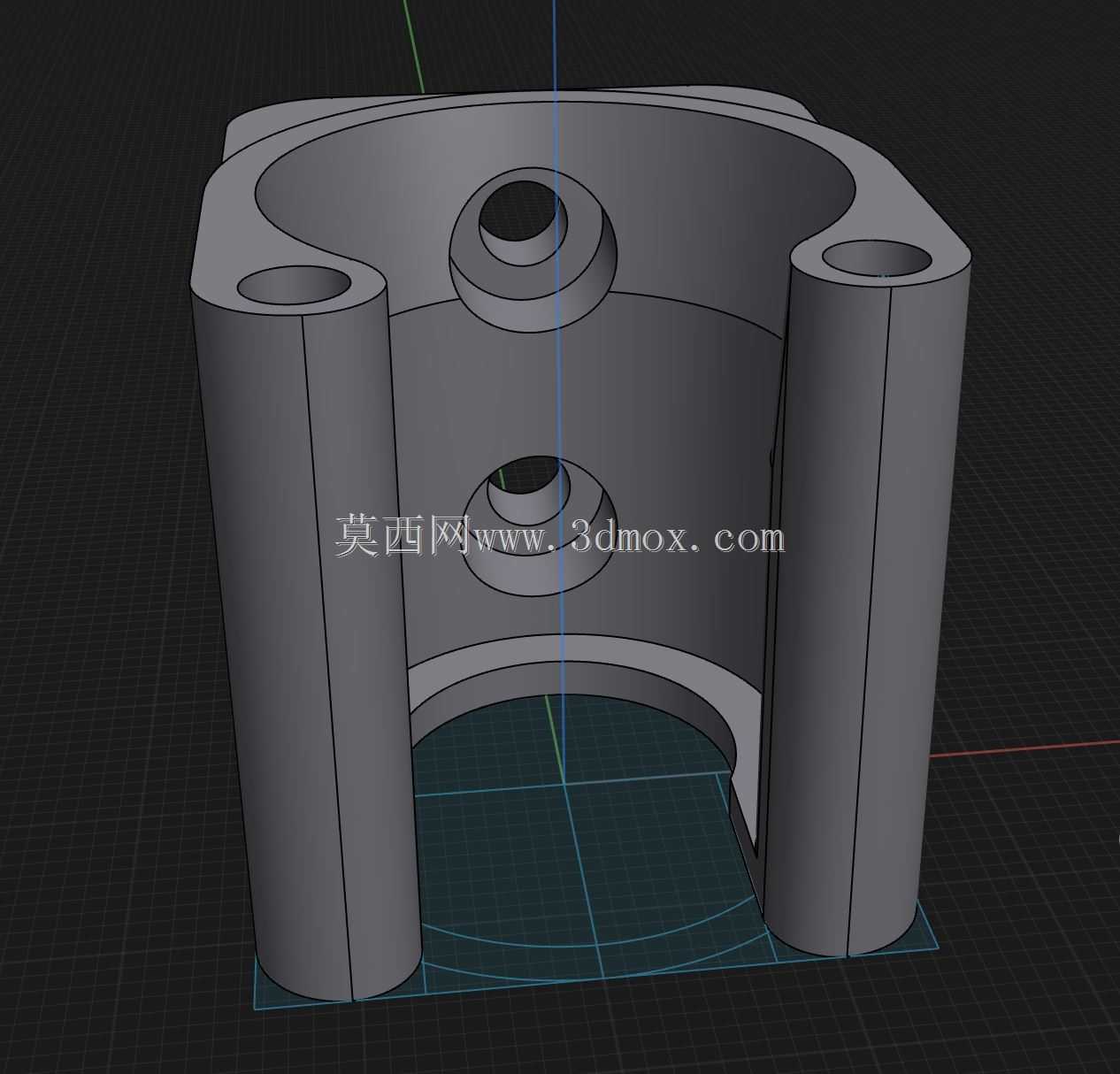

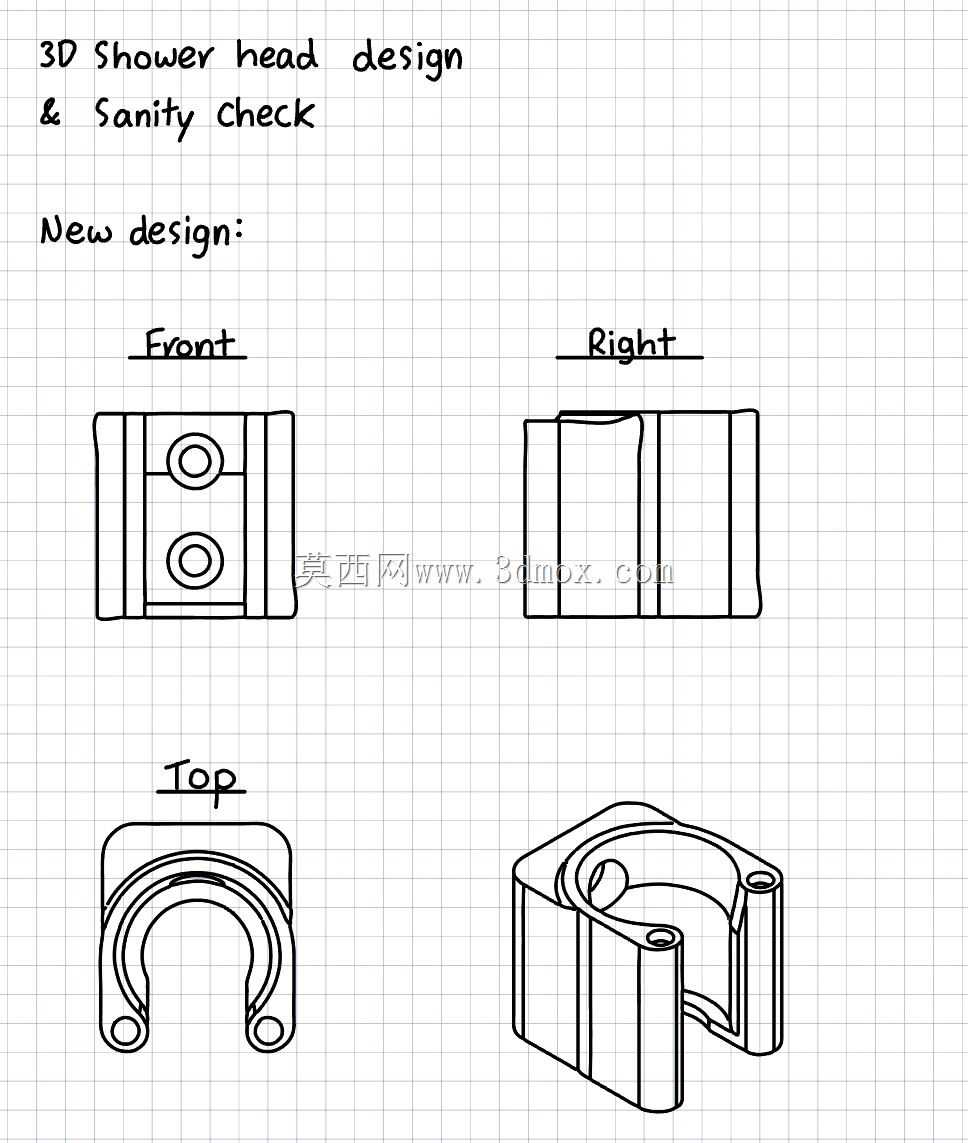

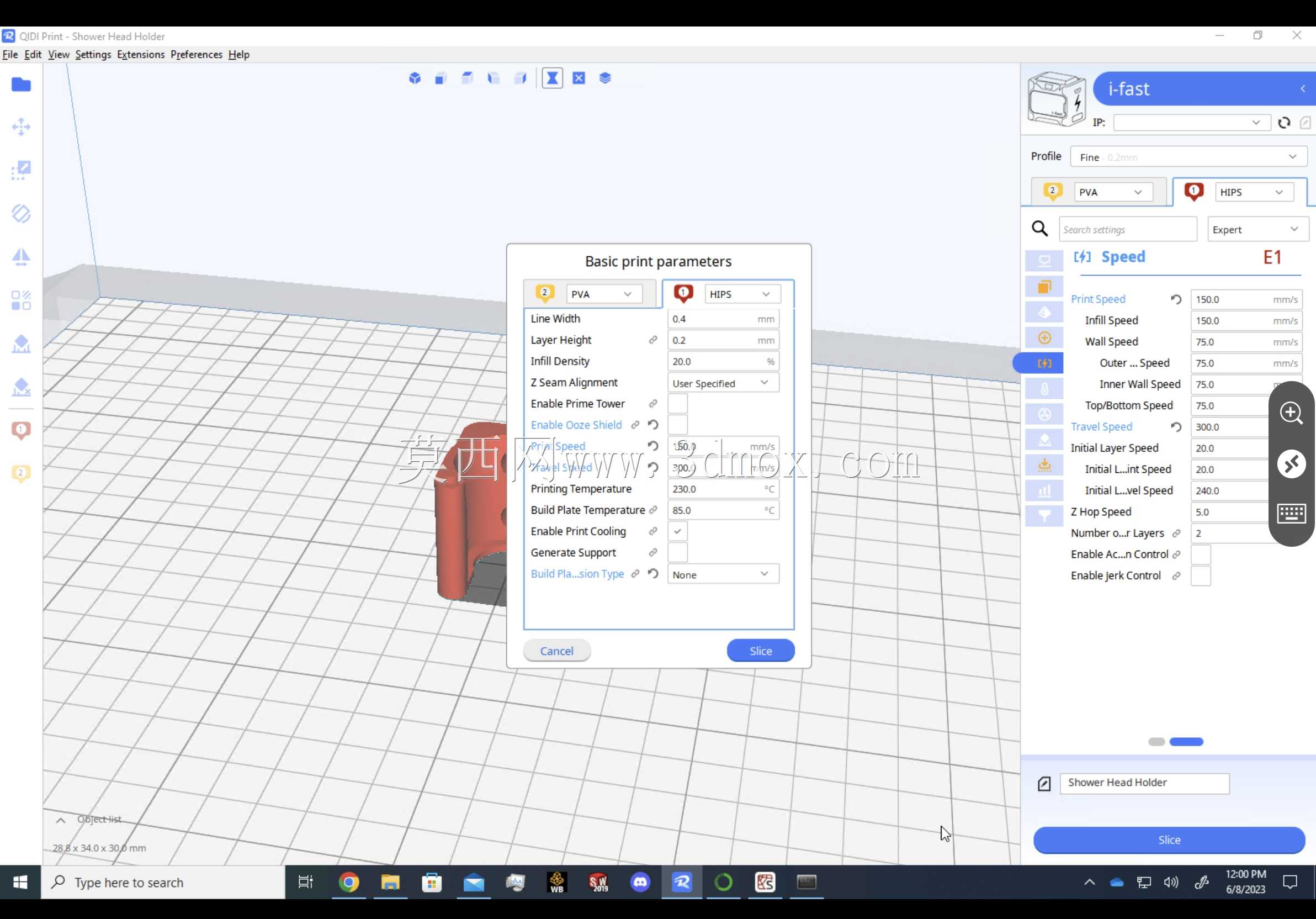

　　设计过程先从实测喷头手柄直径、墙面可用安装空间入手，先手绘多视图标定关键外形与装配尺寸，再针对3D打印工艺做结构校核：抱夹壁厚取7mm，既保证FDM打印成型后夹持段有足够弹性变形量，又避免壁厚过大导致插拔过硬、长期使用出现脆断；安装臂厚度控制在8mm以内，螺钉孔位布置在臂体中心线上，锁付时臂体受力均匀，不会出现单侧翘边。建模时优先保证抱夹内腔圆柱面与喷头手柄的同轴度，安装臂底面做平面度约束，贴墙一侧无需额外支撑即可打印，抱夹开口朝向预留操作间隙，喷头取放时不会与墙面发生干涉。

　　实际使用中，该支座适配常规手持式淋浴喷头，安装位置可根据使用者身高灵活调整，螺钉固定方式可兼容瓷砖墙面、水泥墙面等常见卫浴基面，打印件选用耐水韧性材料即可满足浴室高湿环境使用需求；结构无多余活动部件，一体成型后无需装配，仅需两颗螺钉即可完成部署，替换了缺失的原配喷头挂座，解决了淋浴喷头无固定放置位的日常使用痛点。
