带散热鳍片的风冷发动机气缸体结构

　　这套带散热鳍片的气缸体结构，主要面向小排量风冷内燃机的动力总成开发场景，常见于通用小型汽油机、摩托车动力单元、小型工程机械配套动力以及园林机械的动力端，在没有独立水冷循环管路的设备里承担活塞往复运动导向、燃烧热量导出、整机安装定位的核心作用。

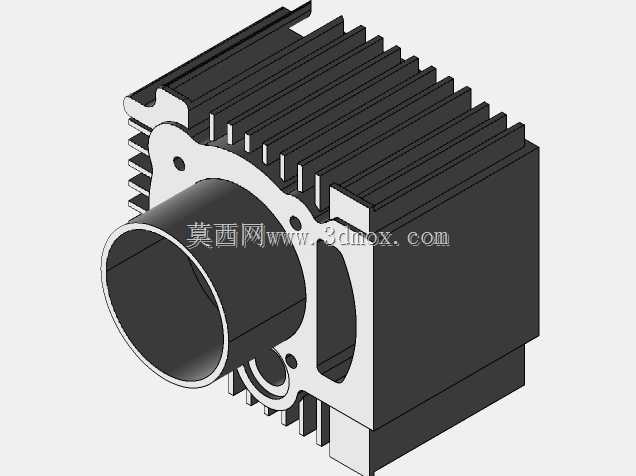

　　从实际装机的边界条件来看，这类缸体不需要对接水冷系统的水套接口，完全依靠外伸的密集散热鳍片扩大和空气的接触面积，设备运行时随车体行进的自然气流或者配套冷却风扇产生的强制气流扫过鳍片间隙，就能把活塞做功传递给缸壁的热量持续带走，避免缸内温度过高引发润滑油失效、活塞膨胀卡滞的问题。结构主体的中心是贯通的圆柱形缸筒内腔，这个内腔的加工精度直接决定活塞环的密封效果，建模时严格保留了缸筒内壁的完整圆柱面，没有多余的冗余特征，方便后续工艺人员直接对接珩磨加工的尺寸标注。

　　缸体外侧的散热鳍片采用等间距平行排布的设计思路，鳍片的厚度和相邻间隙经过匹配：鳍片过厚会挤占散热面积、增加整机自重，鳍片过薄则会在铸造或者压铸生产时出现充型不全、使用中受外力磕碰断裂的问题；间隙过小容易在扬尘较大的作业场景里被泥沙、草屑堵塞，大幅降低散热效率，间隙过大则单位空间内可布置的鳍片数量不足，散热能力达不到设计要求。从三维结构的特征可以看到，鳍片并非沿缸筒外周整圈均匀布置，在缸体和曲轴箱对接的安装侧、以及气门配气机构的装配侧，鳍片做了局部让位，既给连接螺栓、配气组件留出了安装空间，也避免了装配过程中工具和脆弱的鳍片发生干涉。

　　缸体下部预留了和曲轴箱贴合的安装结合面，结合面上分布的多个通孔用于穿装紧固螺栓，装配时螺栓按规定扭矩锁紧后，缸体下端面和曲轴箱上端面完全贴合，保证曲轴连杆机构的运动空间密封，防止润滑油从结合面渗漏。缸体侧面开设的异形窗口是配气机构或者进排气道的布置位置，窗口周边的凸台做了加厚处理，用来承受气道连接、气门座圈压装带来的局部应力，避免薄壁区域出现应力集中开裂。缸体上分布的多个小直径通孔，分别用于缸头定位销安装、润滑油道导通或者外围附件的固定，每个孔位的凸台高度都做了适配，保证螺栓锁紧时端面受力均匀，不会出现滑牙或者壳体压溃的问题。

　　做整机布局校核的时候，首先要确认缸体中心缸筒的轴线和曲轴箱内曲轴的轴线垂直度偏差在允许范围内，否则活塞往复运动时会出现偏磨，短时间内就会出现缸压泄漏、动力下降的故障。散热鳍片的外轮廓边界要和整车的覆盖件、车架安装位预留足够的通风间隙，不能让车体部件紧贴鳍片表面堵死气流通道；同时鳍片的最外沿要留出防磕碰的安全距离，避免设备使用中发生轻微碰撞就直接折断鳍片，影响局部散热能力。

　　和水冷缸体不同，这款风冷缸体把散热功能直接集成在本体结构上，省去了水套、水管、散热器、水泵等一整套冷却部件，整体结构更简单，整机重量更轻，在低温环境下使用也不存在冻裂缸体的风险，维护环节不需要定期检查冷却液液位、更换防冻液，对于常年在户外作业、维护条件有限的小型动力设备来说适配性很强。建模过程中所有的安装孔位、结合面、让位特征都完整还原，结构设计人员可以直接基于这个模型开展整机的干涉校验、冷却气流仿真分析，也可以在此基础上调整鳍片数量、缸筒内径参数，衍生出不同排量、不同散热需求的系列化缸体产品，匹配从代步摩托到小型发电机组、微耕机等不同设备的动力配套要求。
