康耐视手持扫码器壁挂固定托架

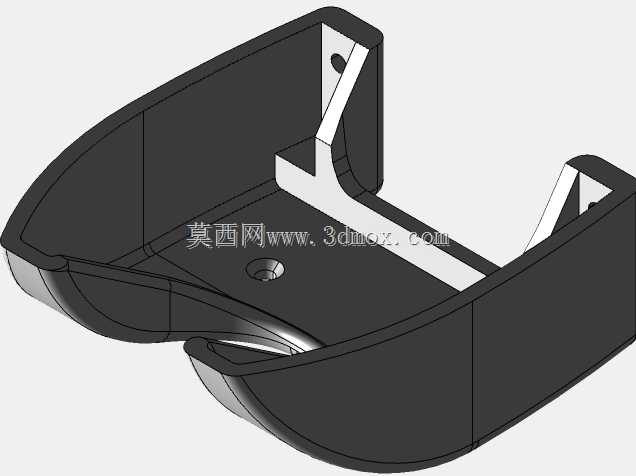

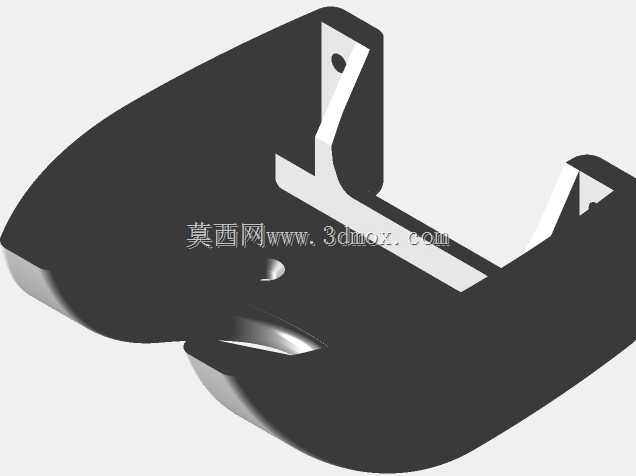

　　在工业产线的工位侧方、设备机架立柱、检验台旁以及物流分拣道口，手持式读码器往往需要在非扫码时段有一个可靠的归位位置。操作工单手取放、扫码后随手挂回，是这类工位最常见的动作节奏。托架如果仅做简单挂钩，设备容易在碰撞中滑落、接口线缆被反复弯折，镜头窗口也可能被台面异物刮擦。本件针对Cognex Dataman 7500系列手持式读码器的外形轮廓做贴合式承托，主体采用U形半包络结构，两侧立壁向上延伸，在读码器放入后对其左右侧移形成约束，底部弧形开口与设备握持段的曲面走向一致，既让出了手柄下方的操作空间，也避免托架边缘压到按键或触发扳机。

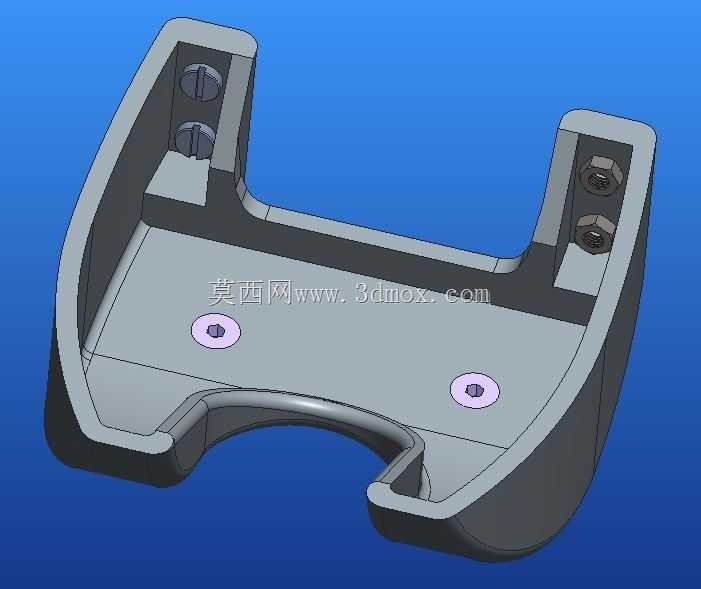

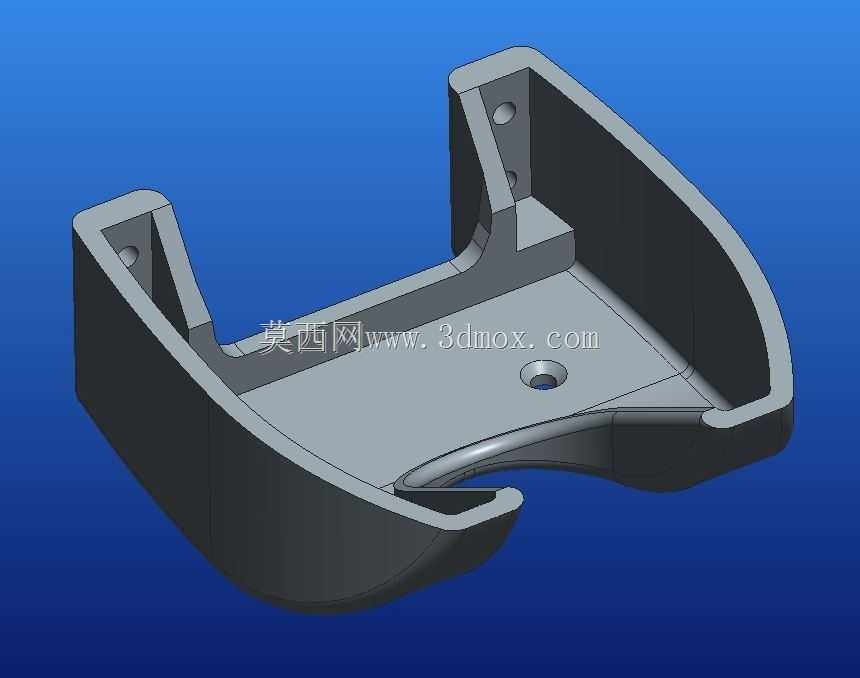

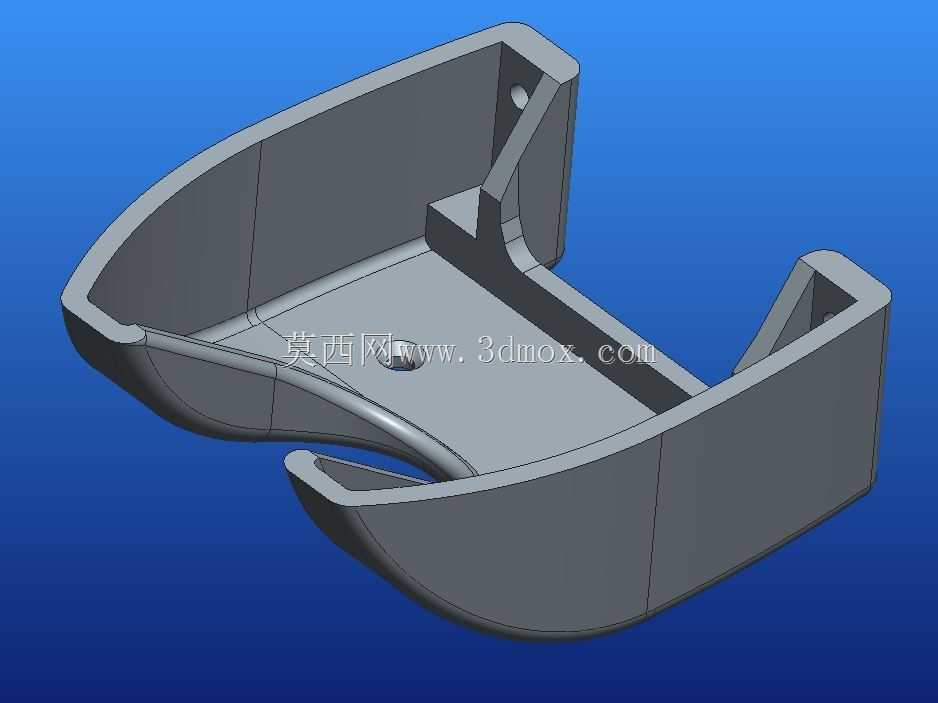

　　从结构布局看，托架底面为主要承力面，平面区域预留两处沉头安装孔，用于将整个支架固定在墙面、铝型材立柱或工位板上；沉孔设计可让紧固件头部沉入基体表面，不会凸起刮伤读码器外壳。两侧立壁顶部各设置两处内嵌紧固位，可配合限位压块或缓冲垫，对读码器上部壳体形成侧向夹持，防止设备在振动较大的自动化线旁因设备启停、气源冲击而跳出托架。前侧下沿的弧形缺口并非单纯减重，而是对应手柄自然下垂的轮廓，操作工戴手套时也能从缺口处顺畅握住设备取出，归位时无需精确对位，顺着两侧导壁滑入即可落位。

　　建模过程中优先还原了支架与读码器配合的关键边界：内腔宽度依据设备机身最大宽度留出合理间隙，既不能过紧导致卡滞，也不能过松使设备在托架内晃动；底部承托面的位置对应设备重心附近，使读码器放入后重力主要压在底面而非侧壁，长期使用不易出现侧壁外张变形。原成型件上的拔模斜度在本结构中被去除，各安装面改为平直加工面，便于采用板材铣削或3D打印后直接装配；额外增加的安装孔位则覆盖了墙面固定、型材挂载、板件侧装等多种工位场景，不必在现场二次打孔。壁厚在承力区做了均匀过渡，转角处保留圆角以降低应力集中，外轮廓边缘做钝化处理，避免操作工快速取放时划伤手部。

　　实际使用中，这类托架承担的不只是“放置”功能。读码器长期在车间流转，镜头与照明窗口需要保持洁净，托架将设备抬离台面，可减少切削液、粉尘、包装碎屑直接附着在光学窗口上；归位位置固定后，操作工形成肌肉记忆，扫码结束即可准确放回，减少设备随手放置在传送带边缘、料箱顶部导致的跌落风险。线缆从托架后侧或侧方自然引出，配合绕线夹可控制弯曲半径，避免接口处长期死折。对于多班次连续作业的工位，支架的取放导向、夹持可靠性和安装面适应性，直接影响读码器的使用寿命与工位节拍稳定性。结构设计上没有复杂运动机构，全部依靠形面贴合与孔位布局实现定位、承托、防脱和安装四项功能，零件数量少，维护点集中，适合在汽车零部件追溯、电子装配校验、物流条码识别、包装线复检等场景中作为读码器工位的固定配套件使用。
