曲面造型人体工学有线鼠标外观结构

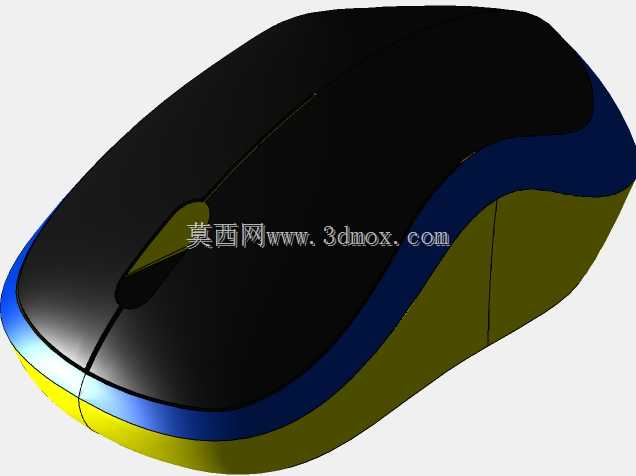

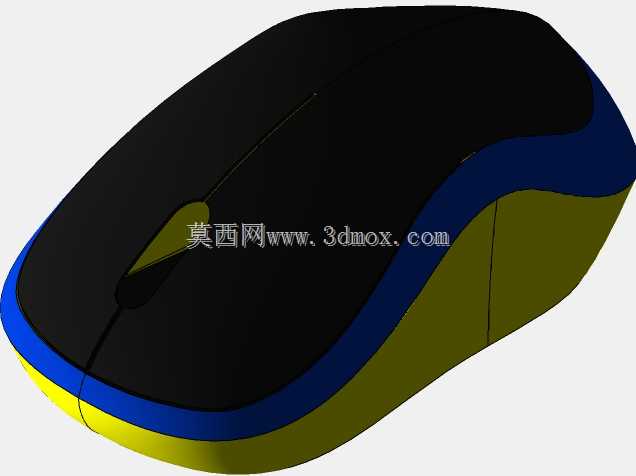

　　日常桌面办公、工业控制操作台、设计工作站场景中，鼠标是操作人员与数字系统交互的核心输入载体，其曲面造型的合理性直接决定长时间操作下的手部疲劳度，以及不同操作场景下的定位精准度。本次完成的鼠标曲面结构，从实际握持姿态出发做曲面拆分，没有采用常规对称式的公模造型，而是针对右手握持的掌部支撑做了曲面曲率的连续过渡，掌托位置的曲面抬升高度匹配成年男性手掌自然放松状态下的掌根支撑角度，侧裙位置的内凹曲面贴合拇指与无名指的自然放置弧度，避免长时间握持时手指需要刻意发力贴合壳体的问题。从结构边界来看，整体壳体的最大长度控制在118mm，最大宽度62mm，背部最高处距离底面38mm，这个尺寸区间可以覆盖绝大多数成年用户的握持需求，

　　不会出现壳体过小导致掌部悬空、或是壳体过大导致手指无法自然搭放在按键区域的问题。壳体的分模线沿着侧裙的色彩分界位置布置，上盖分为主按键区、侧裙装饰区、底部掌托区三个独立曲面块，主按键区的曲面从前端按键位置向后平滑抬升，按键与上盖的一体化曲面做了0.3mm的下沉断差，既保证按键按压的行程空间，又不会出现外观上的明显缝隙。滚轮位置的曲面做了局部内凹，匹配手指拨动滚轮时的指腹弧度，滚轮两侧的曲面过渡没有出现尖锐棱角，避免操作时剐蹭指腹。建模过程中重点处理了多曲面之间的G2连续，尤其是侧裙蓝色装饰条与上下壳体的衔接位置，没有出现曲面曲率突变导致的反光断层，实际做外观手板打样时，这个位置的曲面可以直接通过注塑工艺实现顺滑的外观效果，

　　不需要额外做打磨抛光处理。底部的曲面做了轻微的收边处理，距离桌面的边缘高度控制在1.2mm，既可以保证鼠标在鼠标垫上滑动时不会剐蹭垫面，又能给底部的脚垫、光学传感器窗口留出足够的安装空间，传感器窗口的位置布置在鼠标纵向中心线上，距离前端36mm的位置，这个位置是常规握持状态下手部发力的重心投影点，能保证移动鼠标时光学定位的稳定性，不会出现重心偏移导致的定位飘移问题。侧裙的橄榄绿色曲面区域做了细微的曲面内凹纹理预留，实际量产时可以在这个位置做磨砂晒纹处理，增加手指握持时的摩擦力，避免手汗较多时出现打滑的情况。上盖的黑色主曲面做了轻微的弧度收窄，从背部最高处向两侧逐渐收窄到侧裙位置，曲面的反光角度经过调整，

　　日常室内光线下不会出现大面积的高光反射，避免使用时壳体反光晃眼的问题。从安装结构来看，上盖与底壳的卡扣位置布置在曲面的内侧边缘，卡扣的安装柱高度完全隐藏在壳体壁厚内部，不会在外观曲面上出现明显的缩痕，壁厚控制在1.8mm的均匀厚度，所有曲面过渡位置的壁厚差不超过0.2mm，避免注塑成型时出现缩水、翘曲的问题。整个曲面建模过程没有采用生硬的拉伸、倒角拼接，而是通过多组截面线做放样构建基础曲面，再通过曲面控制点调整曲率变化，所有曲面的斑马纹检测都达到连续顺滑的标准，不存在曲面褶皱、收敛点外露的问题，既可以作为外观设计的参考原型，也可以直接导入结构设计模块做内部电路板、电池仓（无线版本可拓展）、按键微动的安装位设计，不需要重新构建外观曲面。在工业操作台场景下，这个尺寸的鼠标可以适配嵌入式操作台的滑动托板尺寸，不会因为鼠标尺寸过大导致托板收回时出现卡滞，按键的按压力度反馈区域的曲面弧度，也能适配操作人员戴薄型劳保手套操作时的按压触感，不会出现戴手套时按不到按键、或是误触的问题。日常办公场景下，曲面的掌托支撑可以分散掌部的压力，长时间操作CAD绘图、文档编辑时，腕部不需要保持刻意的抬起角度，能有效降低腕管综合征的出现概率。
