家具层板支撑托架销三维结构

　　该支撑件主要用于柜体、书架、储物柜及板式家具内部的层板定位，承担将水平搁板与侧板或预制孔位连接的作用。实际装配时，圆柱销段插入侧板上的预留孔，底部平面贴合板件表面，三角立壁托住层板边缘或下方，使搁板在承受书籍、收纳盒、工具等载荷时不易下沉、滑移或翻转。它不是单纯的装饰件，而是家具内部很常见的隐蔽承载五金，适合在标准化柜孔系统中重复使用。

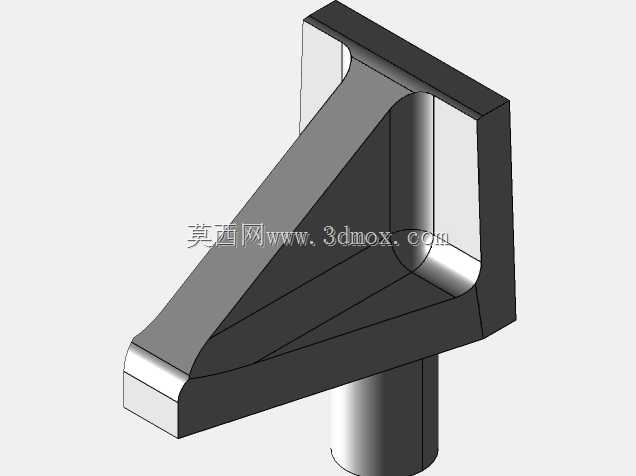

　　结构上，模型由水平底板、圆柱插销、竖向挡壁和三角加强肋组合而成。插销沿侧向伸出，用于进入4.45毫米左右的预制孔；底板提供与板面的接触面积，避免局部压痕；竖向挡壁限制层板横向位移；三角肋则把插销受力、底板支撑和立壁阻挡连成整体。载荷从搁板传递到挡壁和肋板，再通过底板分散到侧板表面，同时插销承担剪切与拔出约束。这种布置把常见的层板销从单点圆柱支撑扩展为带托面和侧向限位的复合支架，抗倾覆能力比普通直销更稳定。

　　从建模思路看，零件适合采用实体拉伸建立基础轮廓，再对插销与底板交接处、肋板根部、立壁顶端进行圆角过渡。圆角并非只为外观，更重要的是降低塑料件或打印件在反复装拆时的应力集中。底板外缘可设置轻微倒角，使件体放入窄缝时更容易对位；插销端部也应保留导入倒角，方便对准预制孔。若采用熔融沉积成型，肋板与底板连接处需要保证足够壁厚，避免层间结合强度不足导致托臂断裂；若采用注塑，则应关注壁厚均匀性，肋厚不宜过大，防止缩痕和冷却不均。

　　安装边界方面，核心配合尺寸是插销直径与板件孔径。模型面向4.45毫米孔位，适配宜家、Lowes等常见标准化家具孔系时，需要根据实际材料公差控制间隙。塑料件可保留轻微过盈或过渡配合，金属件则宜采用较小间隙配合。孔深应大于插销有效长度，保证销段完全进入而不是靠底板强行压紧；侧板背面不得有障碍物，否则插销无法到位。底板宽度和肋板高度决定层板下方占用空间，布置时要确认层板底面、侧板内表面和相邻孔位之间不会发生干涉。

　　在使用场景上，这类托架销适合轻型到中型储物载荷，例如衣柜活动层板、厨房柜内隔板、展示架搁板、仓库小件分拣柜等。它的优势在于装拆方便、孔位互换性好、不需要复杂紧固件；局限也较明确，单点承载受孔壁强度影响很大，若板材为低密度刨花板或孔位已经磨损，支撑能力会明显下降。工程选型时不能只看件体外形，还要同时核对板材厚度、孔距、层板进深、载荷作用点以及托架间距。层板外伸越长，托架受到的力矩越大，靠近层板前侧的重物会放大插销处的剪切和底板边缘的承压。

　　三维结构检查时，应重点观察插销轴线与底板平面的平行度、三角肋与立壁的连接连续性，以及底板下方是否保持平整。若底板翘曲，实际接触会集中在边角，造成支撑松动；若插销轴线偏斜，装入后托架会产生内应力，层板也可能不平。对于批量生产，还可在保持安装尺寸不变的前提下调整肋板厚度、底板包络和脱模斜度，以兼顾强度、成本和成型工艺。整体而言，该件体现了小型家具五金在有限空间内通过形状组合实现定位、承托和防脱功能的设计方法。
