锻造两用开口梅花扳手结构设计

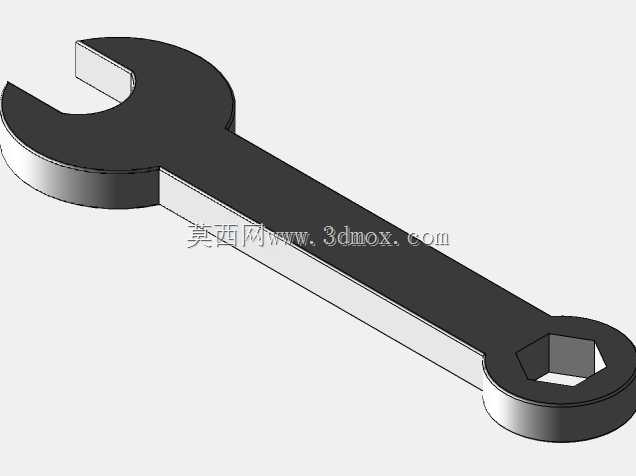

　　该模型呈现的是一把典型的锻造两用扳手，一端为开口扳口，另一端为封闭梅花环，属于机械装配、设备检修和现场维护中高频使用的手动紧固件工具。整体结构沿长柄方向延伸，头部与手柄通过连续实体过渡，既保留锻造工具应有的厚重感，也体现出扳拧作业中对强度、刚度和握持稳定性的要求。

　　从实际使用场景看，这类扳手广泛出现在机床维修、管道安装、汽车底盘拆装、工装夹具调试以及普通机械设备的日常维护中。开口端适合侧向卡入螺母或螺栓头，在紧固件上方空间受限、螺栓较长或需要快速套入时操作便利；梅花端则通过内孔多面接触包裹六角件，受力分布更均匀，适合较大扭矩下的最终紧固或锈蚀件拆卸。两种工作端集成在同一柄身上，作业人员无需频繁更换工具，即可在快速预拧和强力锁紧之间切换。

　　结构设计上，开口头部采用U形卡口，卡口两侧形成平行受力面，与六角螺母的两个对边接触。模型中开口根部保留了较大的圆弧过渡，这一细节对应真实锻件中的应力释放需求：当扳口承受偏载或冲击扭矩时，圆角可以降低根部尖角处的应力集中，减少裂纹萌生风险。梅花端为环形封闭结构，内孔按六角轮廓成型，外周采用较厚的圆环实体，能够把扭矩通过多个接触面传递给紧固件，相比开口端具有更好的抗变形能力。

　　手柄部分采用扁平长条形截面，宽度和厚度沿轴线变化。靠近头部的位置截面较厚，以承受扳拧时的弯曲和扭转；中段相对舒展，便于手掌握持和施力；末端在梅花环处再次形成加厚区域，使封闭头部具备足够的刚性。整体轮廓没有孤立薄壁，也没有明显难以成型的深腔结构，符合锻造毛坯后经铣削、磨削或冲压修整的工艺思路。若投入生产，通常可选用优质碳素结构钢或合金结构钢锻造成型，再经热处理提高工作面硬度和整体韧性。

　　外形尺寸方面，模型重点表达了扳手的总长、头部宽度、开口跨度、梅花环外径以及柄身厚度之间的比例关系。开口端外轮廓略大于卡口尺寸，以保证卡口侧壁有充足金属承载；梅花端外径明显大于内孔六角对边尺寸，形成稳定的环形承载区。手柄长度并非单纯为了外观，而是杠杆力臂的直接体现：在允许的人体施力范围内，较长柄身可以放大输出扭矩，但也需要配合头部强度，避免过载造成螺栓断裂或扳手永久变形。

　　安装边界主要体现在工具与紧固件、操作空间之间的匹配。开口端使用时需保证螺母两侧有足够空间让卡口水平进入，扳动过程中手柄扫掠区域不能与邻近管路、机架或护罩干涉；梅花端使用时则要求螺栓轴线方向具有套入空间，环孔能够完全越过螺栓头或螺母。对于密集布置的阀组、发动机周边和机床内部位置，扳手头部外圆、柄身宽度以及转角空间都会影响可操作性。该模型把两端头部的实体边界、柄身连续过渡和握持长度完整表达出来，可用于工具结构展示、维修培训、装配工位空间校核以及手动工具类产品的方案设计参考。

　　在三维建模处理中，扳手柄身与两端头部应作为连续实体考虑，开口面、梅花内六角面和侧面倒角需要保持清晰几何关系。开口根部圆角、梅花环外缘圆角以及柄身过渡区域不仅影响外观，更直接关系到载荷传递路径。若后续进行工程细化，可在此基础上补充具体规格对应的对边尺寸、总长、厚度、热处理硬度和扭矩等级，并通过受力分析校核开口根部、梅花环及柄身的危险截面，使模型从外观结构进一步转化为可制造、可检验的工具设计方案。
