复合翼垂直起降固定翼无人机结构

　　这套复合翼垂直起降无人机结构面向小范围航测、巡检、应急侦察与低空测绘任务，核心思路是在固定翼长航时效率和多旋翼垂直起降能力之间取得平衡。整机采用上单翼布局，机身沿航向布置，机翼提供前飞阶段的主要升力；四组升力旋翼分布在机翼前后及机身侧方支撑结构上，用于起飞、悬停和降落阶段的姿态控制。机头或机尾配置推进螺旋桨，在完成垂直爬升并转入平飞后承担巡航推进任务，从而避免单纯多旋翼平台续航短、巡航效率低的问题。

　　从使用场景看，这类设备不需要跑道或弹射架，适合在山地、厂区、河道、输电线路、农田边界和灾后道路受限区域执行任务。垂直起降阶段依靠升力电机保持高度和姿态，对起降场地面积要求较低；转入固定翼巡航后，机翼承担主要载荷，推进电机持续输出前向拉力，飞行速度和航程相对多旋翼更有优势。结构设计上需要同时考虑两种飞行状态：悬停时，升力支架承受电机拉力、陀螺力矩和阵风扰动；前飞时，机翼承受气动弯曲、扭转载荷，机身则承担设备舱、电池和推进系统的惯性载荷。

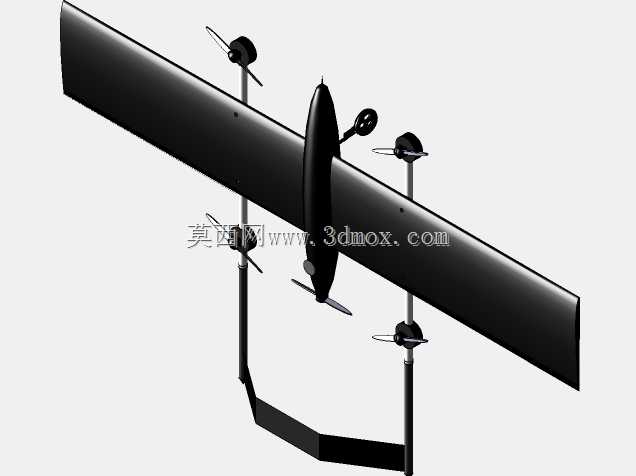

　　外形布置上，长直机翼构成主要翼面，翼展方向占据整机最大横向边界。机身呈细长流线形态，内部可划分电池舱、飞控舱、载荷舱和布线通道。升力电机通过竖向撑杆与机翼或机身连接，撑杆位置需要避开主翼气动干扰区，同时保证旋翼桨盘之间留有足够安全间隙。推进螺旋桨位于机身轴线附近，其旋转直径与机头、尾撑、起落支撑之间应保持干涉余量。模型中各旋翼、电机座、撑杆、机翼和机身的相对位置清晰，可用于检查桨叶旋转包络、支架连接路径以及维护拆装顺序。

　　结构建模时，机翼与机身的连接区是重点。上单翼布局便于设备安装和地面操作，但翼根处会传递较大的弯矩，通常需要在翼身结合处设置加强框、碳管或承力梁。升力电机撑杆与机翼连接点不能只按静态拉力校核，还要考虑起降瞬间的冲击、电机振动以及快速姿态变化引起的交变载荷。撑杆过长会提高旋翼位置、增大俯仰和滚转力矩臂，但也会放大根部弯矩；撑杆过短则可能造成桨盘与机翼、机身距离不足，下洗气流干扰增强。实际设计中需要在姿态控制效率、结构重量和气动干扰之间折中。

　　机身内部布局应优先保证重心位置合理。电池通常占整机重量比例较高，布置在重心附近可减少调整配重；飞控、GPS、磁罗盘等设备应远离强电流线路和电机干扰源；任务载荷若安装在机腹，需要预留减震空间和检修开口。机翼内部可布置翼梁、肋板、舵机和走线槽，翼面后缘可根据控制需求设置副翼或襟翼。垂起固定翼在过渡飞行阶段会经历升力旋翼拉力逐渐减小、固定翼空速逐渐建立的过程，因此气动面、升力电机和推进电机的控制分配需要在结构布置阶段就预留足够的响应能力。

　　安装边界方面，整机收纳和运输时需要关注机翼展长、旋翼桨叶长度以及撑杆高度。机翼若采用可拆卸或折叠连接，接口处应设置定位面和锁紧机构，保证重复装配后的翼面角度一致。升力电机座需要保留电机固定孔、散热空间和桨叶夹紧余量；桨叶平面旋转范围内不得布置导线、管夹或突出零件。机身下方支撑结构在地面停放时形成稳定支撑点，支撑点跨距过小会降低抗侧翻能力，过大则增加重量和收纳尺寸。

　　从三维结构审查角度看，该模型适合用于验证复合翼无人机的总体布置、旋翼间距、翼身衔接、电机撑杆角度和设备舱空间分配。设计推进时可在此基础上继续细化翼梁截面、接头强度、电池快拆结构、舵面传动路径和航电安装支架，使概念外形进一步转化为可加工、可装配、可试飞的工程样机。
