蓝黄配色栏板货运卡车实体结构

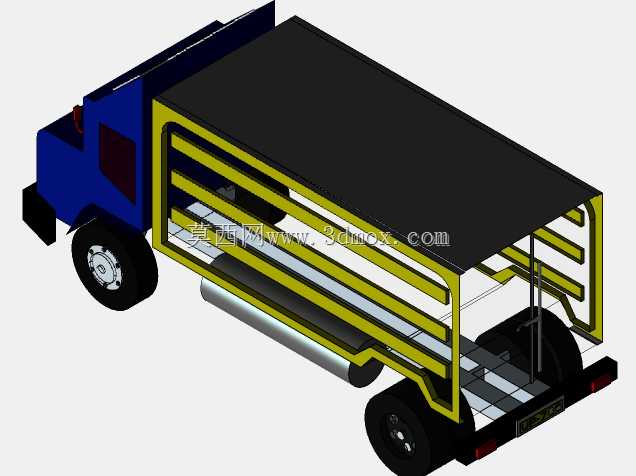

　　该模型呈现的是一辆轻型栏板式货运卡车的完整实体结构，建模过程中没有采用曲面片体拼接的方式，而是围绕驾驶室、底盘、车轮、货厢护栏、车顶盖板和尾部登车结构分别建立实体特征，适合用于整车布置校核、运输装备结构认知以及专用车辆改装方案推演。车辆前部为短头驾驶室，蓝色实体区域覆盖车头、车门、前围和侧围，驾驶室外轮廓保留了挡风玻璃斜面、车门侧窗、前脸转折和轮罩避让位置。车头下方布置前轮，轮胎采用黑色圆柱与轮辋组合表达，轮毂中心、螺栓分布圆和轮辐开口均有明确几何边界，能够直观反映转向轮与驾驶室、车架之间的空间关系。

　　货厢是该模型的重点部分。黑色顶盖覆盖整个载货区域，下方由黄色纵向护栏和多层横向栏板构成开放式侧壁。护栏并非简单装饰件，而是沿货厢长度方向形成连续约束，用于限制散装货物、周转箱或托盘在运输过程中的侧向位移。栏板之间保留较大空隙，既减轻货厢自重，也便于装卸人员从侧面观察货物状态。货厢底板采用灰白相间的条状结构，模拟铺板或承载梁的布置方向，底板下方与车架纵梁连接，载荷可通过底板、支撑梁传递至底盘。模型尾部设有黑色竖杆和踏步区域，后保险杠、尾灯位置以及后轮上方的避让空间均被纳入结构表达，便于后续分析人员检查人员上下、尾门开启和货物吊装时的干涉情况。

　　从实际应用场景看，这类栏板货车常见于厂区内部转运、城市配送、农副产品运输、建材短驳以及小型设备搬迁。开放式货厢配合可拆卸或可开启栏板，能够适应不同尺寸货物；当运输箱装物料时，侧护栏可防止货物滑移；当运输长杆件时，也可通过栏板上方空间进行临时固定。模型中蓝色驾驶室与黄色货厢护栏的色彩区分，使功能分区更加清晰：驾驶室承担人员乘坐与车辆操控，货厢承担装载与约束，底盘则承担承载、行驶和动力安装边界。

　　结构设计思路上，模型优先保证整车比例和装配关系。驾驶室位于前轮上方并略向前伸，发动机舱、转向空间和驾驶员乘坐区域在外形上形成连续实体；长货厢布置在后轴前后，使主要载荷集中于车辆中部和后部，有利于后轮承载。侧面可见银灰色长筒状部件，可作为储气筒、油箱或蓄电池安装区域的布置参考，其位置避开前轮转向轨迹，也未侵入货厢底板下方主要梁架空间。后轮采用双轮视觉布局，后轮组靠近货厢尾部，能够提高满载时的承载能力，同时在车尾保留保险杠和灯具安装面。

　　外形边界方面，整车长度由驾驶室前端延伸至后保险杠，货厢长度占整车比例较大，适合中等批量、低密度货物运输；宽度方向以轮胎外缘和货厢护栏外缘为主要限制，建模时轮距、货厢外宽和驾驶室宽度保持协调；高度方向则由驾驶室顶部、黑色货厢顶盖和轮胎接地位置共同确定。货厢护栏高度位于货物重心约束区间，既能对常规箱货形成侧向阻挡，又不会因过高导致整车重心明显上升。底盘下方排气管、油箱类筒体和车架纵梁之间留有间隙，满足行驶跳动、维修拆装和管路布置的基本要求。

　　在三维设计工作中，该实体模型可作为轻型卡车概念布置的基础参考。设计者可以在此基础上增加悬架板簧、转向桥、驱动桥、动力总成、货厢铰链、尾门锁紧机构和灯具线束等细节，也可将栏板结构替换为厢式门、仓栅、平板或保温货厢。由于各主要部件均以实体方式构建，后续进行剖切、质量估算、干涉检查和装配层级划分时较为直接。对设备选型人员而言，模型能够帮助判断货厢离地高度、后轮承载位置、侧面装卸空间以及尾部作业区域；对结构建模学习者而言，它展示了如何用基础拉伸、切除、阵列和装配约束完成一辆商用车的外形与功能表达，而不依赖复杂曲面数据。
