西雅特科尔多瓦车窗圆形通风口碳黑饰件

　　这款圆形通风口饰件主要面向乘用车主驾侧或副驾侧仪表台、车门内饰板以及侧围通风区域的配套结构，用于在封闭内饰面板上建立气流导向通道，同时承担外观遮蔽与安装定位作用。实际装车时，乘员舱空调风道或车身自然通风腔的气流需要通过该饰件进入车内，横向布置的导流叶片能够改变出风方向，避免气流直吹人体，也可以在风道关闭或弱通风状态下保持内饰面的完整性。碳黑表面处理使饰件与深色仪表台、门板纹理保持一致，减少阳光直射下的反光，对驾驶视野和内饰质感都有直接影响。

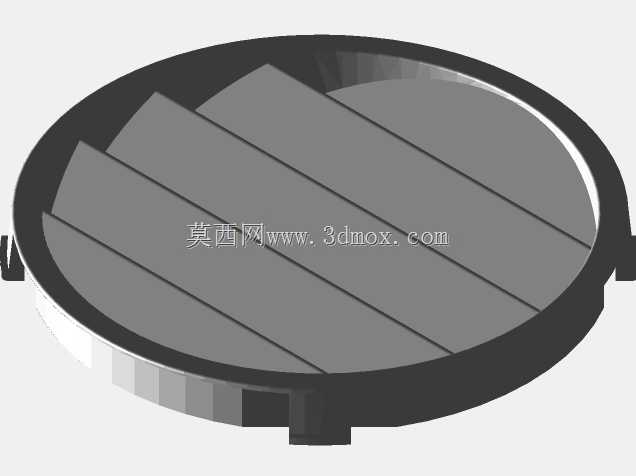

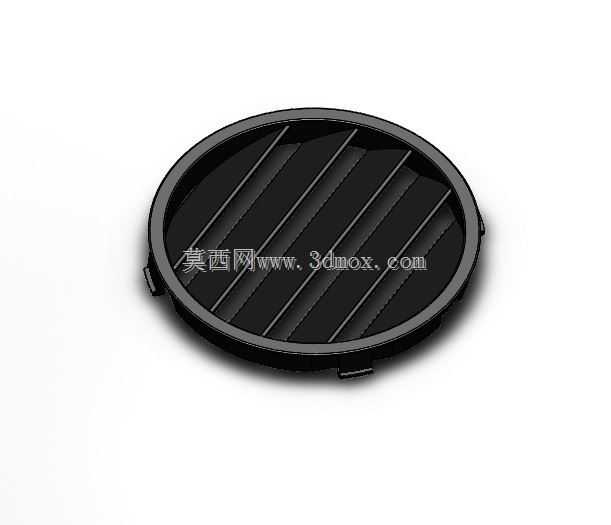

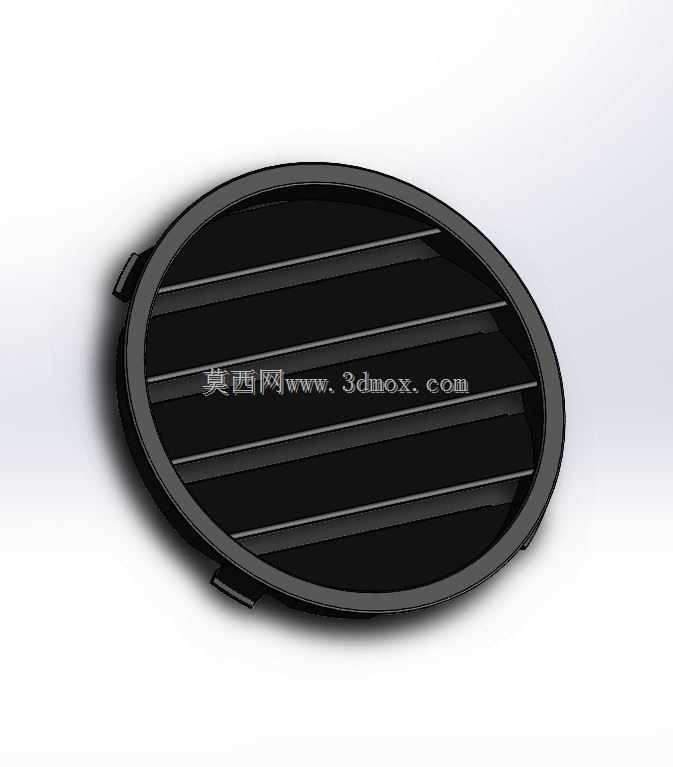

　　从结构上看，零件采用近似椭圆的外轮廓，外圈为连续包边，内部由多根平行导流栅条分隔。外圈并非单纯装饰边框，而是与车身钣金或内饰基板开孔配合的安装边界，边缘预留的卡扣位用于快速卡接。卡扣分布在轮廓外侧，装配时先将一侧定位边压入开孔，再沿周向推入其余卡扣，使饰件贴紧安装面；这种方式不需要额外螺钉，适合整车总装线上的节拍化作业，也便于后期维修拆卸。建模时需要重点控制外圈与开孔之间的间隙、面差以及卡扣压缩量，间隙过大会产生松动和异响，过盈过大则可能导致装配困难或塑料件发白。

　　导流叶片采用等距平行布置，叶片之间形成稳定的通流截面。设计这类栅格时，不能只关注外观线条，还要同时校核有效通风面积、气流阻力和异物阻挡能力。叶片间距过小，虽然外观更细腻，但会增加风阻并使风量衰减；间距过大，则可能让乘客直接看到内部风道，也降低对细小异物的遮挡效果。该件的叶片沿短轴方向呈多层平行排列，既保留较大的开口率，又能通过叶片倾角引导气流沿内饰表面扩散。叶片根部与外圈一体连接，转角处需要保留合理圆角，以改善塑料充模流动，降低应力集中；在长期振动和温度循环条件下，圆角过渡也能减少根部开裂风险。

　　外形尺寸方面，圆形外轮廓需要围绕车身安装孔进行包络设计。外圈直径决定饰件占用的面板空间，背部插入深度则受限于内侧风道与钣金之间的距离。若背部结构过高，可能与风道泡沫、线束或车门玻璃升降轨迹发生干涉；若过浅，则卡扣咬合量不足，车辆行驶中容易出现翘边。因此在三维布局中，应同时建立内饰面板、钣金开孔、风道接口、邻近线束和密封海绵等参考体，检查饰件在装入、压平、拆卸三种状态下的空间关系。尤其在车门或侧围位置，玻璃升降、门锁拉杆和防水膜都会影响背部边界，不能仅凭外观面完成建模。

　　材料与工艺上，这类饰件通常采用注塑成型，表面以碳黑哑光质感呈现。设计时要考虑拔模方向、分型线位置和熔接痕分布。外圈和叶片壁厚应尽量均匀，避免局部缩水印影响外观；叶片较长时，可通过适度加强背面筋位提高刚性，但加强筋不能突兀地暴露在可见面，也不能伸入风道造成异常风噪。卡扣根部需具备弹性变形能力，同时设置限位台阶，保证装配到位后既有压紧力，又不会因过度推入而脱离开孔。

　　在整车环境中，通风口饰件还需面对夏季暴晒、冬季低温以及空调冷热交替带来的尺寸变化。塑料件热膨胀系数较高，外圈与内饰基板材料不同，配合边界必须预留热胀间隙。若模型中把饰件与安装孔做成零间隙贴合，实车高温后可能出现拱起、异响或卡滞。对于面向结构设计和车型改装的三维建模人员而言，该零件的价值不只在于还原碳黑圆形外观，更在于把可见造型、通风功能、卡扣安装、背部避让和耐久可靠性统一到同一个数据结构中，使数字模型能够直接服务于干涉检查、模具拆分和装配验证。
