中柱式旋转踏步钢结构螺旋梯

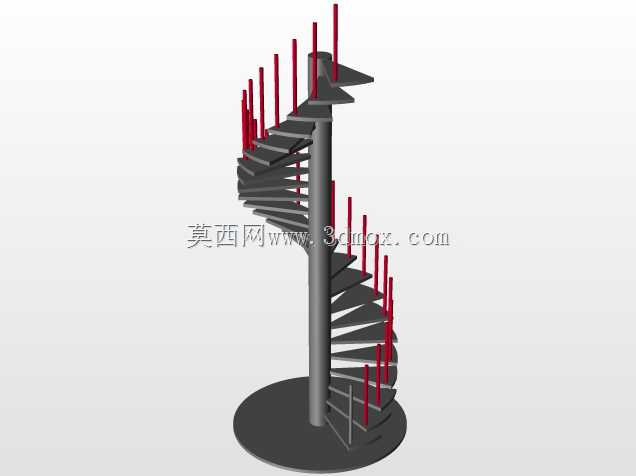

　　这套中柱承托式螺旋梯的结构方案，在狭小竖向交通场景里的适配性很强，日常做厂区夹层连通、loft空间上下层通行、设备平台巡检通道、商业空间竖向动线布置时，都能把水平占地压缩到最小，不需要像双跑梯那样预留长条形梯段缓冲空间，也不会像折跑梯那样在转角处浪费大量建筑面积。整套构件以中心承重竖管作为核心传力路径，所有踏步的内侧端都固定在中柱外壁，踏步绕中柱按固定升角螺旋排布，外侧搭配连续竖向栏杆立柱，扶手顺着螺旋轨迹随踏步同步抬升，底部设置圆形落地承重底座，把整梯的竖向荷载均匀传导到地面预埋基础上。从受力逻辑来看，中柱承担了绝大部分踏步传来的竖向弯矩与剪力，踏步本身采用扇形悬挑构型，内侧与中柱的连接节点可以采用焊接满焊或者螺栓装配式固定，悬挑端的挠度控制是设计时的核心校核项：常规单人通行荷载下，踏步外端的下挠量需要控制在跨度的1/250以内，避免行走时出现明显晃动感。外侧的红色栏杆立柱沿踏步外边缘等角度分布，每根立柱下端直接固定在踏步外侧的预留安装位，立柱之间的净间距严格控制在安全规范要求的110mm以内，防止孩童穿行发生坠落风险，扶手圆管沿着所有立柱顶端的连线拟合螺旋空间曲线，加工时可以采用分段弯制后现场拼接，也可以通过三维建模导出空间曲线坐标，用数控弯管机一次成型，保证扶手顺滑无拐点，人手扶握通行时不会出现卡顿硌手的问题。设计阶段首先要确定的核心边界参数是整梯的总提升高度，也就是从底层完成面到上层平台完成面的竖向高差，根据总高差分配踏步数量：

　　常规民用与工业巡检梯的单步踏步高度控制在150mm到180mm之间，踏步的扇形踏面在距离中柱中心线300mm的行走核心位置，踏面深度不能小于200mm，外侧边缘的踏面宽度可以做到350mm到400mm，保证脚踩时有足够的支撑面积。整梯的水平投影外轮廓是圆形，直径通常在1600mm到2200mm区间，对应中柱直径一般选114mm到168mm的无缝钢管，壁厚不小于6mm，保证中柱自身的长细比满足受压稳定要求，不会在人员集中荷载下出现侧向失稳。底部的圆形底座直径一般做500mm到700mm，厚度12mm到20mm，安装时底座和地面预埋钢板通过地脚螺栓锁紧，或者直接将底座与地面预埋件焊接固定，抵消整梯在偏心荷载下产生的倾覆力矩。

　　踏步的材质可选Q235钢板激光切割成型，扇形板厚度常用4mm到6mm，表面可以做防滑花纹处理或者铺设防滑垫层，避免湿滑环境下人员行走滑倒。和普通直跑梯相比，螺旋梯的空间占用率仅为前者的三分之一左右，在层高3米左右的场景下，整梯旋转角度通常控制在270度到360度之间，不需要在梯段中间设置休息平台，人员可以沿螺旋轨迹连续上行。建模过程中需要先搭建中心竖管的基准轴线，以轴线为中心阵列扇形踏步，每阵列一个踏步就同步抬升一个步高、旋转固定角度，保证所有踏步的螺旋升角完全一致，不会出现相邻踏步高差忽大忽小的问题。栏杆立柱的定位需要跟随每个踏步的外端点，提取每个踏步外侧角点的三维坐标后生成立柱的安装基准，再通过空间曲线命令拟合扶手的扫掠路径，

　　扫掠时注意扶手圆管的截面始终保持垂直于螺旋路径的法向，避免出现扶手扭转的错位。这类梯具在实际安装时，顶部最后一级踏步需要和上层平台的钢梁做刚性连接，把梯顶的水平荷载传递到建筑主体结构上，不能仅靠底部底座固定，否则人员扶靠扶手晃动时整梯会出现扭转振动。针对工业巡检场景，还可以在踏步表面增加镀锌防腐处理，适配车间多粉尘、偶尔有油水洒落的使用环境；民用商业场景则可以在钢踏步表面包覆木饰面或者石材，栏杆搭配玻璃栏板弱化钢结构的厚重感。整套结构没有复杂的传动部件，全部为静态承重构件，传力路径清晰，加工时所有零件都可以通过三维模型导出切割坐标，板材利用率高，现场安装不需要大型起重设备，两个人工即可完成拼接固定，非常适合既有建筑改造时新增竖向交通的场景，不会对原有建筑结构造成过大的额外荷载。
