滚动轴承装配配合关系三维结构

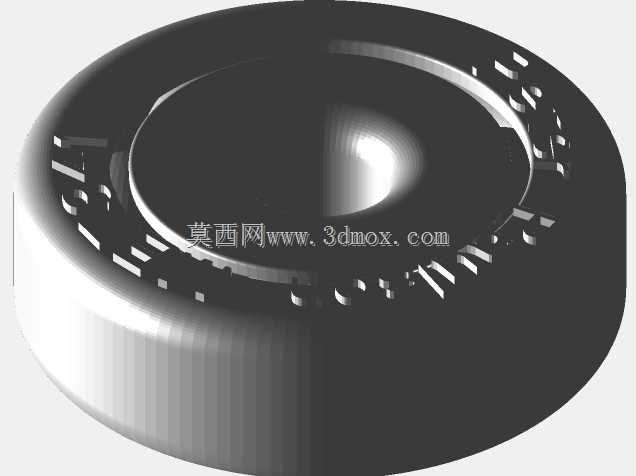

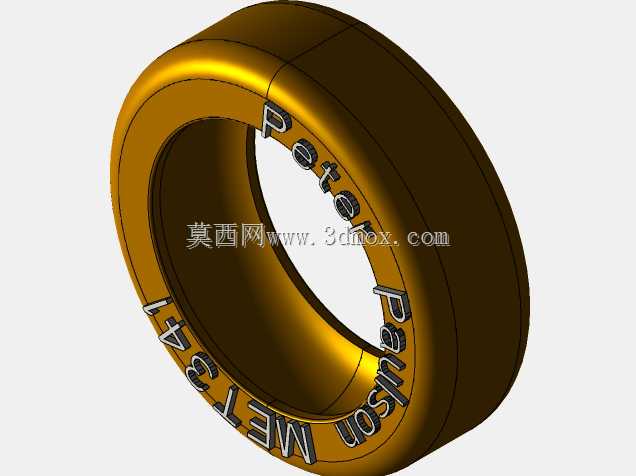

　　这套三维结构围绕滚动轴承内部各零件之间的装配配合关系展开，重点呈现内圈、外圈、滚动体以及保持架在旋转支承中的空间位置、接触边界和装配约束。对于从事传动系统设计的工程师而言，轴承并不是一个孤立采购件，而是连接轴系与箱体孔位的关键功能单元；其配合关系直接影响回转精度、载荷传递路径、温升状态以及后期维护拆装方式。模型在搭建时没有把轴承简化成单一圆柱体，而是将滚珠与滚道之间的相切关系、滚动体周向分布节圆、保持架兜孔间隙等细节逐层表达出来，便于在方案评审或教学演示中说明轴承为什么能够同时承担径向支承与一定方向的轴向约束。

　　从实际设备用途看，这类结构广泛存在于电机输出轴、减速器输入输出端、输送机辊筒、机床主轴支承以及小型自动化设备回转部位。轴旋转时，内圈通常随轴一起转动，外圈则安装在轴承座或箱体孔内保持相对固定；滚动体位于内外滚道之间，把滑动接触转化为滚动接触，从而降低摩擦阻力。模型中对滚珠直径、滚道曲率和接触角位置的表达，可以帮助结构人员理解载荷如何从轴颈传递到内圈，再经滚动体分散到外圈，最终由箱体或轴承座承担。若在选型阶段只关注轴承型号而忽略配合关系，现场容易出现内圈跑圈、外圈松转、滚珠偏载或保持架异响等问题。

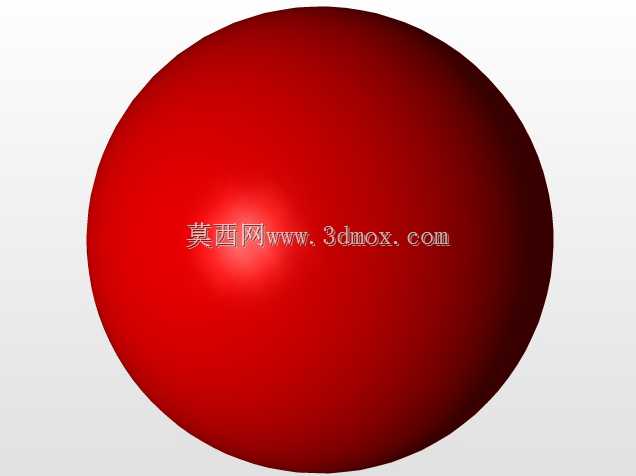

　　设计思路上，该结构强调装配关系的可读性。内外圈之间需要保留滚动体安装与运转所需的径向空间，滚珠不能与滚道形成过盈卡死，也不能因间隙过大而产生冲击。保持架的作用不是承受主要载荷，而是将相邻滚动体均匀隔开，避免滚珠相互接触摩擦，并引导滚动体进入非承载区。三维建模时，周向阵列数量、滚珠中心节圆直径和滚道圆弧半径需要保持一致的几何逻辑；若阵列角度、滚珠直径或滚道位置不协调，装配体就会出现干涉。对于FDM实践场景，这类模型还可用于验证打印方向、支撑布置和薄壁保持架的成型可行性，使抽象的轴承配合关系转化为可观察、可触摸的实体样件。

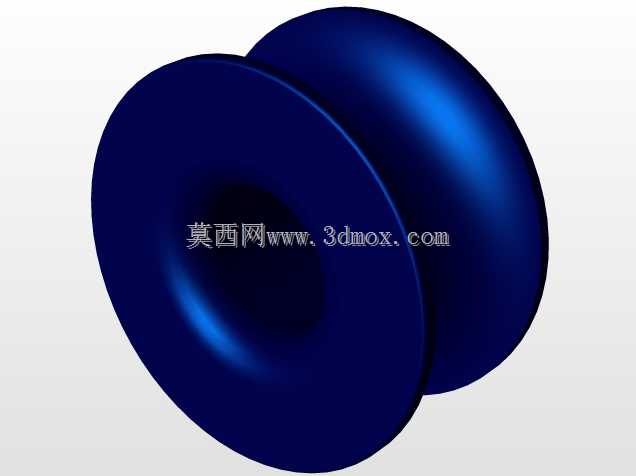

　　外形尺寸与安装边界方面，轴承结构的外径对应轴承座孔的安装面，内径对应轴颈配合面，宽度方向则决定轴肩、挡圈或端盖的压紧位置。内圈端面与轴肩之间应形成可靠定位，但轴肩高度不能超过内圈倒角允许范围，否则拆卸时拉马无法受力；外圈与座孔之间也要考虑端盖、孔用挡圈或台阶面的限位方式。若设备承受较大径向载荷，滚道与滚动体的接触带应尽量落在设计承载区内；若存在轴向力，则需要关注接触角和成对安装方式。模型在展示这些边界时，能够让设计者直观检查轴系轴向窜动量、轴承安装方向以及相邻零件是否预留润滑与散热空间。

　　在工程应用中，轴承配合关系还与加工公差、热伸长和润滑条件密切相关。旋转内圈与轴通常采用较紧的过渡或小过盈配合，防止微动磨损；固定外圈与座孔的配合则可根据载荷特性、装拆频率和壳体材料适当放宽。高温工况下，轴的热伸长会改变轴承内部游隙，因此跨距较长的轴系常采用一端固定、一端游动的支承布局。三维结构虽然不直接替代寿命计算，但它能把滚道、滚珠、保持架和安装邻件的关系清楚表达出来，为公差标注、装配工艺制定、维护工具选择以及3D打印教学样件制作提供直观依据。
