汽车油门踏板总成机械结构设计

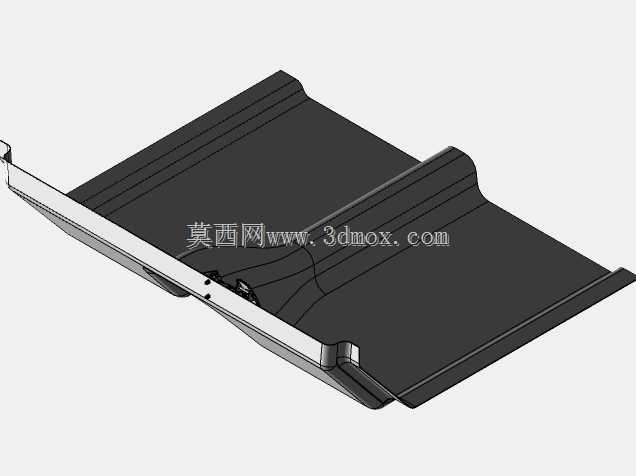

　　这套脚踏操纵机构面向车辆驾驶舱内的油门控制场景，核心作用是把驾驶员脚部的角度踩踏动作转化为可控的转角位移，再经由上部接口传递给节气门开度检测或拉索联动部件。整套总成采用模块化思路搭建，既可以直接固定在垂直防火墙上，也能够通过延伸支柱连接到仪表板下方的安装梁，针对不同驾驶舱布局，还能适配楼层板带有倾斜角度的安装面，给整车总布置阶段留出充足的接口调整空间。

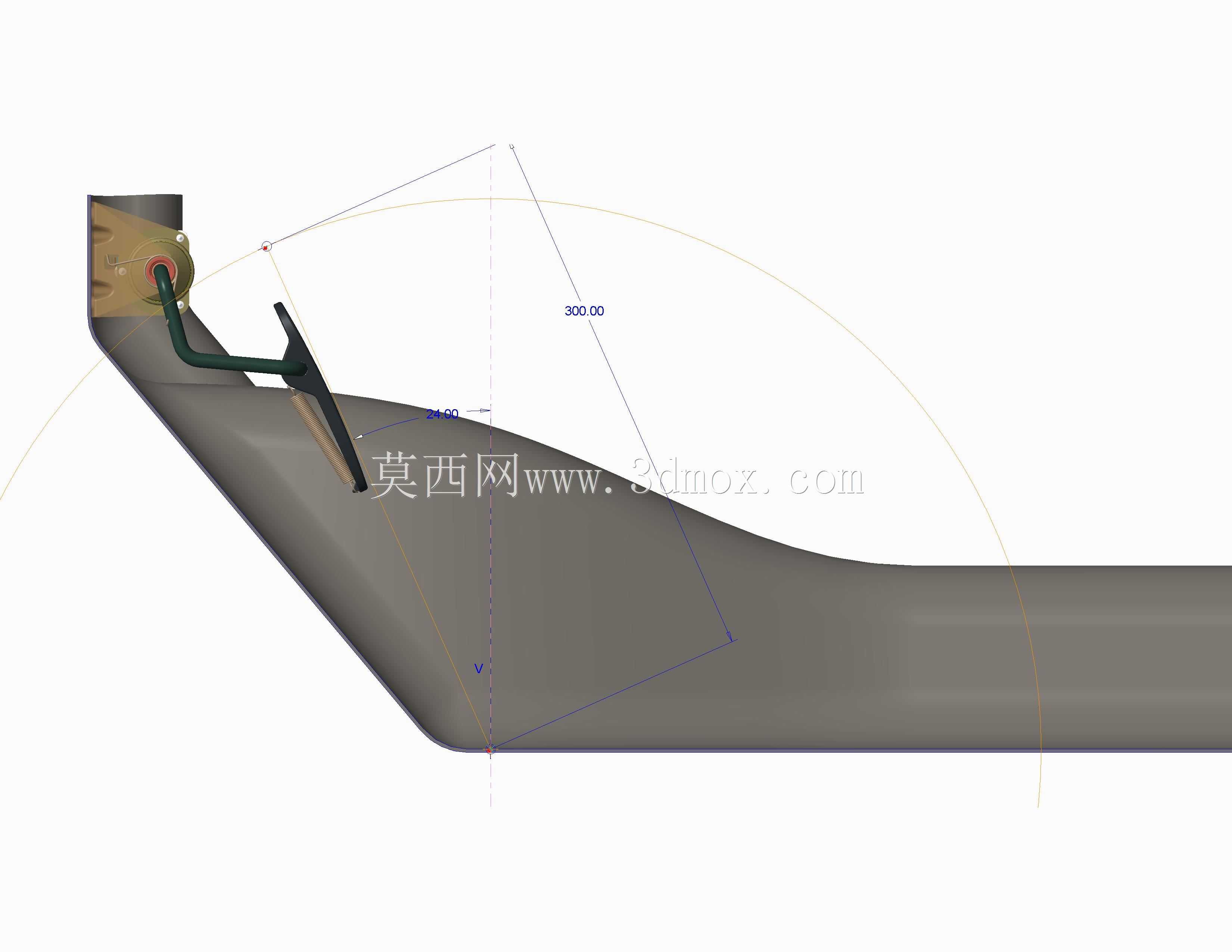

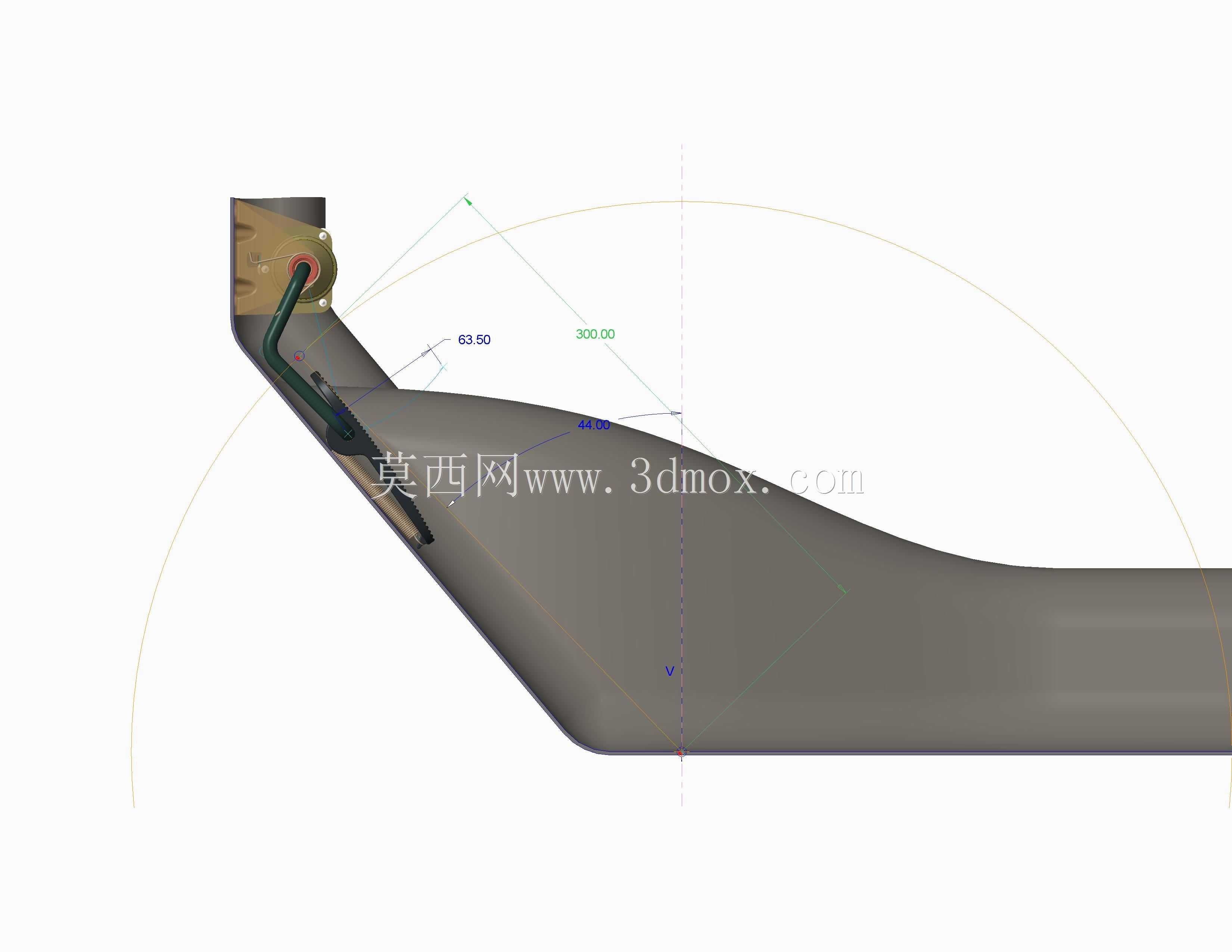

　　从实际装车边界来看，踏板布局特意留出300mm左右的脚部操作净空，这个尺寸对应驾驶员脚跟落点到踏板面的常规活动范围，能够覆盖多数鞋码的踩踏行程，不会出现脚尖顶到内饰板或者脚跟悬空的问题。踏板总成设置了两处枢轴转动位置，低位枢轴专门承担脚踏板的摆动，止动块直接从踏板底座本体凸出成型，不需要额外加装独立限位零件，既减少了装配工序，也避免了长期踩踏后限位件松脱移位的风险；高位枢轴负责上部转轴壳体的角度微调，管体上加工出的凹槽角度位置，和踏板杆上标注的D型平面形成角度对应关系，装配时只要对齐平面与凹槽，就能快速锁定踏板初始倾角，适配不同坐姿的驾驶位人机设定。

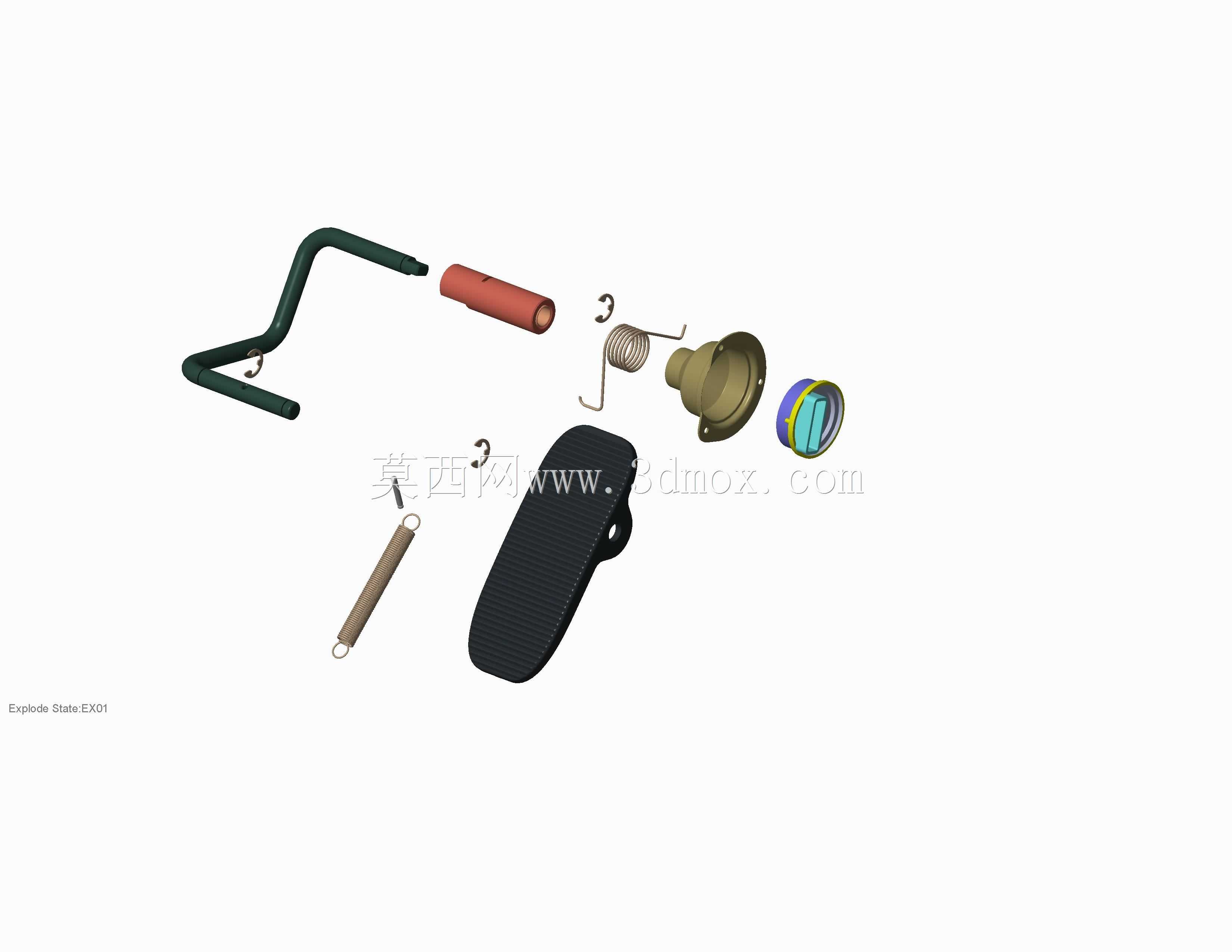

　　复位功能由套设在摆臂上的扭转弹簧实现，弹簧两端分别挂靠在固定支架和转动摇臂上，踩踏过程中弹簧逐步蓄能，松开踏板时自动带动踏板回到初始怠速位置。弹簧的刚度选取偏向柔和的脚感反馈，实际结构验证中即便拆除弹簧，踏板杆的运动也不会出现卡滞，说明铰接副的配合精度本身就能够保证运动顺畅，弹簧更多承担复位与脚感调校的作用，同时外露的弹簧排布也兼顾了装配维护的便利性。

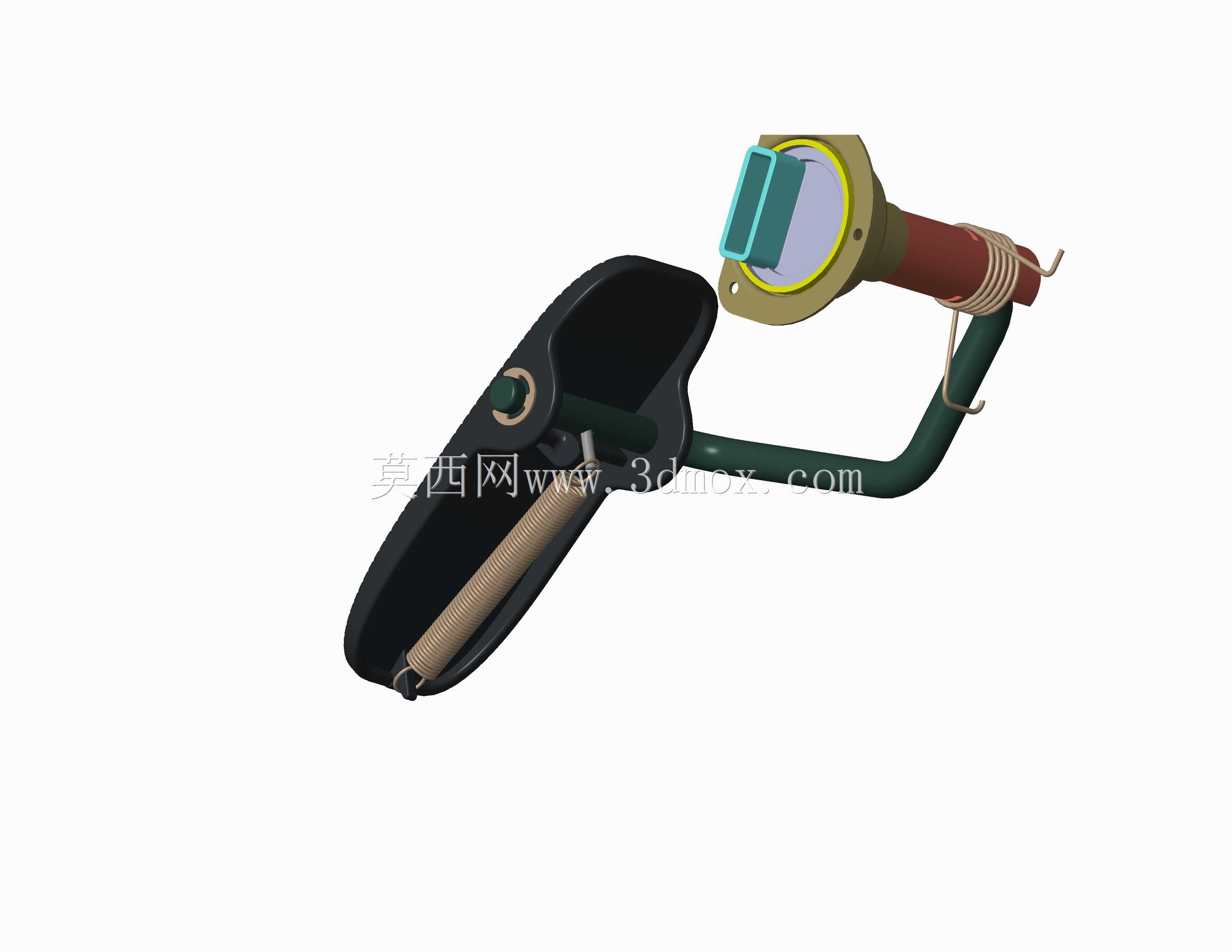

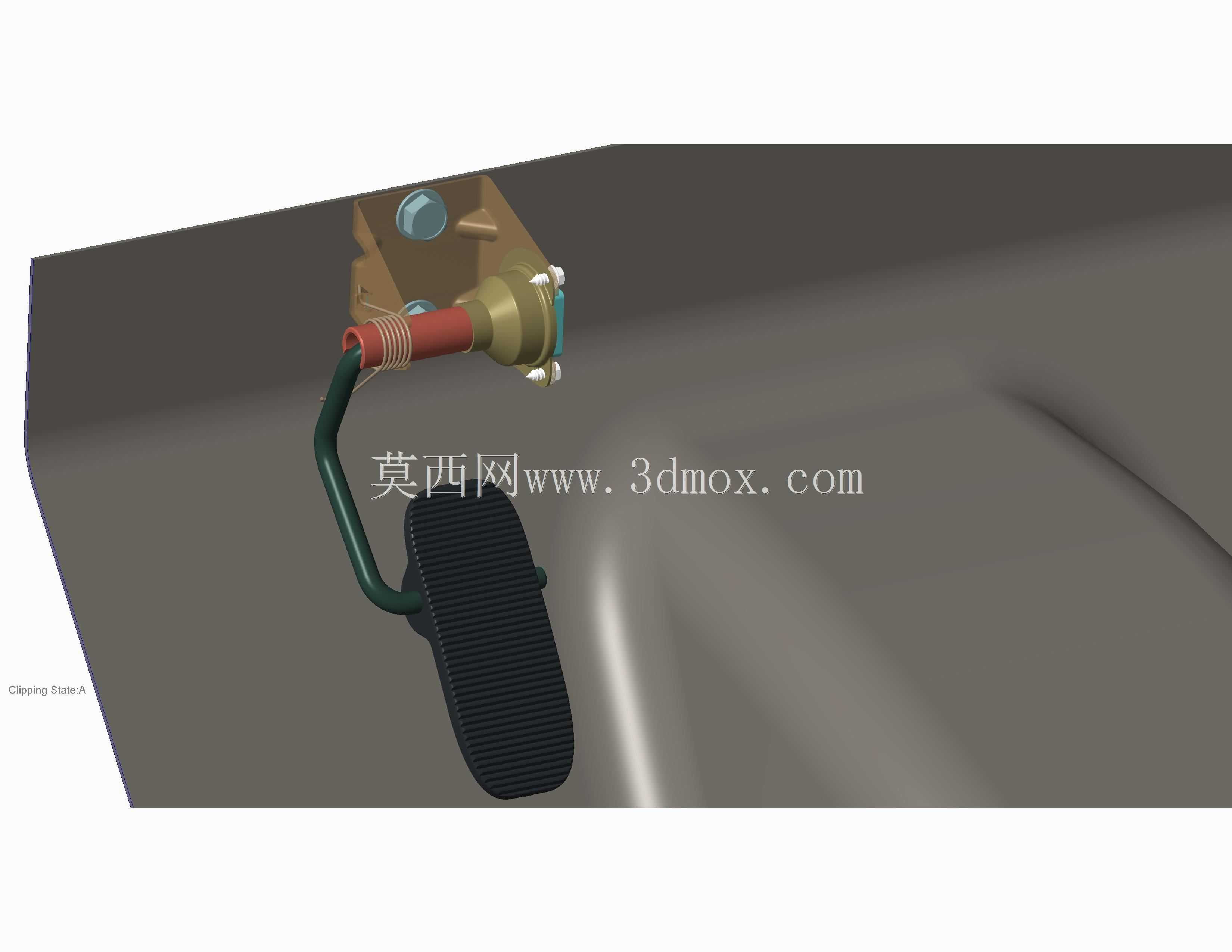

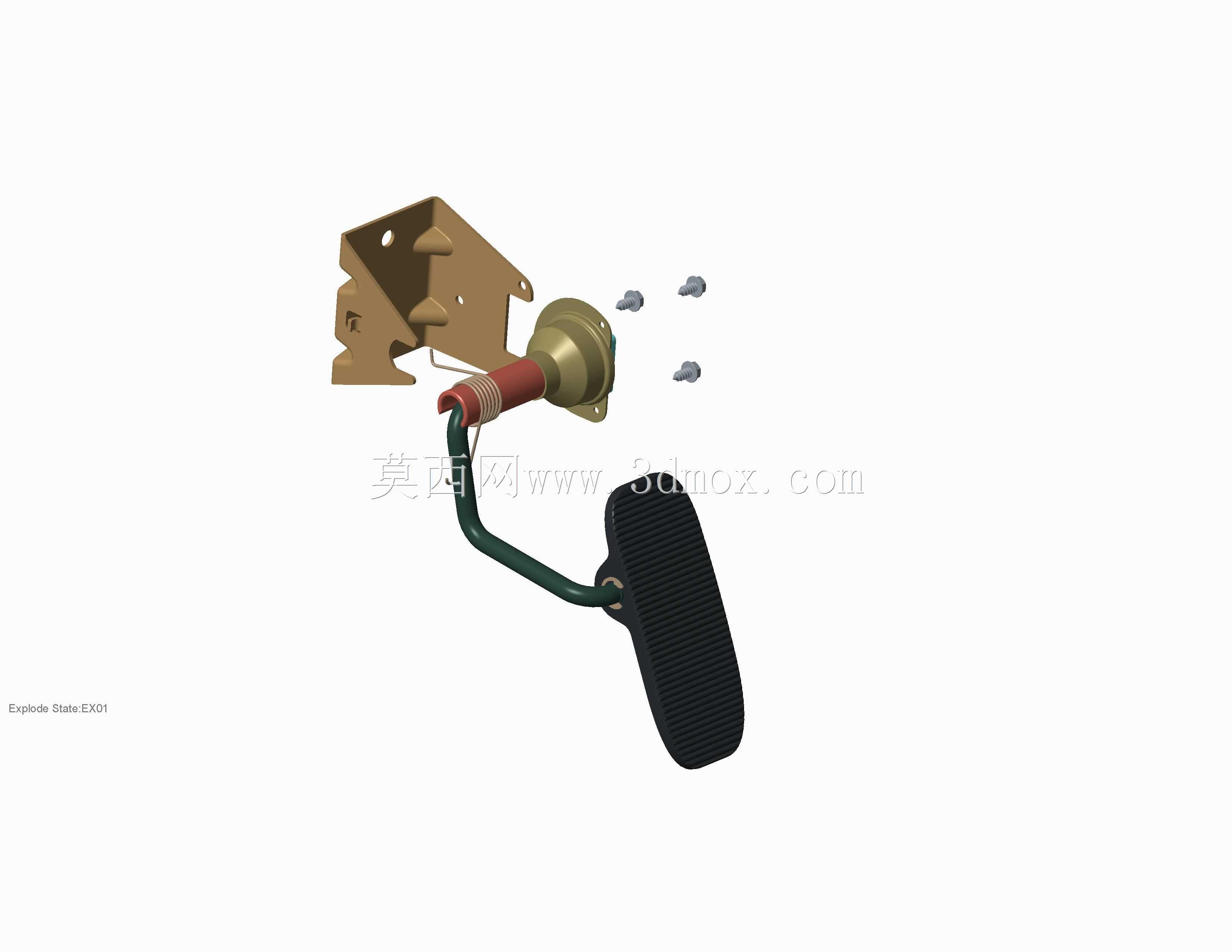

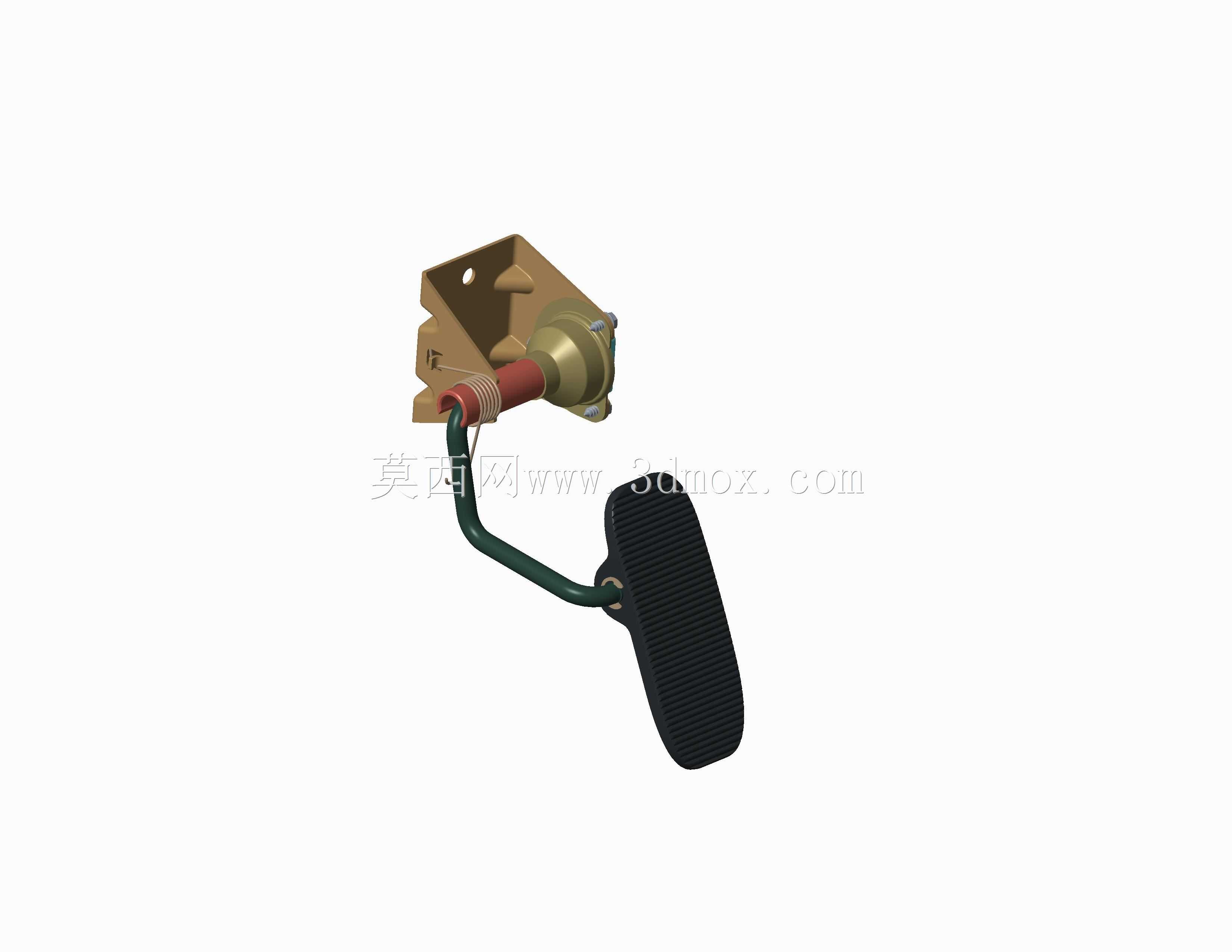

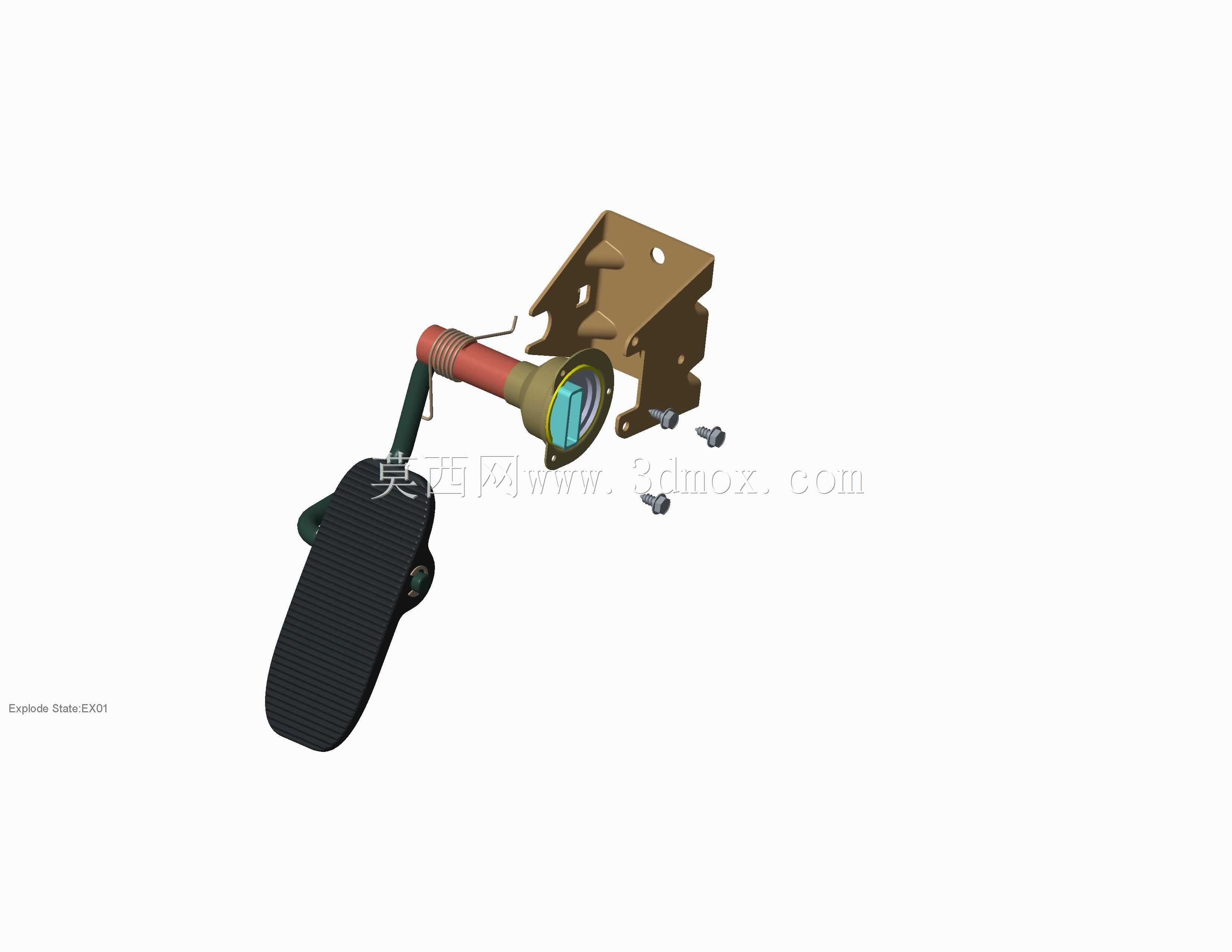

　　上部的圆形法兰盘是整个机构的安装基准，法兰端面上预留了多个螺栓过孔，能够直接贴合防火墙的安装平面锁紧固定，法兰侧方伸出的柱状壳体内部容纳转轴与角度联动结构，端部的接口可以匹配电位计类角度传感器，把踏板转角线性转化为电信号输送给整车控制系统；侧方引出的金属弯管构成刚性支撑臂，一路延伸到下方踏板底座，把脚踏受力直接传递到防火墙安装点，避免悬臂结构在频繁踩踏下出现形变抖动。

　　踏板本体采用宽面弧形轮廓，表面贴合脚掌自然放置的弧度，边缘做了圆滑过渡，长时间驾驶脚部不易产生局部压痕。底座部分集成了脚跟托板，驾驶员脚跟可以自然搁置在托板区域，以脚跟为支点完成脚踝转动踩踏，操控动作更符合人体工学。整个机构的运动行程被严格限制在40度转角以内，管体上的凹槽与限位结构共同约束极端转角，防止踏板被踩到底之后过度转动，连带拉扯内部传感器转轴造成器件损坏，这个行程区间也刚好匹配常规节气门从全闭到全开的转角需求，不需要额外设置放大杠杆。

　　在三维建模过程中，所有铰接位置都保留了真实的装配间隙，弹簧按照实际圈数与螺距建模，弯管部分做出连续的折弯圆角，避免应力集中在弯折处。针对不同车型的适配需求，上部法兰的安装孔位、支撑臂的折弯长度都可以作为参数化调整项，修改参数就能快速衍生出适配不同驾驶舱深度的版本，不需要重新搭建整体结构。整套机构没有复杂的异形曲面，大部分零件为板材冲压、圆管弯折与标准紧固件，制造成本低廉，装配工序简单，既可以用于传统燃油车的机械式油门拉索驱动，也可以替换端部接口适配电子油门的角度信号采集，在工程机械、农用车辆的操纵脚踏改造场景中也能够直接复用结构思路。
