交错齿式风冷散热翅片组结构设计

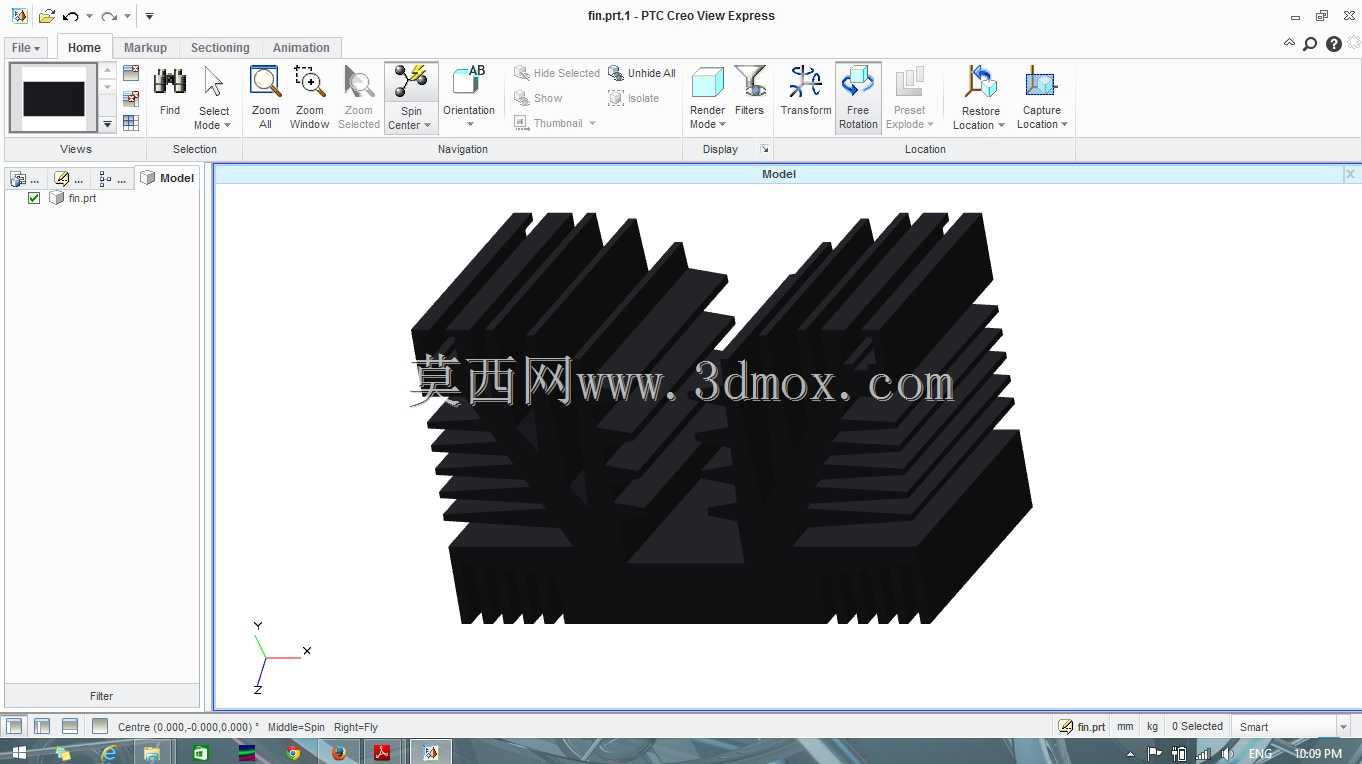

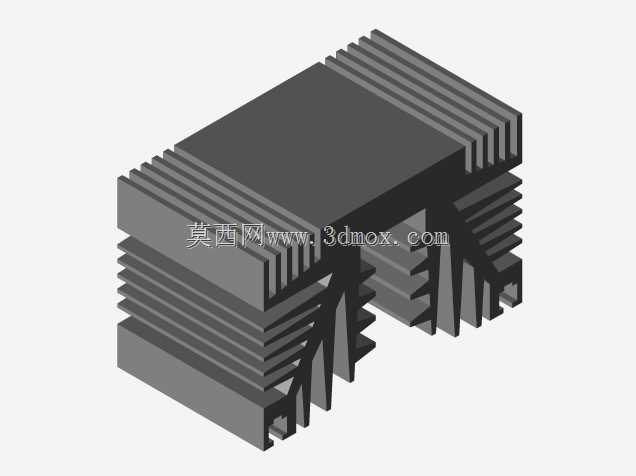

　　这套交错排布的风冷散热翅片结构，常见于中小功率工业电控柜、伺服驱动模块、大功率整流单元以及紧凑型液压动力站的发热源表面，核心作用是把功率器件、油路或者壳体传导过来的集中热量，通过扩展金属换热面积快速扩散到流经翅片间隙的冷却空气中，避免核心工作部件长期处于超温区间引发性能衰减、密封老化或者电子元器件热失效。

　　从现场安装边界来看，该翅片组底部预留平整贴合基面，安装时基面与发热器件的导热面之间通常会填充导热硅脂或者导热垫，消除微观接触气隙带来的附加热阻，底部轮廓可适配常见的功率模块安装孔位，不需要对原有设备壳体做大规模裁切改造。整体翅片采用两组错位对置的梳齿状布局，和传统整片平行直翅片相比，气流在穿过前后两组翅片的交错通道时，不会沿着单一平直流道顺畅滑过，边界层会在翅片错位位置被反复切割、扰动，原本贴附在翅片壁面、换热效率较低的静止热空气层被不断打破，冷却气流可以持续和温度更低的翅片金属表面接触，在相同通风量、相同整体占用体积的前提下，换热能力比同高度直翅片结构有明显提升。

　　设计过程中首先要平衡翅片间距、翅片高度和风道阻力的矛盾：如果翅片排布过密，虽然理论换热面积有所增加，但自然对流场景下热空气上升的通道会被大幅缩窄，气流流通阻力陡增，反而会让热量闷在翅片缝隙内部无法散出；如果搭配强制风冷风机，过密的翅片还会大幅提升风机风压需求，带来额外的功耗和运行噪音。这套结构的翅片间隙经过适配，既保证自然对流工况下热空气可以顺利从齿缝间向上流通，也适配常规轴流风机的风压区间，在强迫通风工况下不会出现风路堵死的问题。翅片根部和底部基板采用一体化衔接结构，不存在拼接翅片常见的接触热阻，热量从基板传导到每一片翅片顶端的路径更短，不会出现翅片末端温度过低、有效换热面积浪费的情况。

　　外形布局上，两组翅片中间预留的空缺区域，一方面可以作为发热元件上方的走线空间，方便功率线、温控传感器线缆从散热结构中间穿出，避免线缆长期贴附高温翅片外层加速绝缘层老化；另一方面这个中空区域也形成了额外的气流缓冲腔，风机送入的冷却风可以在腔体内均匀分配到两侧每一道翅片间隙，不会出现靠近进风口的翅片风量过剩、远端翅片几乎没有气流穿过的偏流问题。在实际设备选型匹配时，需要先核算发热源的持续热耗散功率，再结合设备内部允许的最高温升、可用的安装高度、预留的平面长宽尺寸，调整翅片的总高度、单片翅片的厚度以及齿缝间距：如果用于粉尘较多的车间工况，还可以适当放大翅片间隙，减少空气中的纤维、粉尘堆积在齿缝底部堵塞风道的概率，延长散热结构的日常维护周期。建模过程中每一片翅片的拔模斜度、根部过渡圆角都做了同步考量，若后续采用铝合金挤压工艺批量生产，均匀的壁厚可以避免挤出成型时出现齿形变形、充料不全的问题；若采用数控铣削从整块铝基板上加工成型，根部的圆角过渡也能减少铣削加工时的应力集中，同时避免尖角位置在长期热胀冷缩循环中产生微裂纹。整个结构没有额外的活动部件，依靠纯几何形态实现换热效率优化，既可以单独作为无源散热组件使用，也可以和温控风机、温度传感器组合成完整的主动散热模组，适配不同热负载等级的工业设备散热需求。
