四滚珠轴承四工位日内瓦间歇传动装置

　　这套四工位日内瓦间歇传动结构，核心是将连续回转输入转换为精准的步进式间歇输出，在轻工装配、多工位转台、分度送料场景里承担工位切换的核心传动职能。整套装置的输出端搭载四个工位承载位，每完成一次输入轴整周回转，输出转盘就精准转过90度，在非转位区间输出端完全锁止，工位定位刚性充足，不需要额外加装工位锁止机构就能满足装配、检测、压装工序的定位要求。

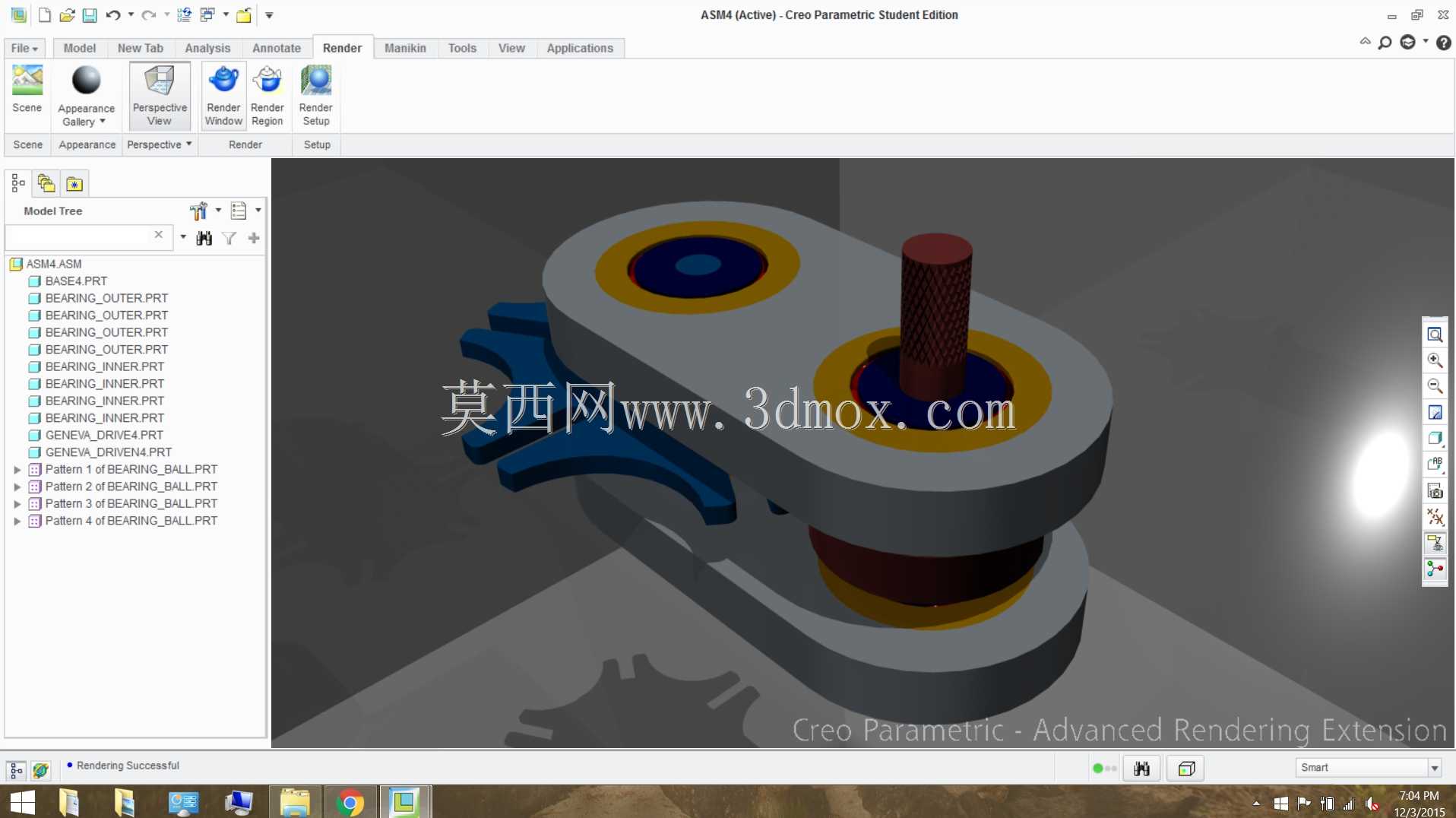

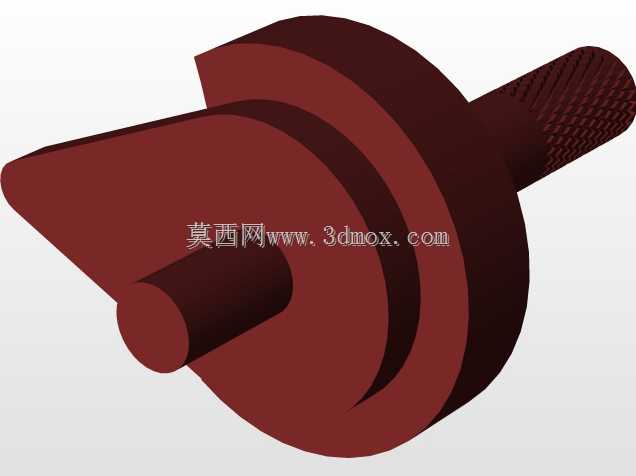

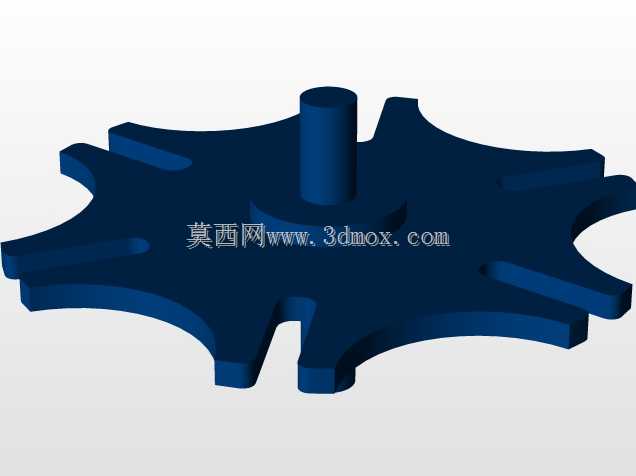

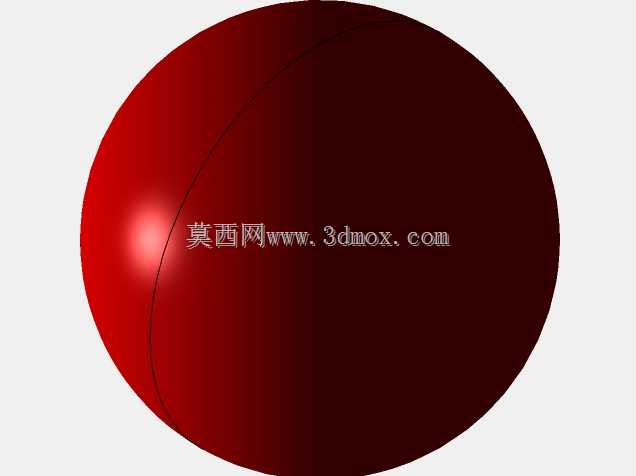

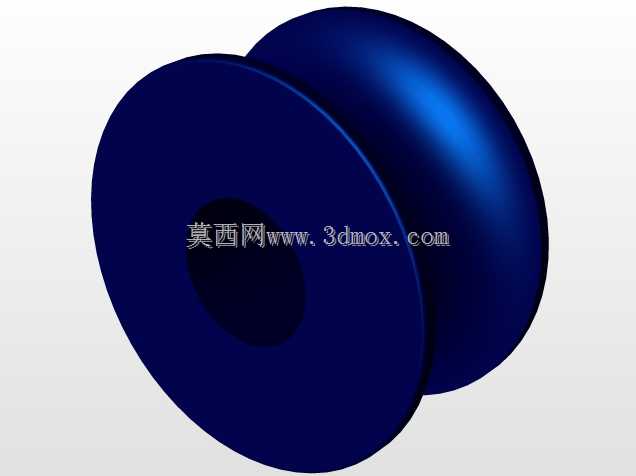

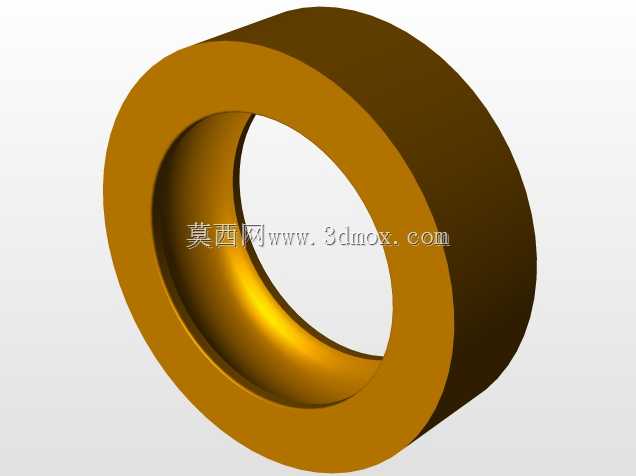

　　设计初期首先敲定槽轮的槽数为4，对应四工位分度需求，槽轮的锁止圆弧与输入拨盘的锁止凸缘做了贴合间隙优化，转位启动和终止瞬间的冲击被控制在合理区间，拨销进入和退出径向槽的轨迹做了切线方向校核，避免拨销和槽侧壁出现硬刮蹭。四个深沟球轴承分别布置在槽轮转轴、拨盘输入轴的支撑点位，转轴的跨距按照径向载荷分布做了分配，两个支撑轴承分别靠近传动受力侧，抵消拨销切入时产生的径向交变载荷，转轴的轴肩高度按照轴承内圈定位要求设计，轴承外圈嵌入箱体轴承座孔内，孔位的同轴度在建模阶段就做了装配约束校核，避免后续实物装配出现轴系卡滞。

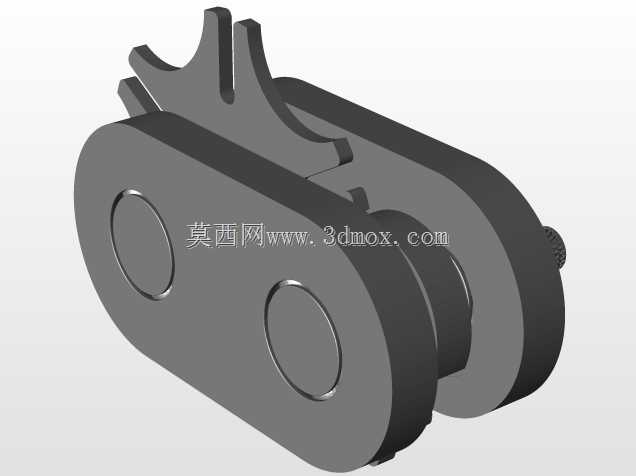

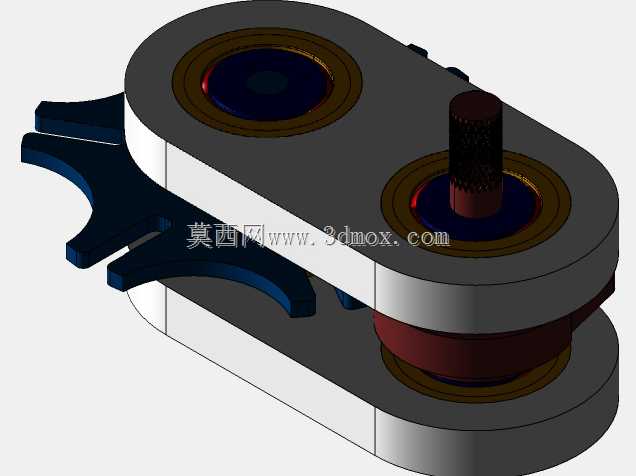

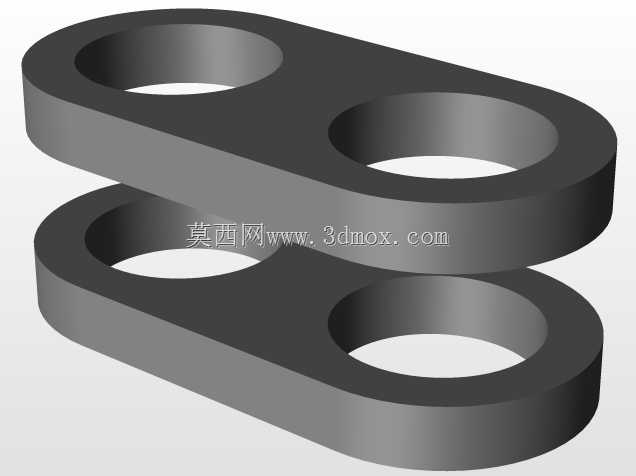

　　从安装边界来看，整套装置的主体轮廓为双层叠置的安装板结构，下层底板预留了和设备机架对接的安装孔位，上层板承载槽轮与输出工位接口，输入轴竖直向上伸出，轴端预留了和同步带轮、联轴器对接的配合轴段，输出转盘的工位安装面和底板安装面的平行度在建模时通过基准面约束锁定，整体外轮廓没有突出的尖锐结构，外围的蓝色拨叉防护件覆盖了槽轮的外露传动间隙，避免调试过程中异物卷入传动副。

　　功能特性层面，这套日内瓦机构不存在往复空行程，转位动作完成后立刻进入刚性锁止状态，和棘轮分度、气动分度盘相比，传动比恒定，分度精度由零件加工精度直接保证，长期运行不会出现分度漂移，适合高节拍的连续生产场景。设计过程中特意将槽轮的槽口做了微量的导入倒角，拨销端部加装了滚动衬套，把拨销和槽壁的滑动摩擦转换为滚动摩擦，降低长期运行的磨损量，衬套的磨损后更换不需要拆解整个槽轮组件，维护便捷。

　　建模时所有运动部件都做了动态干涉检查，拨盘整周回转的全过程中，拨销、锁止弧、槽轮三者的运动间隙全程保持均匀，没有出现运动干涉点位，四个滚珠轴承的装配位预留了标准轴承的安装公差，选用通用标准件即可直接替换，不需要定制特殊规格轴承。装置的输出工位面可以直接搭载工装夹具、检测探头、压装头，输入侧可以对接减速电机、手轮或者同步传动链路，既可以用在全自动多工位组装设备里做分度转台，也可以用在教学演示台架上展示间歇传动的工作原理，甚至可以直接适配增材制造工艺做快速原型验证，打印完成后装配标准轴承就可以顺畅运转，不需要额外做大量二次加工。整套结构的受力路径清晰，输入扭矩从拨盘传入，通过拨销驱动槽轮完成步进，载荷最终通过转轴、轴承传递到底板安装面，没有多余的传力零件，结构紧凑，占用设备内部空间小，在狭小的设备舱内也能完成布置安装。
