简易槽轮间歇传动机构结构设计

　　槽轮间歇传动机构是自动化生产线、轻工包装设备、多工位转台设备中极为常见的间歇分度执行部件，这类结构的核心作用是将输入轴的连续匀速旋转运动，转化为输出端的周期性间歇转位动作，相比凸轮分度器，槽轮机构结构更简单、加工成本更低，在中低速、分度精度要求适中的工位切换场景中应用十分广泛，比如小型灌装设备的瓶体转位、半自动装配线的工装台换位、教学演示用的间歇运动教具，都能看到这类结构的身影。

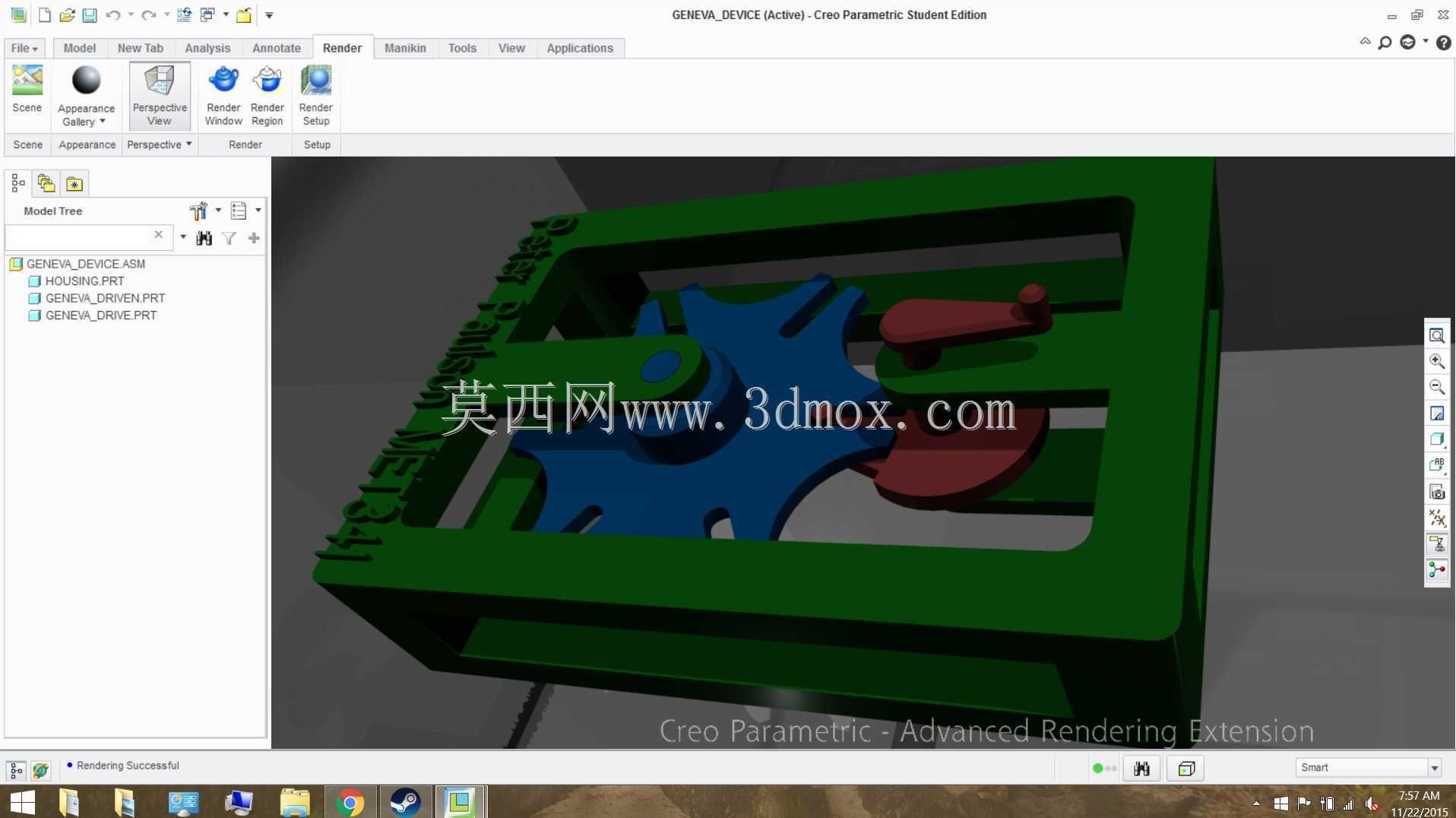

　　这套简易槽轮机构采用外啮合平行轴布局，主动拨盘与槽轮组件集成在一体式框架内，框架采用框型封闭结构设计，两侧的支撑板同时承担轴承座的安装定位功能，省去了额外的支撑座零件，既压缩了整体的安装占用空间，也能保证两根传动轴的平行度公差控制在合理范围内，避免装配后出现卡滞、磨损不均的问题。主动拨盘上的圆柱销采用偏心安装设计，拨盘每旋转一周，圆柱销就会嵌入槽轮的径向槽内，带动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定位置，不会因为负载惯性出现溜转错位，保证工位停留阶段的定位稳定性。

　　从结构设计细节来看，这套槽轮的槽数设置为六槽，对应每次转位的分度角度为60度，这个槽数选择是兼顾传动平稳性和动停比的折中方案：槽数越少，槽轮转动时的角加速度越大，启动和停止阶段的冲击载荷越明显，对零件的抗冲击性能要求更高；槽数过多则会导致锁止弧的配合长度不足，锁止阶段的定位刚性下降，容易在外力扰动下出现偏移，六槽结构的动停比为1:2，也就是拨盘旋转一周的周期内，槽轮的转动时间占三分之一，静止停留时间占三分之二，刚好匹配大多数多工位设备需要预留足够装配、加工、检测时间的工况需求。

　　零件的外形尺寸设计上，整体框架的长宽尺寸控制在紧凑范围内，安装面预留了对应的固定孔位，可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接工装。主动轴的输入端预留了标准的轴伸长度，可以直接连接驱动电机、同步带轮或者手轮，适配不同的驱动输入方式。槽轮的输出端可以直接安装工装转盘、夹具安装板，不需要额外设计传动转接结构，减少了整个传动链的累计误差。框架内部预留了足够的运动间隙，槽轮转动时不会和框架内壁、拨盘组件发生运动干涉，所有转动副的位置都预留了润滑脂存储空间，日常维护时只需要定期补充润滑脂，就能保证长时间运行的磨损量控制在允许范围内。

　　设计过程中特意做了结构简化处理，没有采用复杂的变位槽型或者附加缓冲结构，所有零件都是规则的平面轮廓，不管是采用FDM3D打印制作教学演示样机，还是采用铣削加工制作金属材质的实际工况用部件，都能快速完成加工，不需要复杂的工装夹具。锁止弧的配合间隙控制在0.1毫米以内，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致锁止阶段的窜动量超标，影响分度精度。拨盘上的圆柱销采用可拆卸设计，长时间运行出现磨损后，可以单独更换圆柱销，不需要更换整个拨盘零件，降低了后期的维护成本。

　　实际应用中，这类简易槽轮机构特别适合中低负载、转速不超过每分钟60转的间歇转位场景，比如小型文具组装设备的工位切换、标签粘贴设备的工件转位、教学实验台的传动演示单元，相比其他复杂的间歇传动结构，它的故障点更少，装配调试难度更低，不需要复杂的调整就能达到预期的传动效果。安装时只需要保证两根传动轴的平行度，以及拨盘圆柱销和槽轮径向槽的对中精度，就能顺畅运行，即使是刚接触机械结构设计的从业者，也能快速完成装配调试。另外这套结构的整体重量较轻，采用工程塑料打印时总重量不足两百克，即使是安装在小型桌面设备上，也不会带来过大的负载负担，适配性很强。
