起重吊装吊钩组件结构设计

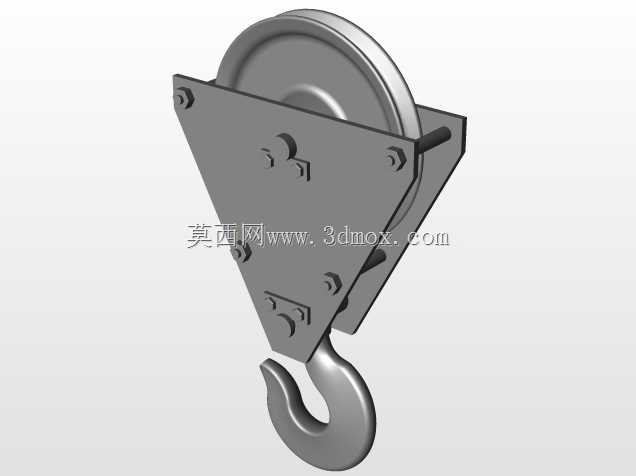

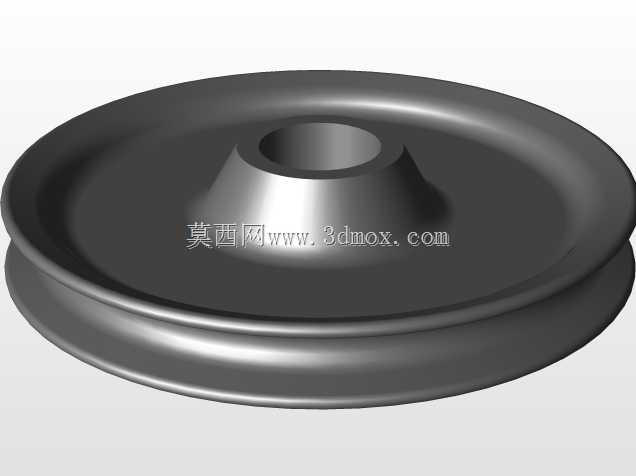

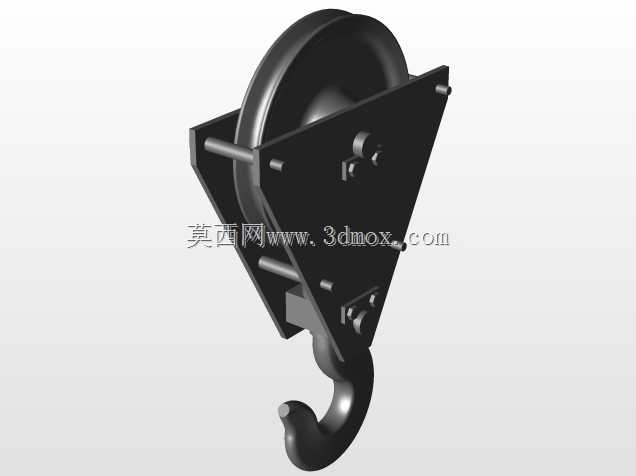

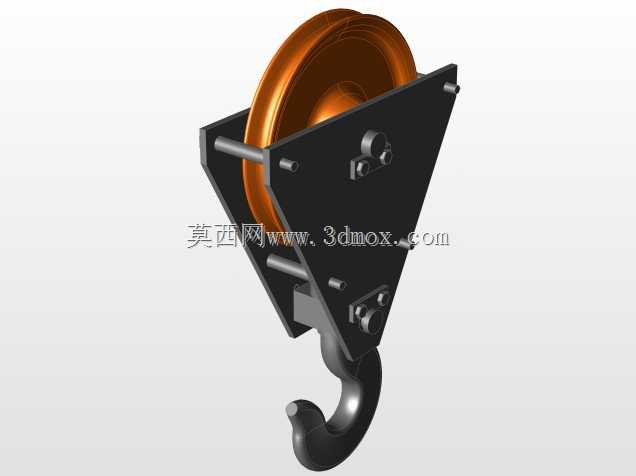

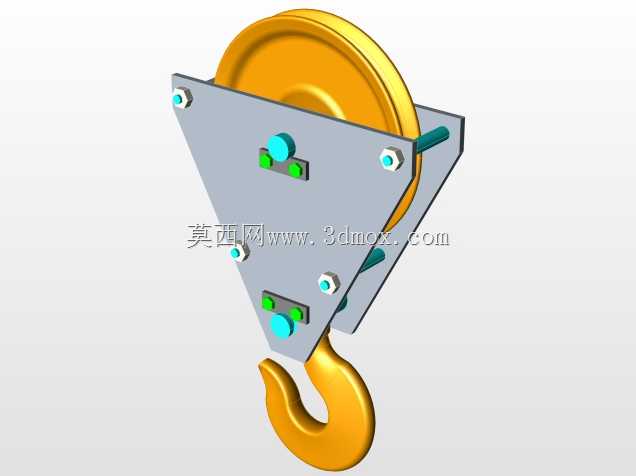

　　吊钩组件是起重作业里直接承接吊重的末端执行构件，在车间桥式起重机、港口门座吊、工程履带吊以及厂区物料转运的电动葫芦工况中都处于载荷传递的最末端，整套构件的结构合理性直接决定起吊作业的安全边界与现场适配能力。从载荷传递路径来看，起升钢丝绳绕过滑轮组后将拉力传递至吊钩横梁，吊钩钩体穿过横梁中心承载孔，下端钩弯部位挂接吊索、卸扣或者被吊工件的吊耳，所有竖向载荷最终都要经由钩杆、钩身圆弧段分散到横梁与滑轮架结构上，设计过程中每一处配合面的尺寸冗余都不能脱离实际吊装场景的受力特征。

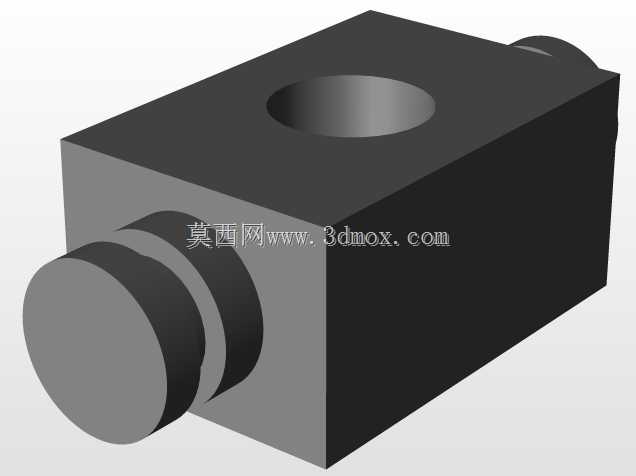

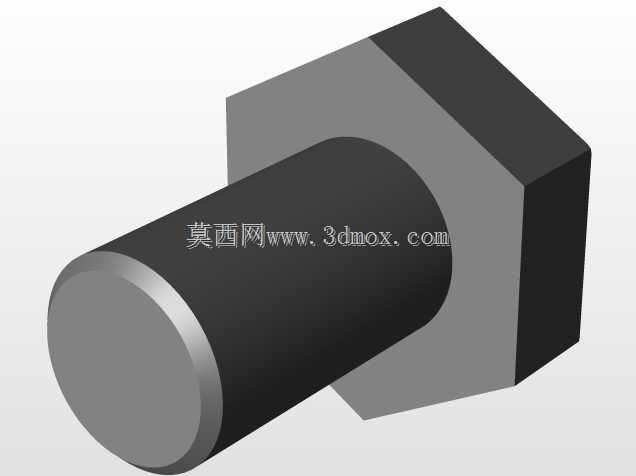

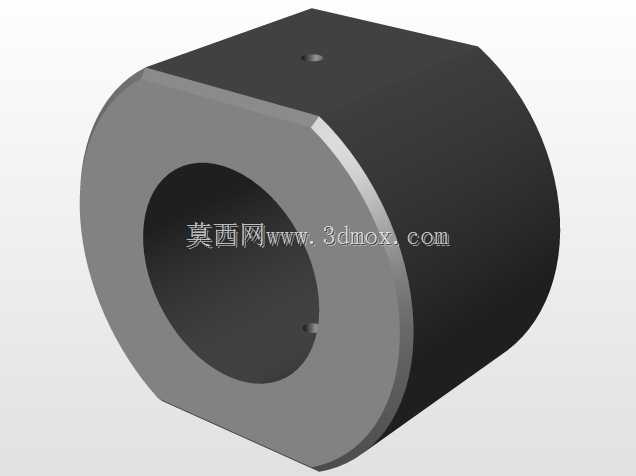

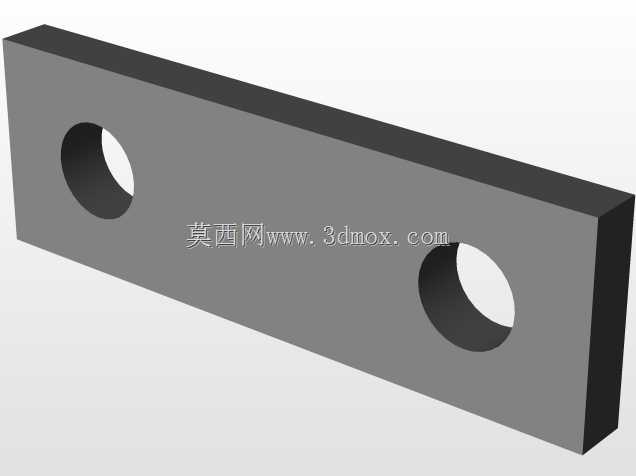

　　做这套构件三维设计时，首先要敲定的是钩体与横梁的配合关系：钩杆上端加工出外螺纹，装配时钩体自下而上穿入横梁的中心通孔，上端旋入吊钩螺母完成轴向限位，螺母与横梁接触面之间加装推力轴承，让吊钩在挂接吊物后可以随吊索方向自由水平回转，避免多绳吊装时钢丝绳扭结、吊索互相缠绕。横梁本身采用方块式承力结构，两端搭在滑轮架的夹板开口槽内，横梁的轴向长度要保证两侧滑轮夹板安装后留有足够的侧向间隙，既不能间隙过大导致横梁在槽内横向窜动，也不能间隙过小在重载变形后出现卡滞。

　　钩身的轮廓设计是整个组件的核心，钩弯段不能做成简单的等半径圆弧，实际建模时钩身从上端直杆段向下过渡，曲率半径沿着钩弯走向逐步变化，钩尖位置做向内的安全挡片安装位，用来配套弹簧式防脱棘爪，吊索挂入钩腔后棘爪自动回弹封住钩口，防止设备行走、吊物晃动时吊索从钩口滑脱。钩身的截面采用带圆角的近似椭圆截面，相比等直径圆截面，在钩弯受拉侧与受压侧的材料分布更贴合弯曲应力的分布规律，受拉边缘的截面厚度适当加大，抵消钩弯部位因曲梁效应产生的附加拉应力。

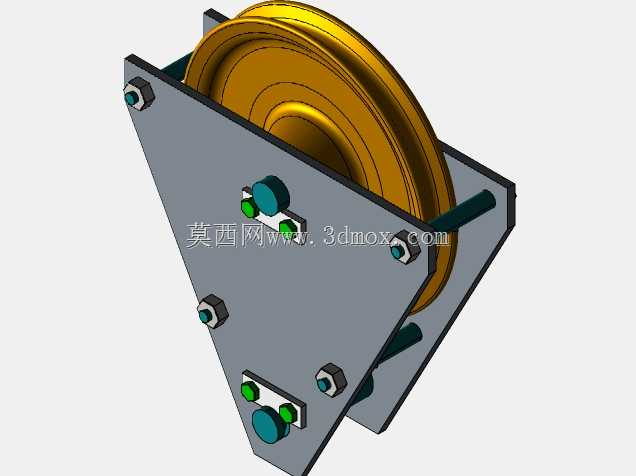

　　安装边界方面，横梁的方块外形尺寸需要和上方滑轮组的夹板开档尺寸匹配，横梁两端的支撑面宽度要覆盖夹板的承力面，避免局部压应力超过板材许用值；钩体下端钩腔的开口宽度要适配常用卸扣的销轴直径、吊装带的环眼厚度，常规车间十吨级工况下钩口净宽要保证最大规格的柔性吊带环眼可以顺利放入，同时钩腔深度要满足吊索受力后不会向钩口方向滑移的几何要求。三维装配过程中要同步校验运动干涉：吊钩满圈回转时，钩尖、防脱挡片和上方横梁下端面、滑轮架侧板之间要预留足够安全间隙，即便钩体受载出现小幅弹性伸长、横梁发生微挠曲，也不会出现运动磕碰。

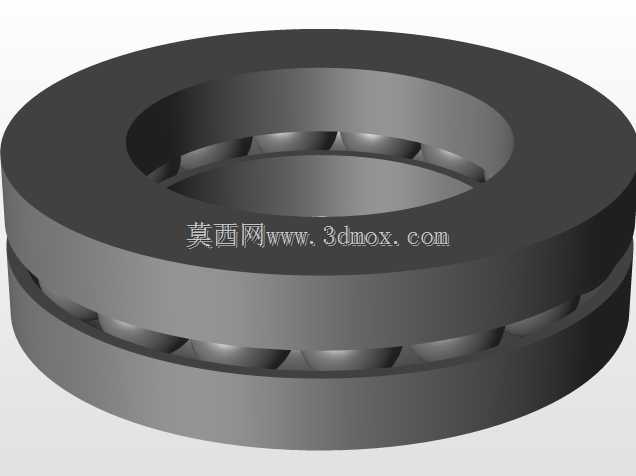

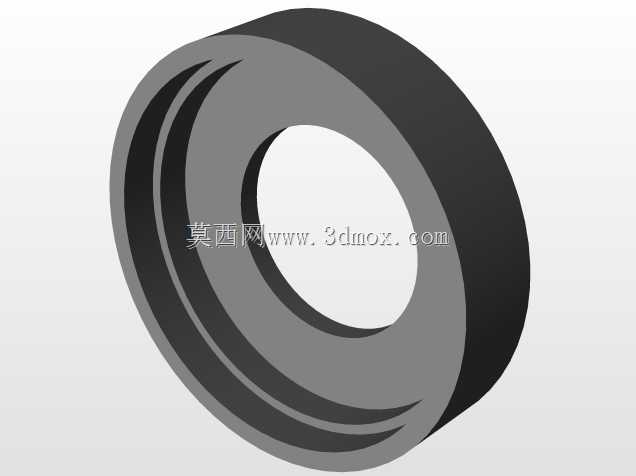

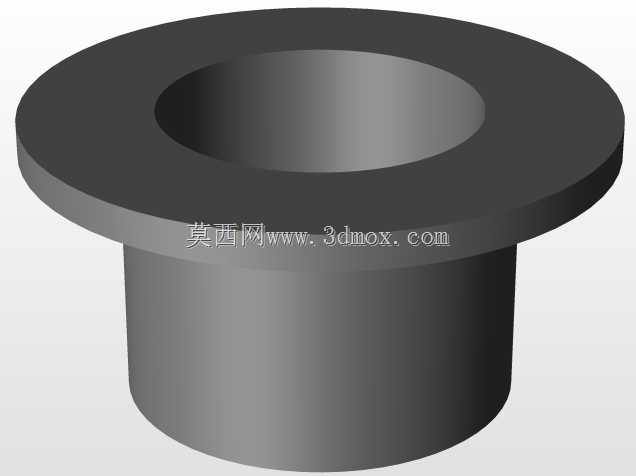

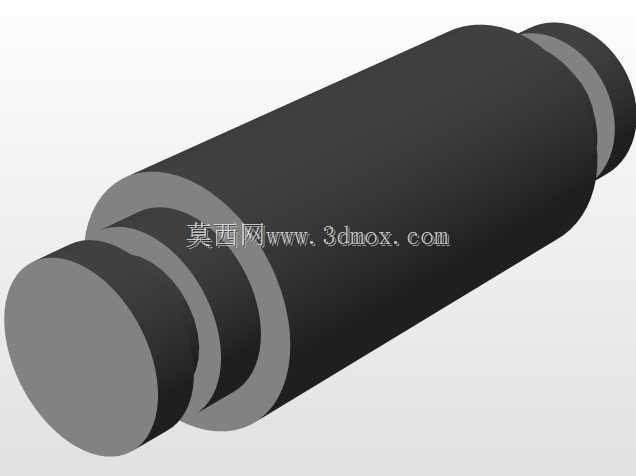

　　结构细节处理上，钩杆和螺母配合的螺纹段要留出退刀槽，退刀槽位置避开螺纹收尾的高应力区，槽底做圆角过渡避免应力集中；横梁中心穿孔的孔口两端加工倒角，既方便钩体穿装，也能减少孔口边缘对钩杆表面的剪切划伤。推力轴承的选型匹配钩杆轴径，轴承上下端面分别贴合螺母下端面与横梁上端面，轴承的密封结构要能适应车间多粉尘、露天作业多雨露的工况，避免颗粒物进入滚道造成回转卡滞。

　　现场使用层面，这套吊钩组件既可以随主机出厂配套在全新起重设备上，也可以作为老旧葫芦、吊机的备件替换，建模时所有配合尺寸都遵循通用吊具的安装互换逻辑，不需要对上方滑轮架做额外切割、焊接改造就能完成换装。设计阶段还提前考虑了载荷试验的校验空间，钩体加载额定载荷的1.25倍静载试验时，钩身开口的弹性变形量要控制在标准允许范围内，卸载后变形完全回弹，不能出现永久塑性形变；横梁受载后的最大挠曲点位于中心孔位置，挠度值远低于跨度的允许限值，保证长期循环吊装后尺寸精度稳定。
