轴类零件倒角工艺三维演示结构

　　在常规机械加工与三维结构设计的日常工作里，倒角从来不是可有可无的装饰性特征，而是直接影响零件装配顺畅度、操作安全性、应力分布状态与后续工艺可达性的关键细节。这套轴类组合演示结构，把倒角特征在不同轴段、不同配合界面上的作用直观呈现出来，没有冗余的复杂曲面，所有几何特征都围绕实际机加工与装配场景搭建，能帮结构设计新人快速建立倒角特征的工程认知，也能作为工艺交底时的可视化参照。

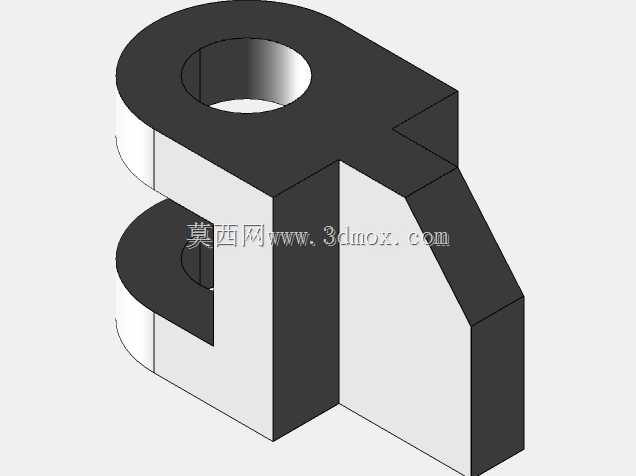

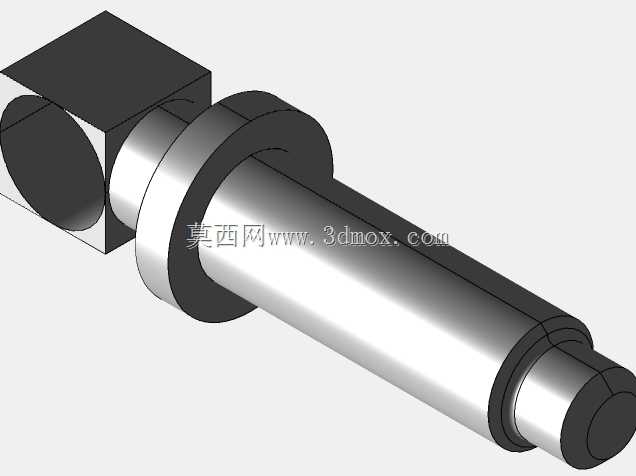

　　从实际产线的装配场景来看，这类带多段轴颈、端部配合块的轴类零件，常见于小型工装夹具的导向轴、半自动设备的摆臂传动轴、检测工位的定位芯轴这类工况。零件左端的方块连接座，是用来和外部摆臂、滑块或者锁紧压块做端面贴合的，方块上开出的横向通孔用于穿装锁紧销或者连接螺栓，轴身从方块端面同轴伸出，依次分布着定位轴肩、光滑工作轴段、末端小直径配合轴头。如果所有轴段的交接棱边都保留尖锐直角，装配时首先会遇到两个棘手问题：一是轴头往对应安装孔里插装的时候，尖锐棱边很容易刮伤孔壁的精加工面，尤其是铜套、尼龙衬套这类软质配合件，刮伤后会直接出现配合间隙超差、运转卡滞的问题；二是轴肩和配合零件端面贴合时，直角棱边处无法避免的加工毛刺、微小圆角残留，会让两个贴合端面没法完全靠紧，出现轴向定位窜动，锁紧后零件偏斜的故障。

　　这套演示结构里的倒角设计，完全对应现场加工的实际需求。最末端小轴头的外圆端部做了小角度45度倒角，这个倒角的核心作用是装配导向：轴头插入衬套孔时，倒角斜面先进入孔口，自动修正轴与孔的微小同轴度偏差，不需要反复敲击调整就能顺利滑入，同时倒角去掉了端部最锋利的外圈棱边，搬运、装配过程中不会划伤操作工人的手部，也不会磕碰掉棱边产生金属碎屑掉进配合腔。轴肩位置的过渡倒角则兼顾了应力释放的作用，轴类零件在承受交变弯曲载荷的时候，轴径突变的直角位置是应力集中系数最高的区域，长期往复载荷下很容易从棱边位置萌生疲劳裂纹，在轴肩根部加工出符合规范的倒角，能把局部应力峰值降低30%以上，大幅提升轴件的疲劳使用寿命。左端方块连接座的各个外露棱边也做了均匀倒角，既去掉了铣削加工后残留的毛刺飞边，也避免方块棱边和相邻安装零件发生硬磕碰，划伤其他部件的涂装或加工面。

　　从建模思路的角度拆解这套结构，所有倒角特征都遵循工艺优先的原则，没有为了视觉效果随意设置倒角尺寸。轴端导入倒角的尺寸通常取轴径的1/20到1/10，比如直径20mm的配合轴段，倒角边长取1mm到2mm就足够，倒角过大会减小轴端配合面的有效接触长度，影响配合的同轴精度；轴肩处的过渡倒角尺寸要小于相配零件孔口的倒角尺寸，保证装配后轴肩端面能完全压紧相配零件的端面，不会出现两个倒角互相顶住、端面无法贴合的假锁紧问题。方块座上销孔的孔口位置也预留了倒角空间，实际加工时这个孔口倒角可以容纳螺栓头的圆角、引导销钉插入，同时避免销孔孔口的应力集中导致方块座受侧向力时开裂。

　　安装边界方面，这套轴件的轴向定位依靠中间的环形轴肩，轴肩左侧的轴段插入方块座的安装孔后，可以通过焊接或者顶丝锁紧实现周向固定，轴肩右侧的长轴段用来套装转动衬套、传动摇臂或者复位弹簧，末端小轴头则穿入设备机架的支撑孔内做径向限位。所有倒角特征都不会超出零件的最大外轮廓边界，轴身最大直径处的轴肩外圆小于方块座的对角尺寸，安装时方块座可以嵌入外部构件的卡槽里实现周向防转，不需要额外加工防转平面。长轴段的光滑外圆是主要工作表面，倒角处理后的棱边不会在套装弹簧、密封圈的时候刮伤橡胶密封件的唇边，能有效延长密封组件的使用寿命，避免设备运行过程中出现润滑脂泄漏、粉尘进入配合腔的问题。这类倒角特征的规范化建模，也能直接对接后续数控车削的加工路径，编程时倒角工序可以和外圆车削在同一道工序完成，不需要额外安排钳工去毛刺工序，能有效压缩零件的加工周期，降低单件制造成本。
