涡轮压缩机离心叶轮精密结构造型

　　离心式涡轮压缩机的叶轮是整台设备中直接完成能量转换的核心旋转部件，气流从叶轮轴向入口进入流道后，随高速旋转的叶片获得动能与压力能，再经扩压器、蜗壳收集并减速增压，最终输出稳定的高压气体。这类结构广泛出现在工业空压机、涡轮增压机组、小型燃气轮机、燃料电池空气供给系统以及部分通风增压设备中，其几何形态直接决定压比、效率、运行转速区间和喘振边界。

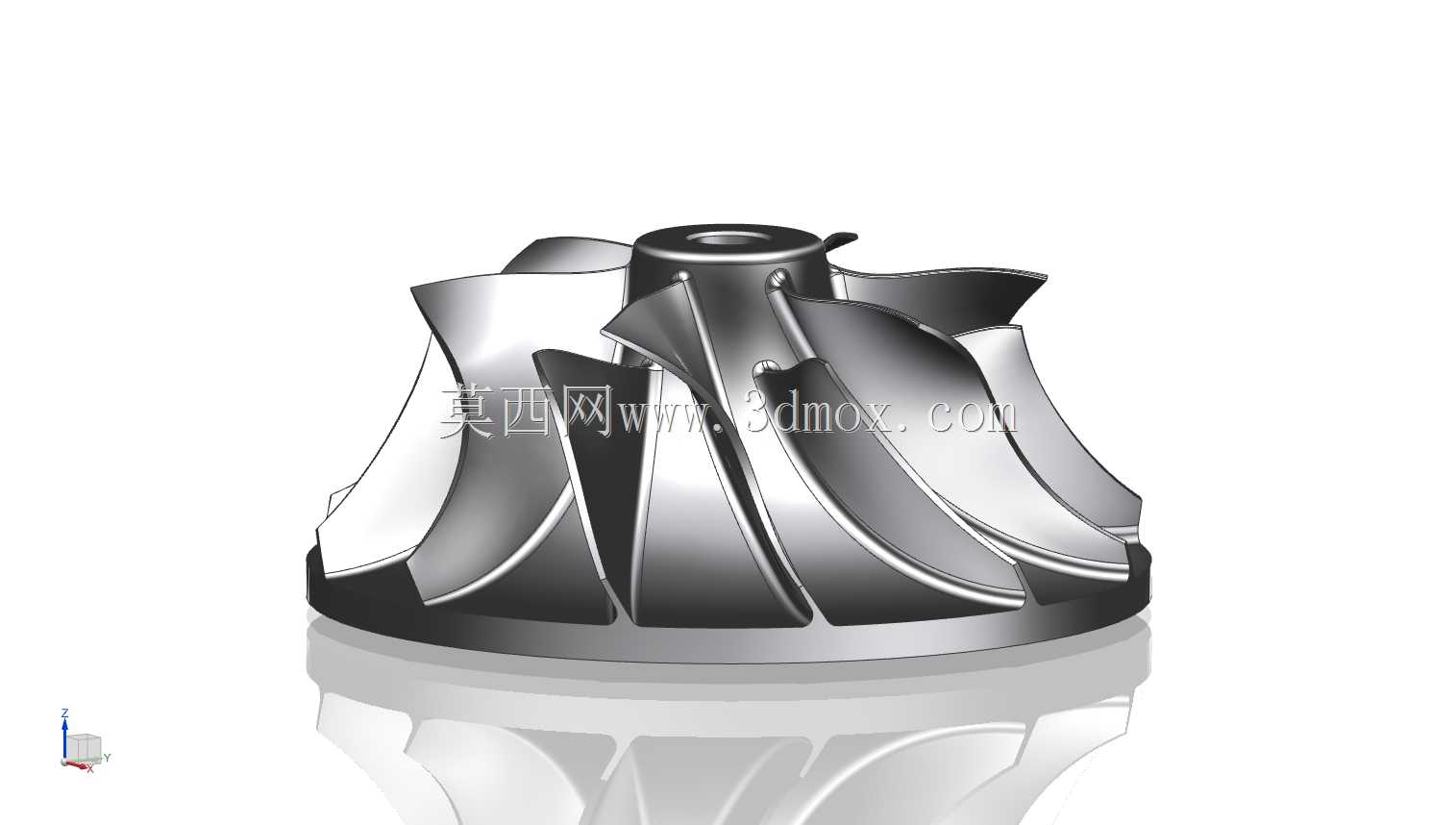

　　该叶轮采用后弯式三元叶片布局，叶片沿轮毂曲面从入口向出口连续扭转，进口段前缘较薄并顺应来流方向，出口段则与轮盘外缘形成较大覆盖角。与直叶片相比，这种空间曲面能够减小气流在流道内的折转损失，使气体沿叶高方向的速度分布更均匀；在高转速工况下，后弯叶片还具有较平缓的压力—流量特性，有利于拓宽稳定工作范围。模型中叶片数量与相邻流道宽度经过协调，既保证单周向流道有足够通流面积，也避免叶片过密带来摩擦面积增加。

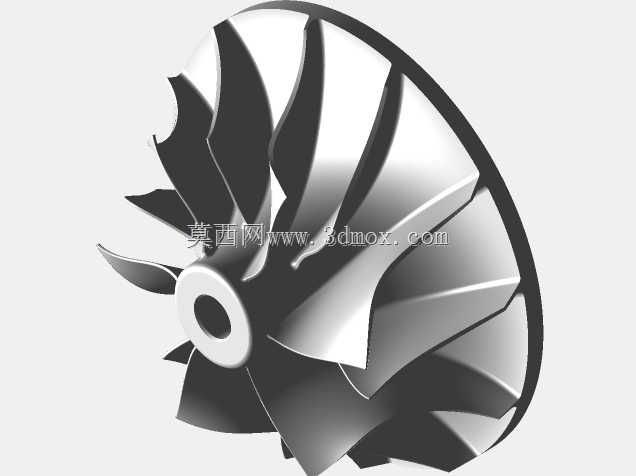

　　轮盘部分承担离心载荷传递功能，中心设置带孔轮毂，用于与主轴或轴套配合。轮毂孔周边材料厚度明显加大，可把叶片根部的巨大离心力集中传递到轴系；外缘轮盘则随半径增大逐渐过渡，形成兼顾刚度与质量的盘形结构。叶片前缘靠近入口处高度较大，后缘靠近出口处高度降低，流道从轴向进气逐步转向径向出气，符合离心叶轮典型的气动路径。轮盖侧在实际装配中可与罩壳形成微小间隙，模型所呈现的开放叶片轮廓便于检查叶顶间隙、流道阻塞和装配干涉。

　　从建模思路看，这类零件不能只按外观曲面拉伸处理。叶片型面需要先建立轮毂面和外轮盖控制线，再依据进口安装角、出口安装角、叶片包角和厚度分布生成空间叶型；前缘与后缘要做圆滑收边，避免应力集中和气流分离。叶片与轮盘交接处应保留合理过渡圆角，因为高速旋转时，叶根区域同时承受离心拉应力、振动弯曲应力和气动交变载荷，尖角会显著降低疲劳寿命。中心孔、端面和键连接或锁紧结构则要结合轴系尺寸确定，保证叶轮在额定转速下可靠定位。

　　安装边界方面，叶轮的轴向入口直径、出口外径、叶片出口宽度、轮毂孔径和端面定位尺寸是选型与装配的关键。入口需对准进气导流段，不能与进气管壁发生摩擦；出口外侧要预留扩压器进口间隙，间隙过小会因热膨胀和转子振动碰擦，过大则会增加泄漏回流。轴向锁紧通常依靠轴肩、螺母或拉杆完成，设计时要校核端面跳动和径向跳动；对于高速轻量化叶轮，还应考虑材料密度、屈服强度、断裂韧性以及残余不平衡量。

　　在实际设备中，叶轮工作环境并不理想。空气含尘、油雾或冷凝水时，叶片表面容易积垢，导致动平衡恶化；频繁启停会引起低周疲劳，接近喘振线运行则会产生强烈气流脉动。因此结构造型除追求气动效率外，还要让叶根圆角、轮盘厚度和轮毂夹持区具备可制造、可检测、可修配的工程特征。该三维造型完整呈现了离心叶轮的叶片扭转、轮盘过渡和中心安装区域，可用于流道结构分析、装配关系检查、加工路径规划以及旋转机械原理演示，帮助设计人员在投入样机前直观评估气动外形与机械边界之间的匹配关系。
