回转体晶格陀螺立方体多孔结构

　　这套结构件的建模起点并不是常规机械装配，而是从周期性空间曲面的拓扑生成入手。立方体边界内布置了多组连续回转形态的晶格单元，单元之间通过曲面过渡相互连接，最终形成外轮廓规整、内部孔隙贯通的实体块。与简单圆孔阵列或杆系点阵不同，该构型没有明显的直杆交点和尖锐应力集中区，承载路径更接近连续曲面传力，适合用于吸能、缓冲、轻量化填充以及特殊介质导流等场景。

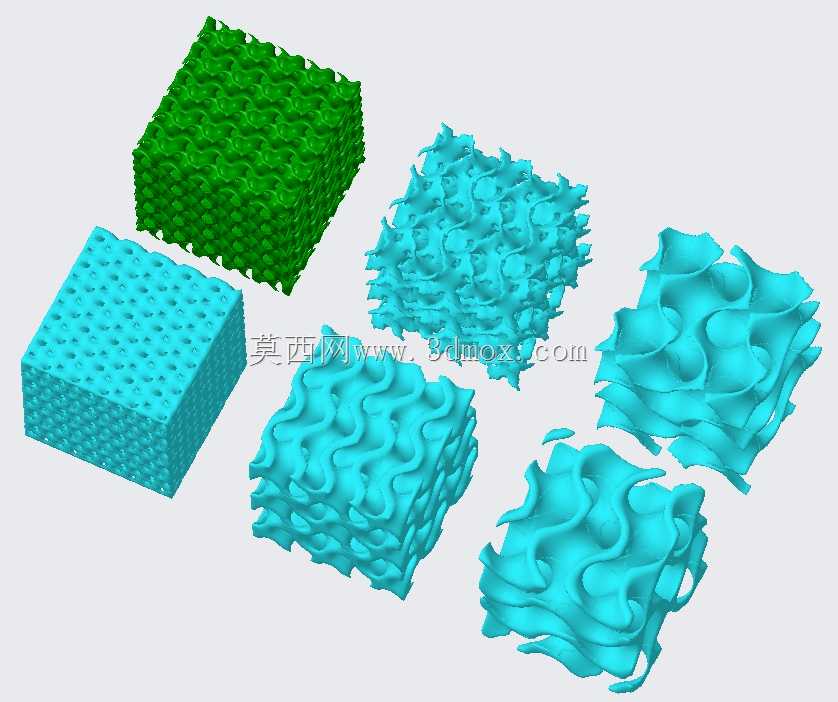

　　从实际用途看，这类多孔立方体可以作为缓冲垫内部的承载骨架，也可以放入轻量化箱体、支座或实验夹具中，用于在限定空间内降低质量并保留一定压缩刚度。若采用增材制造方式加工，连续曲面晶格比细小悬垂杆结构更利于控制成形质量；若用于热交换或流体扰动，贯通孔隙能够增加介质接触面积，并使流道在三维方向上反复转折。模型中同时呈现了由密到疏、由规则到波浪化的多种形态，便于对比不同孔隙率和曲面振幅对外观、刚度与流动特性的影响。

　　设计思路上，外框采用标准立方体边界，保证结构在装配时具有明确的安装面和定位基准。内部晶格并不依赖后期布尔切割拼凑，而是以空间周期函数驱动曲面生成，再与立方体外轮廓进行实体约束。这样处理的好处是，单元在边界处不会出现破碎杆件，六个外表面均能保持连续、可贴合的接触区域。较密的构型表面呈现细小凹坑和规则起伏，适合需要较大接触面积或较高初始刚度的场合；较开放的构型则具有更大的孔隙和更明显的波浪通道，压缩变形空间更大，流体通过时的扰动也更强。

　　外形边界以立方体为基础，长宽高方向保持一致，安装时可按块状填充件处理。底面和顶面均可作为贴合面，侧面不需要额外预留法兰或凸台；若嵌入设备内腔，只需在外部给出限位台阶或粘接、压装空间。由于不同变体的孔隙率差异较大，选型时不能只看外轮廓尺寸，还要结合晶格壁厚、单元周期和曲面振幅判断承载能力。密实体变体适合承受面压并保持外形，疏松变体更适合大变形吸能或介质穿过。

　　结构建模时需要重点控制三类边界：第一是立方体外表面与晶格的交接线，应避免出现零厚度薄片；第二是相邻回转单元的融合区域，曲面曲率变化要连续，防止打印或仿真时产生局部网格畸形；第三是内部通道的最小开口，若用于流体或粉末排出，开口尺寸不能小于工艺清粉半径。对于机械工程师而言，这类模型不能直接按传统实心块估算强度，应把它看作周期性多孔材料，通过压缩仿真获取等效弹性模量、屈服平台和密实化应变，再决定是否加入蒙皮、边框或连接嵌件。

　　在设备开发中，该结构可放在冲击接触面后方，作为逐级压溃的吸能层；也可置于振动隔离部位，利用多孔骨架的屈曲变形降低峰值载荷。若用于教学或科研，它还能作为点阵结构、拓扑填充和增材制造工艺验证的样件。立方体外形使装夹和测量比较方便，六个平面可直接在平台上定位，压缩试验时也不需要复杂夹具。整体上，模型的价值不在于单个零件的传统配合，而在于展示连续曲面晶格如何在规则安装边界内实现轻量化、吸能和多孔导流的统一。
