异形握持式吹塑包装瓶结构造型

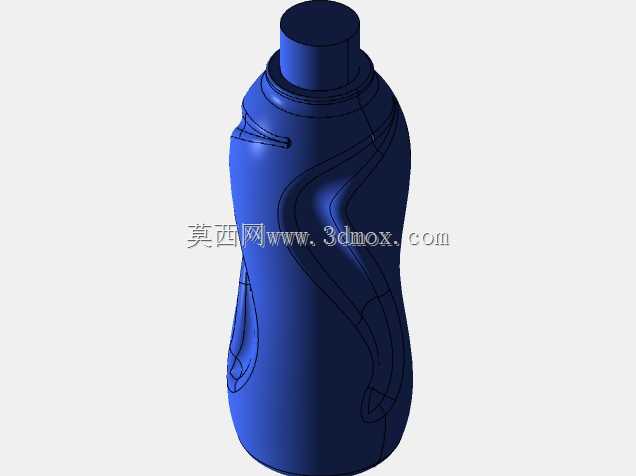

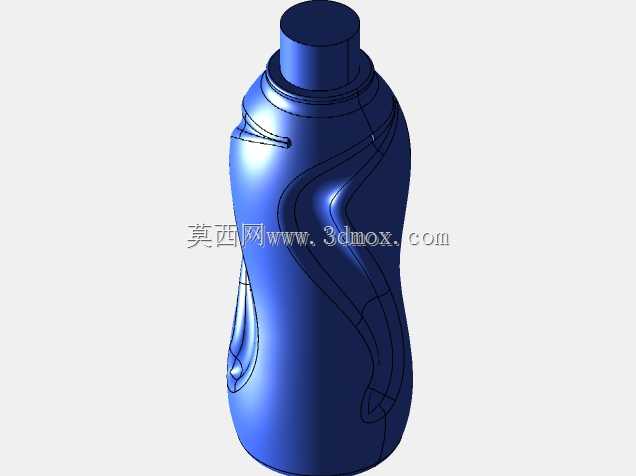

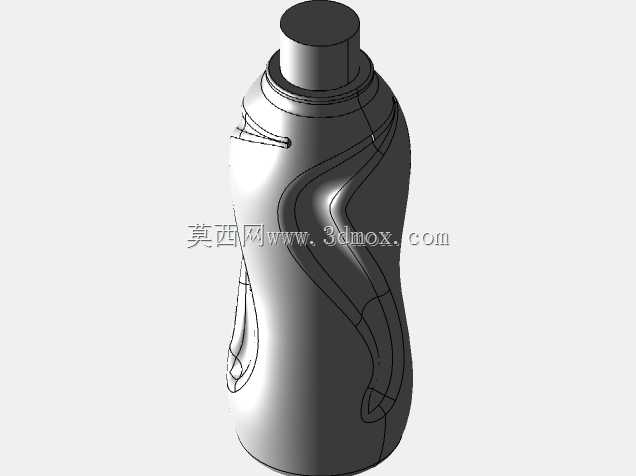

　　这款瓶体的曲面造型完全围绕日常灌装、搬运与倾倒使用场景展开，没有采用常规圆柱瓶的直壁回转结构，而是在瓶身中段做了内凹的握持曲面，单侧预留出贴合手掌虎口的让位区域，用户单手提拿满装瓶体时，手指可以自然嵌入曲面凹陷处，不需要额外加装外置提手，既减少了装配零件数量，也避免了提手连接处长期承重出现开裂的问题。这类容器常见于日化洗护、食品酱料、工业润滑液的分装场景，灌装线适配常规的旋盖封口工位，瓶口采用标准外螺纹接口，可匹配通用防盗盖、旋盖泵头或者尖嘴出料盖，不需要单独定制专属封口配件，能直接对接现有自动化灌装产线的旋盖、贴标工序。

　　从成型工艺角度看，整个瓶体所有外表面都做了顺滑的大曲率过渡，没有尖锐棱角或者局部突变的壁厚区域，吹塑过程中型坯在模具型腔里吹气膨胀时，材料可以沿着曲面均匀延展，不会出现局部拉伸过薄导致的瓶身透光、承压能力不足的问题。瓶底做了加宽的平底支撑结构，支撑轮廓的投影面积占瓶身最大截面的七成以上，灌装完成后放置在货架或者生产线输送带上时，重心落在支撑轮廓中心位置，即使输送过程出现小幅启停晃动，也不容易出现侧翻倾倒的情况。瓶身靠近底部的区域做了局部加厚，满装状态下堆叠仓储时，上层瓶体的载荷可以沿着加厚侧壁均匀传递到下层瓶底，不会出现瓶身鼓胀变形的问题。

　　设计过程中首先要锁定瓶口的安装边界，瓶口端面的同轴度需要和吹塑模具的口模定位基准保持一致，后续旋盖工序才能保证螺纹啮合顺畅，不会出现滑牙、密封不严漏液的问题。瓶口下方做了一圈凸起的限位挡圈，旋盖拧紧后盖体下端面抵在挡圈位置，既可以控制旋盖的拧紧行程，也能在贴标工序中为瓶口处的热缩膜提供定位台阶。瓶身的曲面凹陷深度需要控制在合理范围，既要保证手掌握持时有足够的贴合度，也要避免凹陷过深导致吹塑时材料无法完全贴合成型，同时凹陷区域的拔模斜度顺着吹塑模具的开模方向设置，开模时不会刮伤瓶体外表面。

　　瓶身最大外轮廓尺寸需要兼顾装箱利用率，异形曲面的最宽处、最高处尺寸匹配标准瓦楞纸箱的内部格位，单箱装入多瓶时，相邻瓶体的外曲面可以互相贴合，不会出现多余的空隙晃动，也不会因为轮廓干涉导致无法装箱。和常规圆形瓶相比，这款异形瓶的侧面曲面在贴标时，平面标签可以贴合在瓶身相对平缓的正面区域，不需要使用全周环绕的收缩标签，普通不干胶贴标机就可以完成标签贴合，降低了包装物料的成本。瓶体的壁厚分布根据受力位置做差异化设计，握持区域、瓶底支撑区、瓶口螺纹区的壁厚适当加大，瓶身上下非受力区域壁厚均匀减薄，在满足跌落测试、堆码测试强度要求的前提下，尽可能减少单瓶的原料耗用。

　　倾倒物料时，内凹的握持曲面让用户的手腕可以保持自然角度，不需要大幅度翻转手臂，瓶内物料流出时气流可以通过瓶口顺畅进入瓶内，不会出现物料间歇性喷涌的情况。瓶肩位置做了平缓的弧面过渡，残留的物料不会堆积在瓶肩死角，用户使用到最后阶段时，瓶内剩余物料可以顺着弧面全部流向瓶口，减少内容物的残留浪费。整个造型没有设置多余的外置卡扣、拼接结构，瓶体为一体吹塑成型，没有拼接缝隙，清洗时不会在缝隙处残留污渍，符合食品、日化类包装的卫生要求。建模过程中所有曲面都做到G2连续，导入吹塑模具设计环节时，可以直接基于瓶体外表面偏置出模具型腔面，不需要额外修补破面或者调整曲面曲率，分型线设置在瓶体两侧的最大轮廓位置，合模时产生的飞边可以沿着分型线快速修整，不会出现在瓶身正面影响外观的区域。
