M4内六角圆柱头长螺钉紧固件

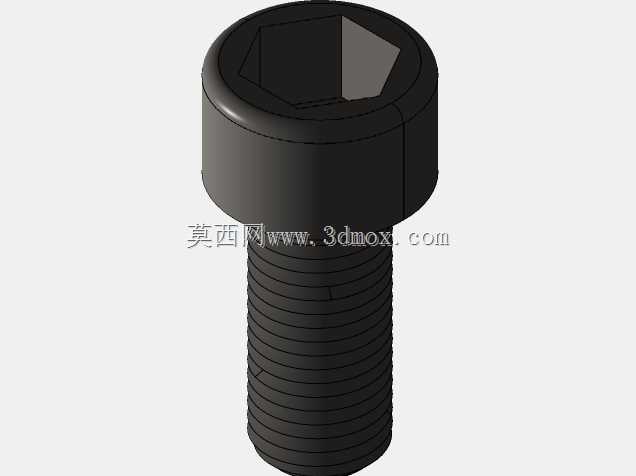

　　在自动化装配线、小型伺服模组、3D打印机框架以及各类精密工装夹具中，M4规格的内六角圆柱头螺钉属于使用频率极高的一类基础紧固件。本次呈现的这枚螺钉总长度为35毫米，采用圆柱头配合内六角驱动的结构形式，主要用于需要沉孔避让、空间受限或对头部高度有明确限制的连接场合。

　　从实际装配角度看，圆柱头螺钉相比盘头或沉头螺钉，其头部承载面积更大，拧紧时对被连接件表面的压强分布更均匀，不容易在铝合金型材、薄板或塑料件表面压出凹痕。内六角孔位于头部端面中心，配套使用内六角扳手或批头即可施加扭矩，这种驱动方式在侧向空间狭窄、外六角或十字槽工具无法垂直进入的位置尤为实用。例如在直线导轨安装座、电机法兰侧面、传感器支架以及设备内部叠层板的连接中，扳手只需沿螺钉轴线方向伸入，即可完成锁紧，操作边界要求相对宽松。

　　该螺钉的杆部加工有连续外螺纹，螺纹段占据杆身主要长度，适合旋入预制螺纹孔，或配合螺母穿过光孔进行夹紧。35毫米的总长使其能够满足多层板叠加、带隔套连接以及中等厚度支座固定的需求。设计时需要重点校核螺纹旋合深度：若旋入钢制母体，一般建议有效旋合长度不小于螺纹公称直径的1至1.5倍；若旋入铝合金、锌合金等较软材料，则应适当增加旋合长度，或采用钢丝螺套强化螺纹，以避免反复拆装后滑牙。

　　头部结构方面，圆柱头外径与高度均按标准内六角螺钉系列构建，头部下端与杆部之间设置过渡圆角，可降低热处理和拧紧过程中头杆结合处的应力集中。内六角孔的深度和对角尺寸需保证扳手充分插入，过浅会导致接触面积不足，拧紧时容易出现扳手脱出或六角孔棱边压溃。模型中对头孔、螺纹起止位置、头部倒角以及杆端收尾均进行了还原，能够在三维装配中直接用于干涉检查和空间校核。

　　在设备布局阶段，这类螺钉的安装边界不能只看螺纹孔位置。头部上方需要预留扳手插入和旋转空间，若采用球头内六角扳手，允许一定斜向操作，但仍应保证扳手不会与相邻筋板、线槽或管路发生碰撞。螺钉穿过光孔时，孔径通常略大于螺纹大径，以便吸收零件加工误差；而贴合面应保持平整，避免头部下方夹有焊渣、切屑或未清理的喷涂边缘，否则锁紧后会产生附加弯矩，导致预紧力不稳定。

　　从受力特性看，该螺钉主要承担轴向夹紧任务，不应作为定位销或承受较大横向剪切的唯一元件。当连接件承受交变载荷或振动时，可通过规定拧紧扭矩建立稳定预紧力，使结合面摩擦力传递横向载荷；对于频繁启停、冲击明显的部位，还可配合弹垫、螺纹胶或防松螺母使用。需要注意的是，内六角驱动适合较大扭矩传递，但超过材料和规格允许范围会造成杆部塑性伸长或螺纹断裂，因此选型时应结合强度等级、母材厚度和工况载荷综合确定。

　　在三维设计环境中，该模型可直接放入装配体，用于验证螺钉长度是否穿透合适、头部是否沉入避让孔、扳手操作空间是否充足，以及螺纹末端是否与内部零件干涉。对于结构工程师而言，这类标准件虽然结构简单，却决定了设备的可装配性、可维护性和连接可靠性；准确建立头部、杆长、螺纹区域和驱动孔特征，能够减少工程图阶段的返工，也让现场装配与虚拟设计保持一致。
