分块打印航空螺旋桨造型结构

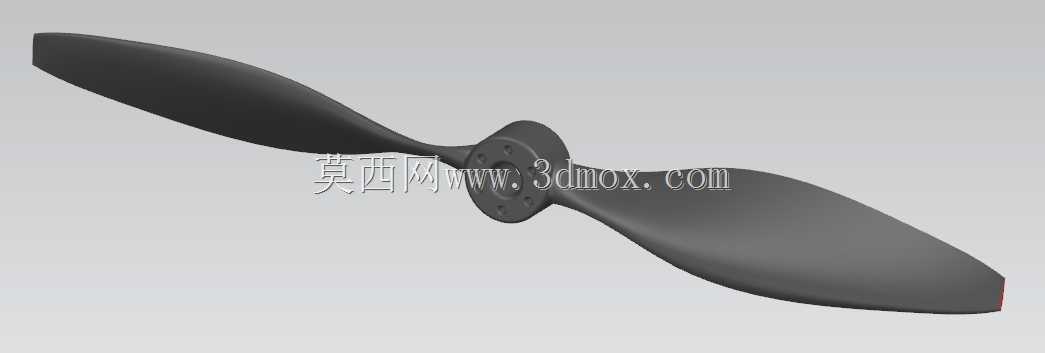

　　该结构围绕两片式螺旋桨展开，桨叶采用连续扭转曲面，从中心桨毂向叶尖逐渐过渡，弦长、厚度与扭转角沿展向同步变化，整体外形适合作为航空展示道具、教学样件或小型风洞演示件使用。中心区域设置圆形桨毂，桨毂外圆与叶片根部平滑相接，既保留螺旋桨的视觉特征，也为后续打印装配、轴孔加工或装饰固定提供基础。

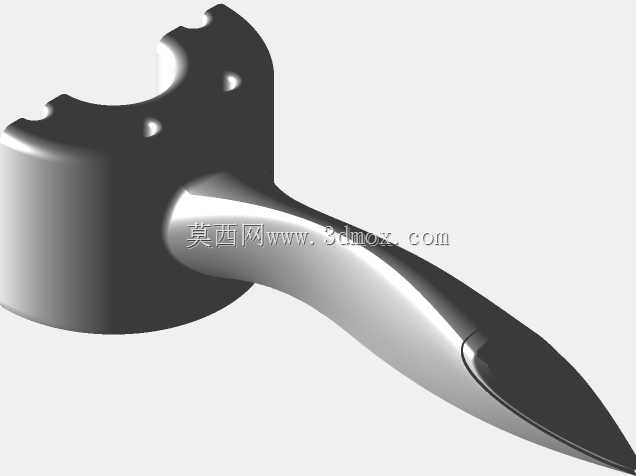

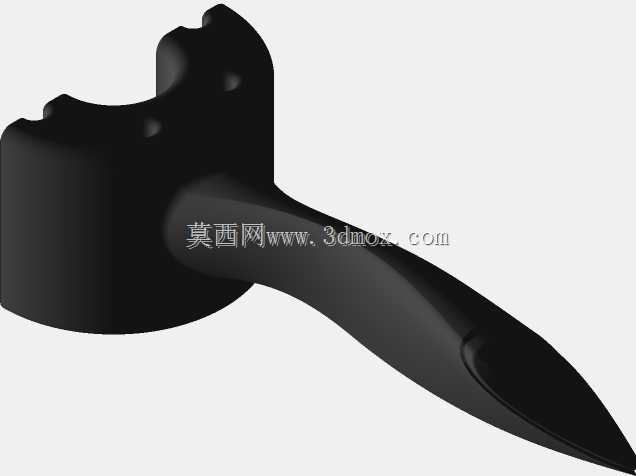

　　从实际制作角度看，整件长度接近48英寸，若采用普通桌面级设备一次成型，容易受到成型幅面、支撑高度和翘曲变形限制。因此结构在设计时按多块区域拆分，叶片可分段输出，打印后再沿定位面拼接。拆分位置避开叶根高应力过渡区，尽量布置在曲面变化较平缓的段落，使接缝对外观连续性的影响降到最低。每一段在摆放时都可选择较稳定的底面方向，减少悬空面积，也便于控制支撑量和后处理工作量。

　　螺旋桨左右两片叶片在几何关系上呈180度旋转对称，这一特征对建模和制作都有明显价值。完成单侧叶片后，可通过中心轴复制旋转得到另一侧，无需重复建立复杂曲面；在实物制作时，也可以只打印一侧叶片，再旋转180度作为另一半使用。这样不仅降低了曲面重复建模的误差，也使拼合后的桨叶在外形、厚度和扭转趋势上保持一致。对于展示用途，对称结构能够保证视觉平衡；若后续扩展为可转动演示件，对称质量分布也有利于减少旋转时的偏心。

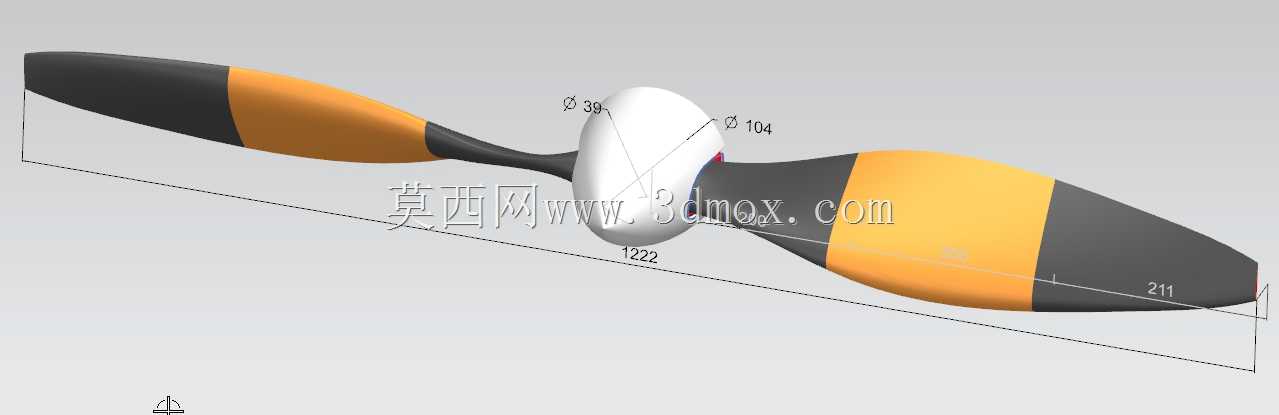

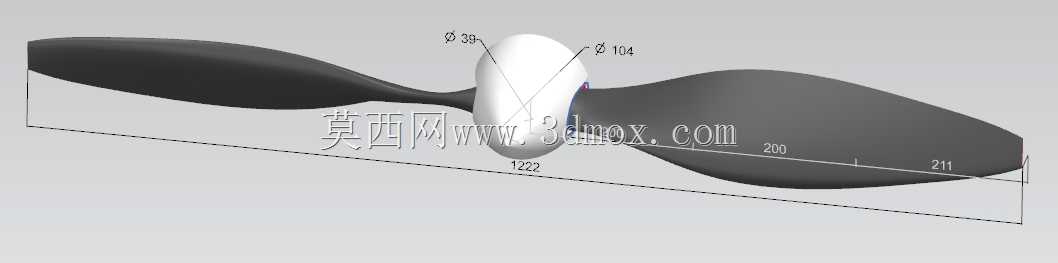

　　尺寸边界方面，图中标注的总长约200至211区间对应叶片展向布置，中心桨毂附近给出直径约38与104两组轮廓参考，122附近则反映桨毂到叶片分段位置的距离关系。建模时应以中心轴线为基准建立叶片骨架，先确定桨毂圆柱、叶根安装面和叶尖端点，再通过多个截面控制弦宽、厚度及扭角。曲面过渡不能只追求外观流畅，还要关注叶根与桨毂交界处的曲率连续性，避免打印后出现局部台阶、薄边或支撑难以去除的问题。

　　在应用场景上，这类结构并不局限于单一摆件。航空课程中可用于讲解螺旋桨叶片扭转、桨距变化和旋转对称；影视或展台布置中，可作为飞机主题道具、背景装置或模型配件；创客项目中，也可在中心增加轴孔、键槽或紧固件连接位，转化为低速展示旋转件。若仅作静态道具，桨毂内部可保留实体以提高拼接强度；若需要穿轴，则应在中心补充同轴孔，并校核孔壁与叶片根部的最小厚度。

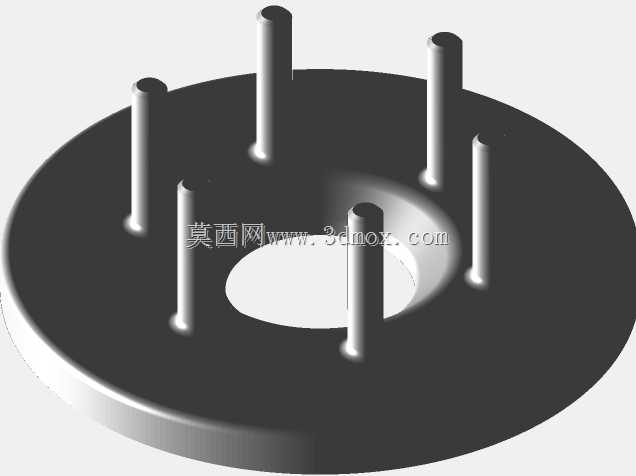

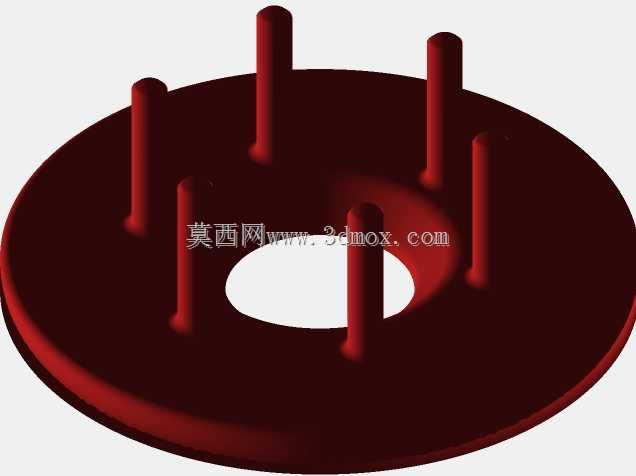

　　分块打印时需要重点控制拼接基准。每一切片端部应保留平整贴合面，必要时增加止口、定位销孔或粘接凹槽，使相邻段在拼合时能够自然对齐。叶片曲面较薄，后处理打磨不能过度压迫叶尖，否则容易造成弦线方向变形。摆放方向上，长叶片宜沿设备成型平台对角线布置，以充分利用台面尺寸；桨毂段可竖直或侧向放置，依据支撑量和表面质量要求取舍。对于需要表面喷漆的展示件，接缝应落在叶片背面或低可见区域，填缝后再沿曲面方向打磨，能够更好保持螺旋桨的连续气动外形。

　　整体建模思路强调可制造性优先：用对称关系减少重复造型，用分段结构突破成型尺寸限制，用平滑叶根过渡保证强度与外观，用明确的中心轴线约束后续装配。该作品既保留了航空螺旋桨的典型曲面特征，又兼顾桌面增材制作的现实边界，适合作为复杂曲面拆分、对称件建模和打印装配练习的典型案例。
