参数化人字形齿轮生成器结构设计

　　人字形齿轮在重载、低速、连续运转的传动场合中具有明显优势，常见于矿山输送、冶金轧线、水泥设备、大型搅拌装置以及需要平稳传递扭矩的减速单元。与直齿轮相比，人字形齿形将左右旋齿面组合在同一轮体上，啮合过程中轴向力能够相互抵消，齿面接触线沿齿宽方向斜向展开，运行时冲击更小，噪声更低，对支承结构的轴向承载要求也相对缓和。该模型围绕这一传动形式，采用参数驱动的方式建立渐开线齿廓与轮体结构，使径节、齿数、压力角、齿宽以及人字形扭转角度能够联动调整，便于在不同中心距、速比和载荷条件下快速生成可用的齿轮方案。

　　从实际设备用途看，这类齿轮并不只是展示齿形外观，而是服务于传动方案验证、结构干涉检查和增材制造前的几何确认。设计人员在布置减速箱或开放式齿轮副时，需要先明确两轮的分度圆、齿顶圆、齿根圆以及啮合区域，再校核轴系、轴承座、箱体内壁和润滑空间。参数化模型能够在齿数或径节变化后同步更新齿廓、轮缘和中心孔位置，减少重复草绘和特征重建带来的误差。对于需要试制样件的场景，模型还对轮体材料去除区域进行了处理，通过开孔和减轻槽降低实体体积，使打印过程中的耗材、成形时间和热变形风险得到控制。

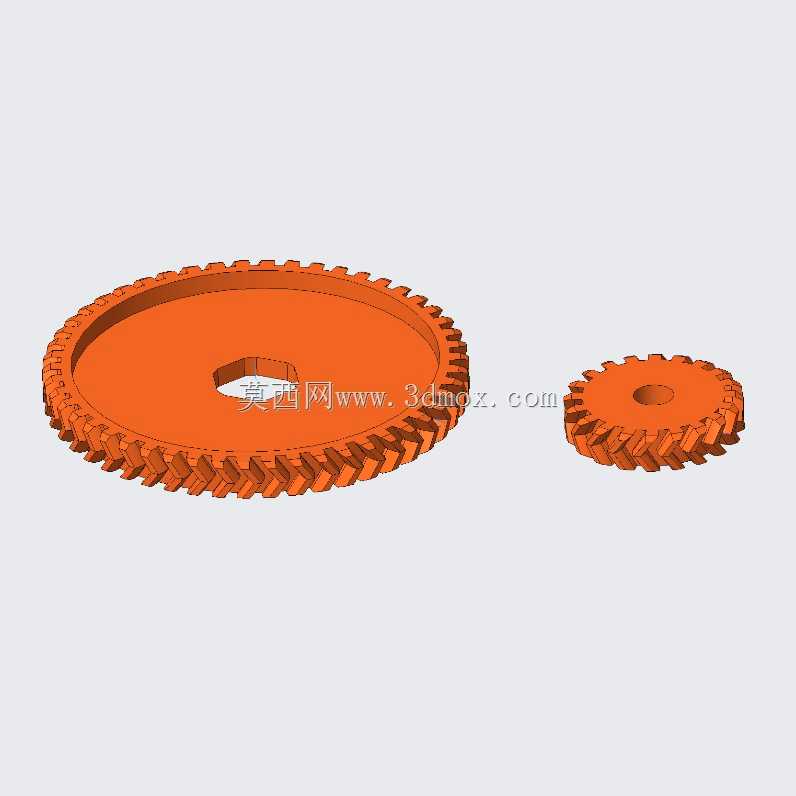

　　结构设计上，齿面采用渐开线轮廓，齿宽中部形成人字形转折，左右两段螺旋方向相反。啮合时，轮齿先由一端接触，再沿齿宽逐步扩展到中部和另一侧，载荷传递比直齿更连续。模型中保留了较大的轮缘厚度，以支撑齿根弯曲强度；轮毂区域围绕中心孔布置，默认孔位可按六角联接形式理解，也可通过拉伸草图修改为圆孔、键槽孔或其他止动结构。若用于3D打印样件，孔与轴之间应根据设备精度预留配合间隙；若用于机加工件，则需进一步将参数换算为模数、齿厚公差和螺旋角，并结合材料热处理状态校核齿面接触疲劳与齿根弯曲疲劳。

　　安装边界方面，选型时不能只看齿轮外径。两轮中心距决定分度圆相切位置，齿顶圆限制箱体内壁最小间隙，齿宽影响轴承跨距和轴向布置空间，人字形扭转角则关系到重合度与轴向力平衡效果。轮体外侧应预留润滑与排屑空间，腹板开孔不能过度削弱齿根到轮毂之间的传力路径；中心孔、键槽或嵌装结构需要与轴径、锁紧螺母和挡圈位置统一考虑。若两个齿轮配对使用，还应检查齿向在啮合区是否正确对应，避免左右旋关系颠倒造成装配后卡滞。

　　建模思路上，先由参数生成渐开线齿廓，再通过阵列形成完整轮齿；随后按齿宽和扭转角建立人字形齿向，使齿面在中部连续过渡。轮缘、腹板和轮毂作为承载骨架单独控制，开孔位置避开齿根正下方的高应力区，既满足轻量化展示，也保留工程结构的基本合理性。对于需要二次修改的使用者，重点不在直接把默认几何投入正式制造，而在于理解参数之间的约束关系：齿数影响齿厚与啮合频率，径节或模数影响轮齿大小，压力角影响齿根强度和侧向力，齿宽影响承载能力，扭转角影响轴向力抵消与啮合平稳性。

　　在设备开发早期，这类参数化齿轮可用于快速搭建传动链路，直观检查齿顶与箱体、轴套、挡油板等周边零件的空间关系；在教学和方案沟通中，它能清楚展示人字形齿轮的齿向特征、啮合方式和减重结构；在样件制造阶段，又可作为成形验证模型，评估孔位、腹板和齿面细节的可制造性。正式投产前仍需将几何模型与强度计算、公差标注、材料工艺和润滑条件结合，尤其是高速或重载工况，应对齿面硬度、渗碳淬火、磨削余量以及轴承支承刚度进行完整校核。
