雪佛兰金领结车标立体造型结构

　　这个模型还原的是雪佛兰金领结标识的立体标牌形态，核心不是平面LOGO描边，而是把车标在整车外饰上真实装配时的厚度、倒角、分层边界和安装关系表达出来。做这类标识件时，结构工程师最先面对的往往不是图案好不好看，而是标牌如何落在前格栅、尾门、翼子板或轮毂盖上，并且在不同曲率车身上保持视觉居中、边缘贴合、装配后不翘边。

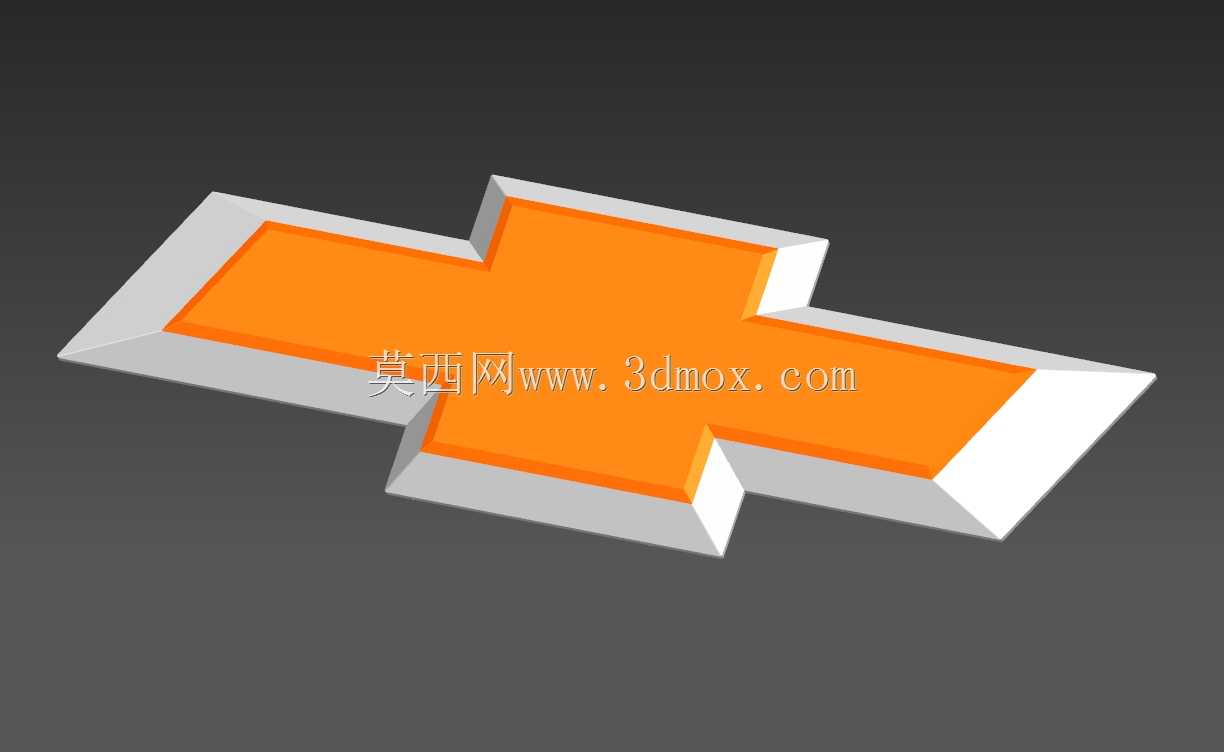

　　金领结外形由横向展开的不对称领结轮廓构成，中间横向区域较宽，左右两端向外延伸并形成斜切收边。模型将橙色正面标识区与外围银色边框分开处理，正面区域承担品牌识别，银色边框则形成一圈立体包边。实际开发中，这两层可能对应镀铬亮框、彩色喷漆面、亚克力嵌件或注塑双色件；即使最终工艺不同，三维阶段也必须把面与面之间的高差、转折半径和分件线预留清楚。若边框与正面做成同一曲面，后期做电镀遮蔽、喷漆分色或贴膜时会缺少工艺台阶，量产边界很难稳定。

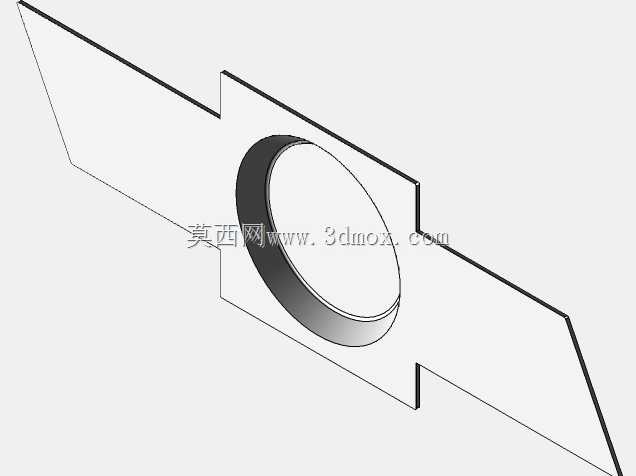

　　从安装边界看，车标背面通常不是随正面简单加厚的实体，而要根据安装位置设计定位柱、热熔柱、3M胶粘贴面或卡扣脚。格栅上的标牌常受行车振动、洗车水压和温差影响，背面需要留出平整粘接区，边缘避免大面积悬空；尾门标牌则要兼顾外板曲率，背面增加泡棉压缩量或局部支撑筋，使标牌贴合后不会出现中间鼓包。模型在领结外缘做了明显厚度和斜切面，这对判断标牌侧视高度很有价值：外凸过大时会影响行人保护和风噪，过薄时又会削弱镀铬边框的高光层次。

　　设计思路上，金领结的识别重点在比例。横向总宽、中心块高度、左右翼展长度以及四个斜切角的倾角，必须在远距离和小尺寸应用中都能被识别。把模型放到前格栅场景时，需要检查橙色区域是否被格栅筋条切割，银色边框在黑色背景上是否保留连续轮廓；放到尾门时，则要关注标牌与倒车摄像头、开启开关、牌照板安装区之间的安全间距。标识件虽然不承担承载功能，但它位于整车视觉中心，任何偏移、反光不均或边缘露胶都会被直接感知。

　　外形细节上，正面橙色面不宜做成完全平板。真实车标常采用微弧面或楔形抬升，使光源扫过时形成连续高光；外围银色边框通过斜面和圆角反射环境，形成比正面更强的亮边。模型中领结四个端部的白色/银色折面，正是用于表达这种侧向反光面。工程建模时，这些折面不能只按视觉拉伸处理，还要控制拔模方向：若采用注塑镀铬件，外表面需要满足脱模角度，背面筋位也要避免缩痕投影到高亮面上；若采用金属冲压或亚克力切割，则要重新评估圆角最小值和边缘抛光工艺。

　　在汽车外饰开发流程里，这类标识件会与造型油泥、A级曲面、格栅数据和车身钣金同步校核。前期可把该立体模型作为视觉占位件，检查车标在不同整车姿态下的大小；中期用于拆分亮框、色板和背胶结构；后期还能作为渲染件验证镀铬、哑光银、亮橙等材质组合。对于售后改装、展台道具、装饰标牌或3D打印样件制作，该模型也能直接提供清晰的外形基准，只需在背面补充与具体安装位置匹配的柱位、胶槽或连接座即可。

　　实际使用中，车标还要经历冷热循环、日晒老化、高速气流冲刷和清洗剂腐蚀，因此结构上不能只追求锐利轮廓。外缘尖角需要适当倒圆，橙色区域与银色边框的拼接处要避免藏污沟槽，背面排水和通气也要考虑，防止洗车后积水长期滞留。通过三维方式把领结正面、侧围厚度、边框台阶和背部安装空间统一表达，能够在开模或加工前发现比例、间隙、贴合和工艺分件问题，减少后续反复修模。
