带编码器的Leridge S触控显示终端结构

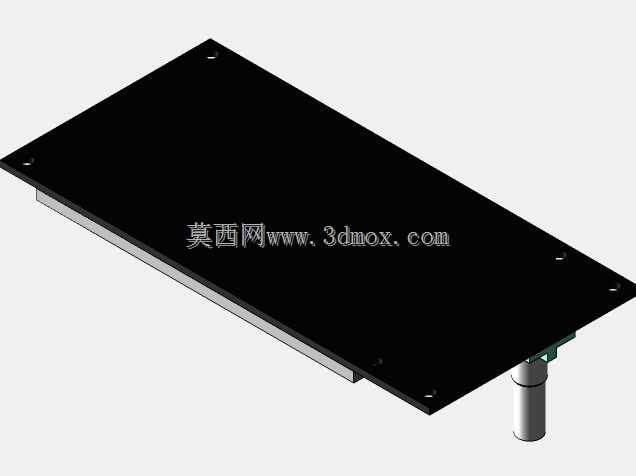

　　这套结构围绕小型设备操作面板的实际布置展开，主体由矩形显示盖板、背部支撑壳体、侧边编码器组件以及底部伸出的轴类操作件构成，适合嵌入台式测试装置、小型实验设备、桌面控制盒或定制化人机交互终端中使用。黑色上盖承担屏幕防护与外观面功能，板面四周预留多个沉头固定孔，孔位沿长边和短边均衡分布，使面板在装配后受力均匀，避免局部翘曲。盖板下方叠合显示模块与内部电路板，边缘留出窄边框，既控制整体厚度，也为屏幕密封、防尘泡棉或装饰贴膜提供安装空间。

　　编码器并非孤立布置，而是与显示区域形成操作组合：屏幕负责参数显示、状态反馈和菜单交互，旋转编码器用于数值微调、菜单选择或确认操作。底部圆柱形轴件从壳体侧下方伸出，周边保留避让空间，方便操作者在不遮挡屏幕的情况下进行旋钮动作。该布局在工程设备中比较常见，尤其适用于需要频繁调整参数、但面板面积有限的场合，例如温控装置、运动控制小终端、检测仪器、3D打印机控制盒、激光设备辅助面板以及小型自动化工位的人机界面。

　　从结构设计思路看，模型重点处理了薄板件、电子模块和机械操作件之间的空间关系。上盖板采用近似平板形式，外形规则，便于加工和表面处理；背部壳体向下形成容纳腔，用于放置屏幕排线、控制板和固定柱。编码器安装位置靠近壳体边缘，轴体穿出方向明确，周围壁厚需要满足旋钮扭矩和反复旋转带来的强度要求。面板上的固定孔可与底壳螺柱对应，装配时通过螺钉逐层压紧，使显示屏、电路板和外壳保持稳定相对位置。

　　安装边界方面，整体占用空间以矩形面板投影为主，厚度方向集中在显示模块和背部壳体叠层区域；编码器轴向外突出，是设备布局时必须重点预留的运动与操作空间。若将其嵌入机柜面板，需要在安装面上开设与显示区和背部壳体相匹配的矩形开孔，并在旋钮轴位置保留圆孔或缺口；若作为桌面独立终端使用，则可在底部增加支架或倾斜底座，使屏幕朝向操作者，旋钮侧保持无障碍。模型中各零件层次清楚，盖板、屏幕、电路板、壳体和轴件之间的装配关系直观，便于检查干涉、确认螺丝孔位以及评估内部走线。

　　在实际选型和细化设计时，需要结合屏幕可视区尺寸确定边框宽度，依据编码器直径和轴长校核壳体开孔，同时考虑旋钮帽安装后的高度。背部电子元件较高的区域应局部加深容腔，较薄区域则可通过筋位控制变形。面板四角的固定点不宜过度靠近边缘，以保证螺钉锁紧时外壳不出现裂纹；显示区周边可设置连续限位台阶，让屏幕在振动环境下不会横向窜动。对于需要频繁人工操作的设备，编码器与屏幕之间的距离应满足手指旋转和视觉观察同时进行，避免旋钮遮挡显示内容。

　　该结构把显示、输入和外壳安装整合在一个紧凑单元内，外形简洁，功能分区明确。三维状态下可以直接观察面板正反面的堆叠关系、编码器穿出位置、螺钉固定方式以及外部操作空间，为后续工程出图、钣金或塑料壳体细化、屏幕选型和机柜开孔提供了较完整的结构参考。
