LedgeK3D打印机主控控制板结构设计

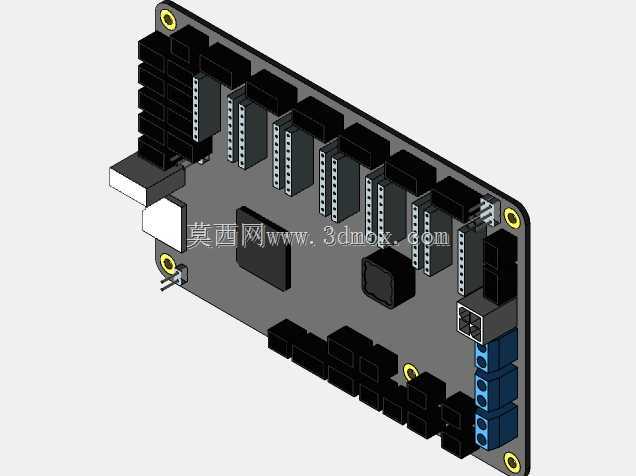

　　这款主控板是面向桌面级FDM3D打印设备开发的核心控制载体，在整机结构中承担运动指令解析、温度信号采集、执行元件驱动的核心作用，所有外设接口的布局都围绕桌面级设备的装机走线逻辑做了针对性优化，能适配多数常规尺寸的i3结构、CoreXY结构桌面3D打印机的安装需求。从安装边界来看，板体采用矩形切角设计，四个角位预留的固定安装孔位匹配通用M3铜柱安装规格，孔位间距符合开源3D打印主控板的通用安装孔距标准，不需要额外修改设备的电控仓安装位就能直接替换同规格的开源主控板，板体边缘的切角设计能避开电控仓内的走线凸起与结构加强筋，不会出现安装干涉问题。板上的接口布局完全顺着装机时的走线方向排布：步进电机驱动接口沿板体长边一字排开，

　　每个接口的引脚定义丝印清晰，对应X/Y/Z/E0/E1等多个运动轴的驱动模块安装位，驱动模块采用直插式设计，不需要额外焊接就能完成驱动模块的装配，更换不同电流规格的驱动时只需要直接插拔即可，调试阶段更换驱动不需要拆解整板，能大幅缩短装机调试的周期。温度传感接口、加热棒输出接口集中排布在板体的侧端，对应热端、热床的接线位置，接线时线材可以顺着电控仓侧壁直接走到对应执行元件端，不会出现线材跨接板体干扰其他信号线路的问题；板载的散热风扇供电接口预留了多路，分别对应热端散热、模型冷却、电控仓散热的独立供电需求，每路接口都做了防反接设计，插错引脚方向不会烧毁板载电路。板载的电源输入接口采用大电流接线端子，能承载热床加热时的大电流通过，

　　端子的固定螺丝采用防滑设计，锁紧后不会因为设备长时间运行的震动出现接线松动的问题；USB通讯接口布置在板体的边缘位置，接插调试数据线时不会被其他线材挡住，联机调试时插拔数据线不需要挪动板体位置。从设计思路上，这款主控板把所有需要用户频繁操作的元件都布置在板体的易触碰区域：复位按键、固件烧录插针都在板体的边缘位置，不需要拆下线材就能完成按键操作与固件烧录；板载的状态指示灯正对电控仓的观察位，开机后能直接通过指示灯判断供电状态、运行状态，不需要拆开电控仓盖板就能排查基础运行故障。板体上的元件排布做了高低压分区设计，大电流的加热回路、电源回路集中在板体的一侧，弱信号的传感回路、通讯回路集中在另一侧，两个区域之间留有足够的安全间距，

　　能避免大电流线路对弱信号产生电磁干扰，减少温度采样、运动脉冲信号传输时的杂波干扰，提升打印过程中运动控制的稳定性与温度采样的准确性。在实际装机应用中，这款主控板能支持多类型的温度传感器接入，匹配常见的热敏电阻、热电偶测温元件，能适配不同功率的热端加热组件与热床组件，不需要额外改装电路就能完成不同配置3D打印机的电控适配；板载的驱动安装位支持多种细分规格的步进驱动，能根据打印精度需求更换不同细分值的驱动模块，实现更高的运动控制精度，满足高精度模型打印的运动控制需求。板体的整体厚度与元件高度都控制在常规电控仓的容纳范围内，最高的元件是直插式的驱动模块与接线端子，整体高度不会超过常规电控仓的内部净空，安装后不会出现盖板压到元件的问题；板体边缘做了圆角处理，装机时不会划伤线材绝缘层，所有焊接点都做了平整处理，没有突出的焊锡尖点，不会出现短路风险。
