简约按动式金属圆珠笔外观结构设计

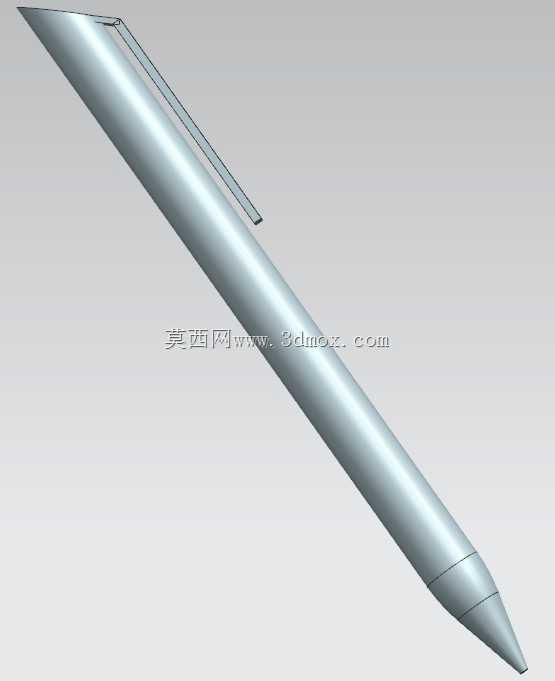

　　这款笔类三维结构以日常高频使用的按动式金属圆珠笔为还原对象，整体采用一体化细长回转体作为主体轮廓，建模过程中优先处理笔身各段同轴度约束，将笔杆、笔尖锥段、笔夹、内部按动机构的装配基准统一在中心轴线上，避免后续出工程图时出现不同轴导致的装配干涉问题。

　　从实际使用场景来看，这类金属笔既可以作为办公场景的日常书写工具，也可作为商务礼品、文创周边的定制载体，结构设计需要同时兼顾手持握持的手感、笔身整体配重平衡，以及笔夹夹持不同厚度笔记本、工装口袋时的弹性形变余量。建模时笔身主体采用等直径圆柱段过渡，靠近笔尖位置做连续锥面收窄，锥段和直筒段之间预留台阶限位，用来装配笔尖处的书写头固定套，锥面的锥度取值参考市面主流金属签字笔的握持重心分布，让整笔重心落在手持握持的中指支撑位置，长时间书写不会出现头重脚轻的下坠感。

　　笔夹部分采用细长薄型悬臂结构，和笔身上端的安装位做一体贴合设计，建模时给笔夹预留0.8到1.2毫米的弹性壁厚，悬臂根部做圆角过渡消除应力集中，实际使用时笔夹可以向外掰开一定角度，夹持在厚度1到5毫米的板材、布料口袋表面，松开后依靠自身弹性回弹夹紧，不会轻易滑落。笔身上端的按动端做平切端面处理，内部预留空腔用来放置按动弹簧、锁齿结构，笔杆内壁和内芯之间保留0.3到0.5毫米的间隙，适配标准规格的圆珠笔芯替换，用户更换耗材时不需要额外工具，直接旋开或拔开笔身中段即可完成内芯拆装。

　　外形尺寸方面，整笔长度控制在140毫米左右，笔身最大外径设定在8到10毫米区间，这个尺寸既符合成年人手握持的舒适周长，也能轻松放入常规衬衫口袋、笔袋插槽，不会因为外径过粗导致握持硌手，也不会因为过细出现结构强度不足、弯折变形的问题。安装边界上，笔身所有外表面都做顺滑圆角处理，没有尖锐棱角，笔夹和笔身贴合的缝隙控制在0.2毫米以内，既保证笔夹活动行程，也避免缝隙过大夹入纸张纤维、灰尘杂物。

　　结构设计阶段特意将笔身拆分为上笔杆、下笔杆、笔尖套、笔夹、按动顶块几个独立零件，各零件之间的配合公差按照小间隙配合设定，装配后各段拼接处错位量小于0.1毫米，外观面保持连续顺滑的金属质感曲面。曲面建模时所有回转面都采用连续相切过渡，锥面和圆柱面衔接位置没有折棱，渲染后可以呈现均匀的金属反光效果，既可以直接用于外观手板3D打印验证，也可以导出结构图纸用于后续五金机加工、钣金冲压笔夹的工序参考。针对日常使用中常见的摔落场景，笔尖锥段位置做局部壁厚加强，避免笔从桌面高度掉落时笔尖弯折变形，笔身内腔的台阶结构同时起到轴向限位作用，笔芯在内部不会出现前后窜动，按动出芯、收芯的行程控制在5到7毫米，按动手感清晰，锁止位置稳定，不会出现书写过程中笔尖自动回缩的问题。
