方程式赛车空间桁架钢管车架结构

　　该结构面向方程式赛车、学生方程式车队以及小型赛道车辆的底盘开发场景，核心作用是把动力总成、悬架、转向、制动、座椅、安全约束系统和车身覆盖件连接成一个刚性整体。车架采用空间钢管桁架形式，杆件沿载荷传递路径布置，前部承担碰撞吸能与前悬架安装载荷，中部围绕驾驶舱形成乘员保护区域，后部延伸至动力总成安装区，用于承接发动机、传动系统以及后悬架的反作用力。

　　从实际用途看，这类车架不是单纯的外观骨架，而是整车动力学、安全性和装配可行性的基础。前舱区域的多斜杆组合用于将前轮受到的纵向制动载荷、侧向转弯载荷和垂向冲击分散到主纵梁与侧边防撞结构；驾驶舱周边的三角化杆件重点保证侧向碰撞、翻滚和安全带锚点处的强度；后段框架则围绕动力总成布置，形成较密的支撑节点，避免加速、换挡和后轮驱动时出现局部柔性变形。

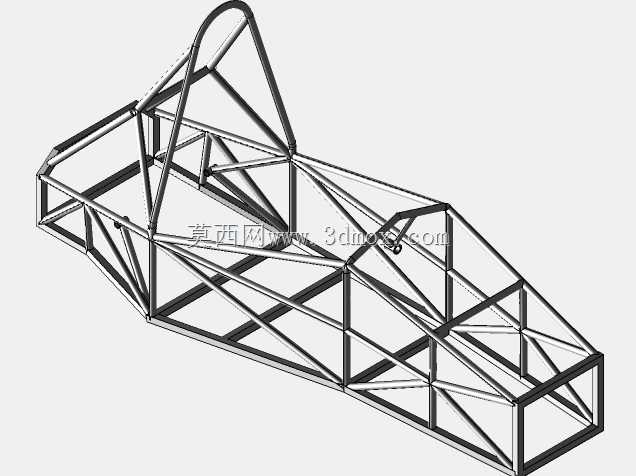

　　设计思路上，空间桁架的优势在于用相对轻的钢管质量获得较高的扭转刚度。模型中可以看到大量三角形单元，杆件并非按视觉造型随意连接，而是在关键受力点之间形成最短传力路线。主环、前环、侧边防撞杆、斜撑和底部纵梁共同构成封闭受力体系；节点位置尽量与悬架硬点、发动机悬置点、座椅安装点和安全带固定点重合，以减少附加支架带来的偏心载荷。对于钢管车架而言，节点偏心会在焊接处引入弯曲应力，因此三维建模时需要把管材中心线、相贯线和焊接间隙统一考虑，便于后续切管、弯管和工装定位。

　　外形尺寸方面，车架整体呈低趴、狭长的方程式布局，前端收窄以避让前轮转向和导流空间，中部根据驾驶舱宽度形成肩部保护结构，后部按动力总成宽度和后轮跳动边界展开。安装边界需要重点核对轮胎极限转角、悬架摆臂运动包络、转向柱行程、踏板组位置、座椅靠背角度、头盔与主环间隙、油箱或电池组布置以及拆装维护通道。若用于燃油赛车，后段还需预留发动机进气、排气、散热和传动轴空间；若改为电动平台，后段桁架可调整为电池箱、电机控制器和驱动单元的安装框架。

　　在结构细节上，管径、壁厚和材料牌号需要根据载荷等级匹配，高应力区域可采用合金钢钢管，次要支撑区域可使用普通碳钢管以控制成本和焊接难度。弯管段主要出现在主环和前部轮廓处，既能满足安全规则对驾驶舱轮廓的要求，也能减少尖锐转折造成的应力集中。直杆段则便于切割、夹具固定和批量复核。建模过程中应保留管材中心线层级，方便快速调整杆系角度；同时建立实体或薄壁焊件层级，用于检查相贯、干涉和焊接可达性。

　　工程验证时，通常会在三维环境中先进行悬架硬点与车架节点的协同布置，再对车架施加扭转、制动、转弯、碰撞和安全带拉拽等工况。刚度并非越大越好，还要兼顾质量、吸能区变形模式和维修更换成本。前部桁架可设计成相对可控的渐进屈曲区域，驾驶舱主环则应保持稳定，不允许在极限载荷下侵入乘员空间。后部结构需要在动力总成振动和驱动冲击下保持节点耐久，焊缝布置应避免集中在同一截面，以免热影响区重叠。

　　该模型对结构设计人员的价值在于直观呈现方程式赛车钢管车架的杆系组织方式，可用于底盘方案讨论、焊接工装规划、悬架安装点校核以及赛车教学训练。实际制造前，还需结合赛事规则、目标轴距轮距、人机姿态和零部件三维数据继续细化节点板、吊耳、安装支座与焊缝形式。
