小型内燃机曲轴总成结构设计

　　这套曲轴总成面向小排量内燃动力场景开发，常见于摩托车、小型通用汽油机、便携发电机组以及轻型园林动力设备的动力输出端，承担将活塞往复直线运动转化为旋转扭矩的核心职能。整套总成由主轴颈、曲轴销、左右曲柄臂共五个独立零件装配而成，建模过程完整还原了实际压装组合式曲轴的结构逻辑，没有采用一体式锻造曲轴的简化表达，对理解小型动力曲轴的装配关系有较强参考价值。

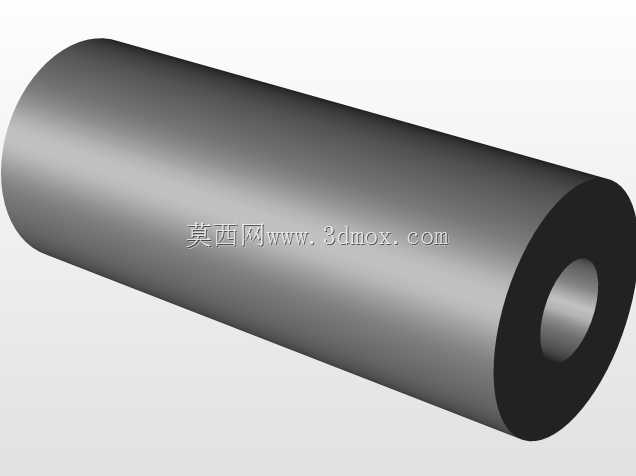

　　从实际装机边界来看，两端主轴颈为回转支承基准，装配时分别压入箱体两侧主轴承内圈，轴颈同轴度直接决定整机运转振动水平；中部曲轴销穿接连杆大头，两端与左右曲柄臂过盈压合，曲柄臂外缘集成圆盘形配重结构，用于平衡活塞连杆组往复惯性力与曲柄旋转离心力。建模时需严格保证主轴颈轴线与曲轴销轴线的平行度公差，两轴中心距对应发动机冲程的二分之一，该尺寸直接关联活塞行程与压缩比设计，是曲轴参数校核的核心项。

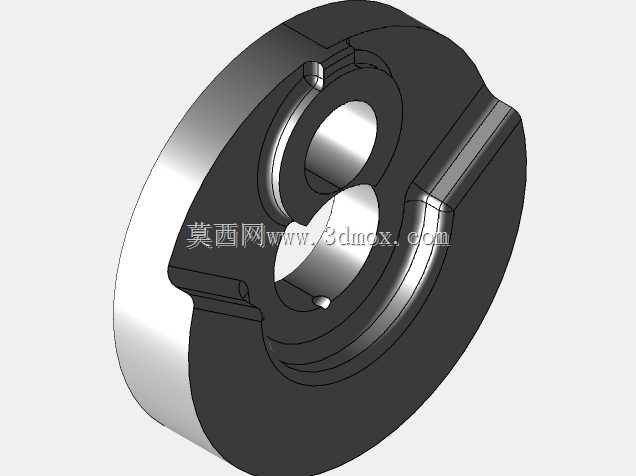

　　结构设计层面，组合式压装曲轴非常适合小排量动力的量产工艺：相比整体锻造曲轴，分体零件可分别采用不同材料与热处理工艺，主轴颈与曲轴销表面做高频淬火提升耐磨性能，曲柄臂采用碳素结构钢压装成型，大幅降低小批量生产的加工成本。配重块的扇形轮廓按照发动机缸径、行程、活塞组件质量做动平衡匹配，模型中配重的径向轮廓与轴向厚度均保留了真实设计的避让空间，装机后配重外缘与箱体内壁、连杆大头侧边均留有安全运转间隙，不会出现运动干涉。

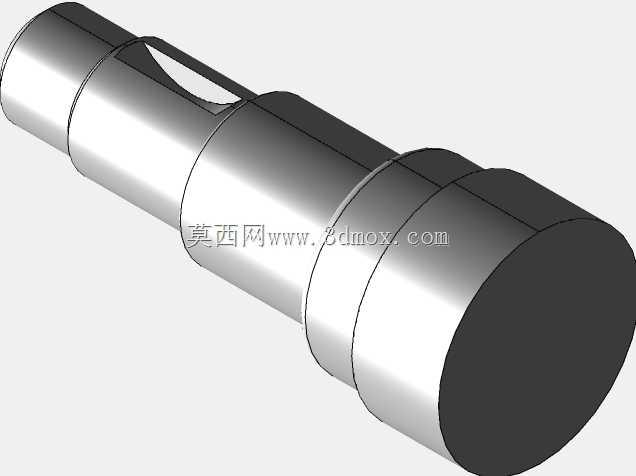

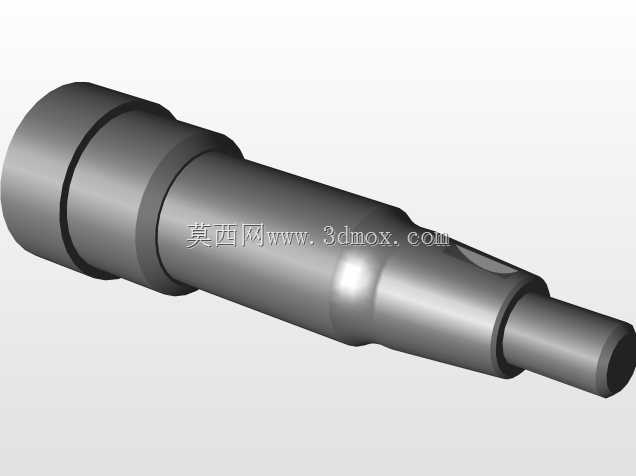

　　三维建模过程中，先分别完成各轴类零件的回转特征搭建，轴端的锥面、定位台阶、油孔倒角均按装配需求逐一还原：两端轴端锥面用于安装磁电机转子与输出端驱动部件，轴颈台阶处的圆角过渡用于降低应力集中，避免交变载荷下出现轴颈断裂风险。装配阶段按照实际压装顺序约束零件，先将曲轴销压入一侧曲柄臂定位孔，套入连杆大头滚针轴承后再压装另一侧曲柄臂，最后校验两端主轴颈的径向圆跳动，保证总成动平衡精度符合装机要求。

　　在设备运维与改装场景中，该结构的三维模型可直接用于曲轴箱内腔干涉校验、连杆运动轨迹仿真、配气机构正时匹配等工作；设计人员可通过调整曲柄臂配重厚度、轴颈直径参数，快速适配不同排量的动力改装需求，也可依托该模型拆解压装工艺，制定小型曲轴的总成装配与检测工序。模型完整呈现了组合式曲轴各配合面的尺寸关系，没有多余的简化特征，能够直接用于结构教学、工装设计以及动力总成的前期方案验证。
