手动挡汽车换挡操作旋钮握柄

　　这款换挡旋钮主要面向手动变速车辆的操纵系统，也可用于台架试验设备、驾驶模拟器、教学实训台以及改装车辆中的挡位操作部位。它承担的是驾驶员与换挡机构之间的人机交互功能：手部通过握持旋钮完成选挡、换挡动作，顶部挡位字符用于提示各挡位位置，下部连接段则与换挡杆或转接轴配合，把操作力传递到下方的换挡连杆、拉索或变速器选换挡机构。

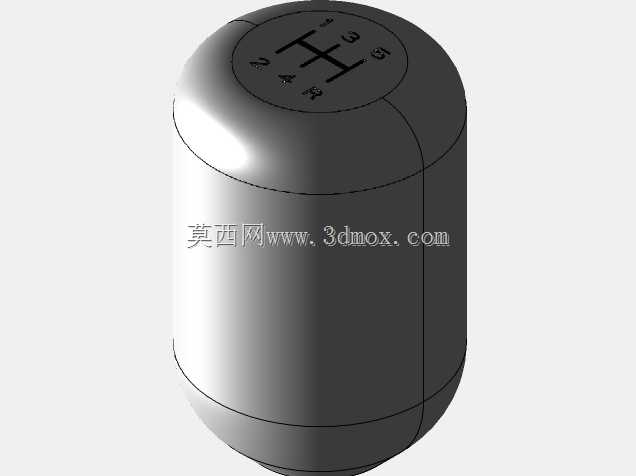

　　从实际使用场景看，换挡手柄位于驾驶舱高频接触区域，操作者在起步、加速、减速、倒车等过程中会反复抓握、旋转并施加侧向或轴向力。因此该类零件并不只是外观件，还需要兼顾握持稳定性、挡位识别效率、安装可靠性以及长期接触后的耐磨表现。模型将握持主体设计为近似圆柱并在上部形成圆润过渡的形态，手掌包覆面积较大，手指收拢时不易滑脱；顶部采用略向外扩的弧面，便于掌心施压，也能在盲操作时通过外形轮廓快速判断手柄方位。

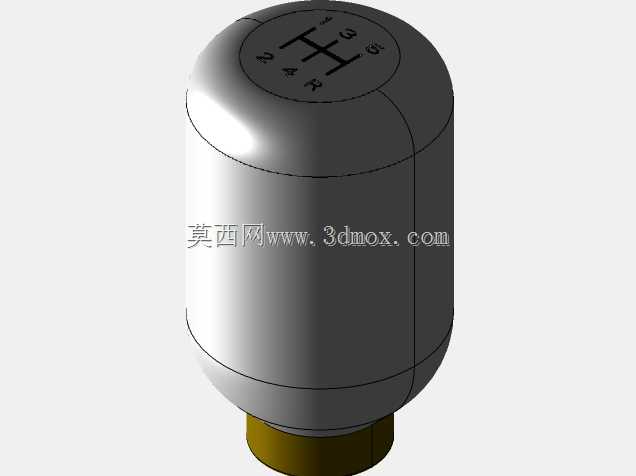

　　顶部挡位标识区域是结构设计中的重点。模型在端面上布置了手动变速器常见的挡位排列符号，字符随端面曲面分布，使操作者视线小幅下移即可确认挡位。对于实车应用，标识区域可通过雕刻、丝印、镶嵌铭牌或包覆成型等方式实现；若用于模拟器或展示样机，也可直接在三维打印件表面后处理上色。端面与侧壁之间保留连续圆角，避免尖锐边缘造成手掌压痛，这一点在长时间驾驶或频繁换挡工况下尤其重要。

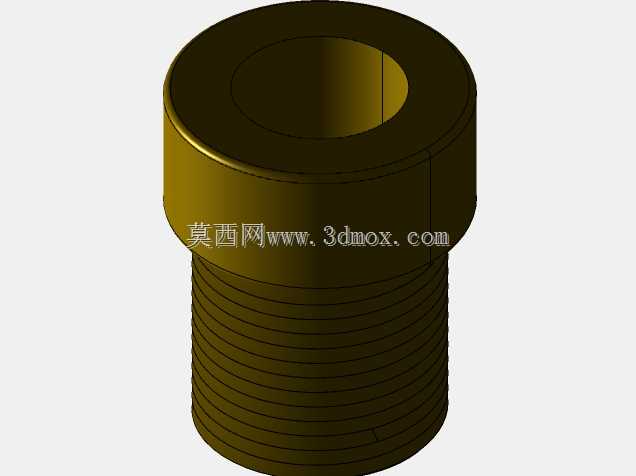

　　旋钮主体分为外部握持体和下部连接段两部分。外部握持体以回转形态为主，曲面过渡简洁，适合数控加工、注塑成型或增材制造。下部直径收窄并形成安装基础，可套入金属换挡杆、塑料杆芯或专用转接套。实际工程中，该位置通常需要根据目标车型确定配合方式：若采用圆柱孔配合，可设置过盈量并增加横向紧定螺钉；若需要可拆卸维护，则可在内孔加工内螺纹，与外螺纹杆端连接；若追求防松效果，还可增加开口弹性套、卡簧或周向防转平面。模型保留了较明确的下部连接边界，方便设计人员在此基础上补充内孔、键槽、螺纹或卡扣结构。

　　安装边界方面，换挡旋钮的最大轮廓集中在握持段，设计时应核对其与仪表台、中控面板、座椅、扶手箱及防尘套之间的间隙。换挡过程中手柄不仅有绕杆轴的转动，还会随换挡机构产生前后、左右方向的摆动，因此不能只按静止位置检查干涉。需要在一挡、二挡、三挡、四挡、五挡和倒挡等极限位置分别确认旋钮外表面与周边件的距离，尤其要注意手掌占据的空间。若用于改装车辆，原厂防尘套、固定卡环和杆端直径往往存在差异，应在下部连接段预留足够的轴向调节量，或设计可替换的内衬套，以适应不同杆径。

　　从受力角度分析，换挡旋钮承受的主要是握持摩擦力、扭转力矩以及少量侧向弯矩。外部材料可根据使用环境选择树脂、ABS、PA、PU包覆层或铝合金。塑料件有利于降低成本并实现复杂曲面；金属件能提供更高的强度和质感，但冬季触感较冷，通常需要配合防滑纹理或皮革包覆。若采用三维打印制作样机，应注意层纹方向对握持手感的影响，竖直打印虽有利于保持回转外形，但薄壁连接段的层间抗扭能力需要校核；必要时可在内部嵌入金属衬管，使打印外壳只承担外观和握持功能，金属衬管承担传力与防松功能。

　　该模型的结构思路偏通用化，没有把内部机构做成封闭不可改的形式，这为二次适配提供了便利。设计人员可以在不改变外部握持轮廓的前提下，重新定义下部接口：例如增加M10、M12等常见螺纹孔，设置六角锁紧区，或加入与防尘套配合的环形台阶。对于教学模拟器，还可在内部预留传感器安装空间，用来检测旋钮位置或换挡动作；对于实车改装，则应重点保证连接强度、耐热性和抗振动松动能力。

　　外形处理上，旋钮表面没有设置复杂深槽，整体清洁方便，也减少了模具脱模难度。若进入批量制造，外表面可做哑光、皮纹、亮面或局部镀铬处理；顶部标识区建议采用与主体不同的颜色或凹刻填料，以提高挡位可读性。握持区若需要更强防滑性，可在侧面增加浅纹理，但不宜采用过深、过锐的纹路，否则长时间使用会造成手部不适，也容易积存汗渍和灰尘。

　　在三维建模阶段，应重点检查回转曲面的连续性、顶部字符与曲面的贴合关系、下部连接段同轴度以及外轮廓与安装杆轴线的对中性。若用于装配设计，还需把换挡杆、防尘套、卡箍、中控面板等相关零件放入同一装配体中做运动干涉检查。换挡旋钮虽然体积不大，但它直接影响操作手感和挡位识别效率，外形、接口、标识和安装边界需要协同确定，才能兼顾实车装配、维修更换和人机操作体验。
