双轮开口皮带传动组件结构设计

　　这套带传动结构在常规工业设备里承担动力跨距传递的任务，常见于小型输送线、风机、轻工包装设备、台式加工机具以及农用小型机具的动力端，把原动机输出轴的旋转运动通过挠性件传递到工作机主轴，相比齿轮直接啮合，它允许两轴之间存在较大中心距，布置时不必严格保证轴系近距离贴合，给整机机架的布局留出更多调整空间。

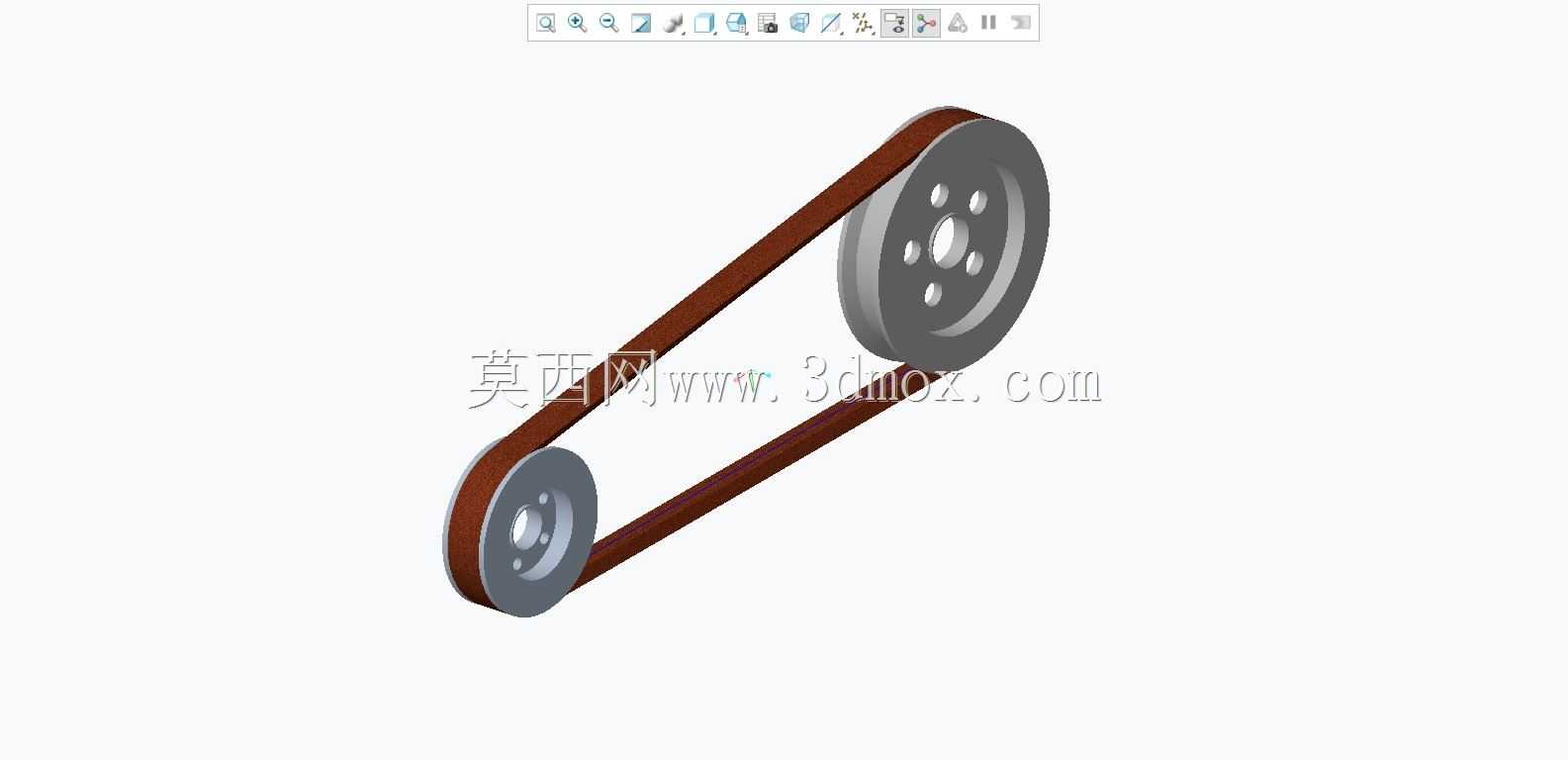

　　从结构组成看，整套组件包含一大一小两个盘式带轮和一根闭合环形V型皮带。小带轮通常安装在转速较高的动力输出侧，大带轮安装在工作机输入侧，依靠两轮直径差实现减速，传动比由两轮节圆直径比值确定。带轮轮缘加工出与皮带截面匹配的环槽，皮带嵌入槽内后，两侧面与槽壁贴合产生摩擦力，运转时靠摩擦带动从动轮旋转，这种靠侧面摩擦的楔紧作用比平带接触面传动能传递更大的圆周力。

　　设计这套结构时首先要确定的是传动功率和工况系数，根据原动机类型、每天运行时长、载荷冲击程度选取合适的带型和皮带根数，单根V带所能传递的功率随小带轮转速、包角大小变化。小带轮的基准直径不能取得过小，直径过小会让皮带绕入轮槽时弯曲应力急剧增大，反复弯折会大幅缩短皮带的疲劳寿命，因此选型时小带轮直径要满足对应带型规定的最小直径要求。两轮的中心距也需要权衡，中心距过小时皮带绕轮的包角不足，尤其是小带轮包角变小会降低摩擦传动能力，容易出现打滑丢转；中心距过大则皮带运转时上下松边会产生明显颤动，高速工况下抖动会加剧皮带磨损和噪声，一般初始中心距可按两轮直径和的0.7到2倍区间初选，后续再结合皮带长度规格圆整。

　　带轮本体采用盘式结构，轮缘、轮辐和轮毂三段过渡，轮毂部分开出轴孔并配套键槽，通过平键实现带轮与轴的周向固定，传递扭矩时键侧面承受挤压载荷。轮辐上均匀开设多个减重孔，在保证轮体刚性的前提下去除多余材料，降低转动惯量，设备启停时带轮自身的惯性冲击更小，同时减重孔也方便装配时穿入工具进行吊装和对位。大带轮直径更大，轮缘宽度与皮带根数匹配，单根带的结构轮槽宽度较窄，槽的角度按照标准带型取对应数值，保证皮带受力后能顺利楔入又不会卡死在槽底。

　　安装边界方面，两根轴必须保证平行度，两轮对应的轮槽要处于同一平面内，若轴系歪斜、轮槽错位，皮带运转时会受到侧向偏磨，边缘快速磨损甚至脱落。装配时要先调整电机底板的滑轨位置，把中心距缩小后套入皮带，再逐步张紧，禁止用工具强行撬皮带入槽，那样会损伤皮带内部的线绳抗拉层。张紧程度以皮带中段施加规定压力时下挠量符合经验值为准，初拉力过小会打滑，过大则轴和轴承承受的径向载荷过高，发热磨损加快。长期运行后皮带会因蠕变伸长导致松边下垂，机架设计时电机座要预留足够的中心距调整行程，必要时也可在松边内侧加装张紧轮，张紧轮轮径不宜小于小带轮直径，且尽量靠近大轮侧，避免减小小轮包角。

　　实际使用中这种传动结构具备缓冲吸振的特点，皮带本身的弹性可以吸收原动机端的振动冲击，让工作机运行更平稳，过载时皮带会在轮槽上打滑，客观上起到过载保护作用，避免薄弱零件被扭断。维护时需要定期检查皮带张紧度、轮槽磨损情况以及两轮对中状态，多根带并联使用时要成组更换，避免新旧带长度不均导致载荷分配不均。整套三维结构把轮槽截面、轴孔键槽、减重孔分布以及皮带环绕包络形态都完整呈现，可直接用于传动方案布置校核、机架轴系间距规划以及装配干涉检查。
