多轴运动控制板卡直插封装结构

　　这套结构面向小型数控设备里的运动控制链路，常见于桌面雕刻机、小型激光切割机、写字绘图机以及教学用三轴运动平台。控制模块承担脉冲输出、限位信号采集和步进驱动衔接的作用，整机布局时通常把它插装在主控板或转接板上，靠近驱动接口布置，以缩短脉冲信号线长度，减少多轴并行输出时的走线干扰。

　　外形上采用长方体灌封壳体思路，主体为深红色绝缘外壳，顶部一侧排列七个方形拨码开关，每个开关对应独立地址或功能选择位；底部伸出双排直插引脚，引脚沿壳体长边规则分布，用于电源、信号、通讯和轴控接口连接。建模时先确定PCB本体边界，再在其外侧建立壳体包覆结构，壳体侧壁保留均匀壁厚，顶部开出拨码开关避让槽，开关顶面略高于壳体表面，便于调试人员用指尖或小工具拨动。

　　安装边界的重点在底部引脚间距和壳体占位。直插引脚需要与母座孔位一一对应，建模时应保证引脚中心距、引脚伸出长度和根部倒角一致，避免插装时出现偏位或干涉。壳体宽度方向要给两侧焊点和走线留出安全距离，长度方向覆盖拨码开关与引脚区域，高度方向则需兼顾开关操作空间和上方线束、盖板的距离。若设备内部空间紧凑，可在壳体两侧预留浅槽，便于点胶固定或增加卡扣；若需要频繁维护，则应保证模块上方无遮挡，使拨码开关能够直接操作。

　　功能结构上，拨码区采用阶梯式排列，每个开关都有独立的黑色拨块和白色标识面，相邻开关之间设置分隔筋，降低误碰相邻位的概率。引脚采用圆柱金属针形态，根部与壳体保持垂直，末端可做轻微导向处理，方便插入插座。外壳边角做小圆角过渡，既符合注塑或灌封件的成型习惯，也能减少装配时对线材绝缘层的磨损。

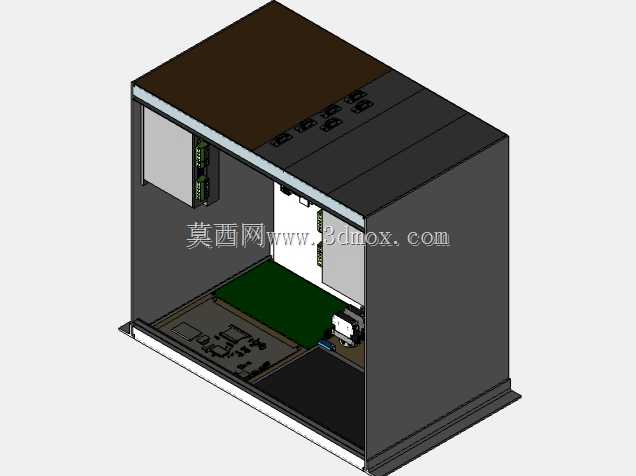

　　从整机设计角度看，这类控制模块不是孤立零件，而是电气控制系统中的板级单元。结构工程师在布置时需要同时考虑机械安装和电气维护：模块下方的插座高度决定PCB与安装板之间的净空，模块上方的拨码开关决定检修盖板开口位置，侧边走线则要远离步进电机动力线。三维建模过程中，应把壳体、拨码开关、引脚和内部板卡作为装配关系处理，而不是单纯建一个外观块。引脚与插座之间要保留真实插装方向，开关需要体现高低两种状态的位置差异，壳体顶面的字符区可作为后期丝印或铭牌贴合面。

　　在运动控制场景中，模块的稳定安装比外观造型更关键。直插式结构依靠引脚承受部分定位作用，若设备存在振动，应在主板固定点附近布置该模块，避免悬臂区域长期受振导致引脚疲劳。壳体与PCB之间可设置限位台阶，使灌封或装配后模块不会沿引脚方向窜动。对于多轴设备，信号引脚排列还应与接线习惯匹配，常用轴脉冲、方向、使能和限位信号分区布置，减少跨线。

　　模型细节围绕可制造性和可装配性展开：外壳表面保持平整，便于批次标识；拨码开关周围保留手指操作空间；底部引脚长度满足波峰焊或手工焊接后的检查要求；壳体前后端面不设置突兀凸起，使模块能够密集排列在控制箱内。整体结构既体现板级控制硬件的典型外形，也保留了安装、调试、维护所需的工程边界，适合用于小型数控装备的电气舱布局校核、控制板插接演示以及自动化设备结构方案沟通。
