梅赛德斯三叉星环形车标立体造型

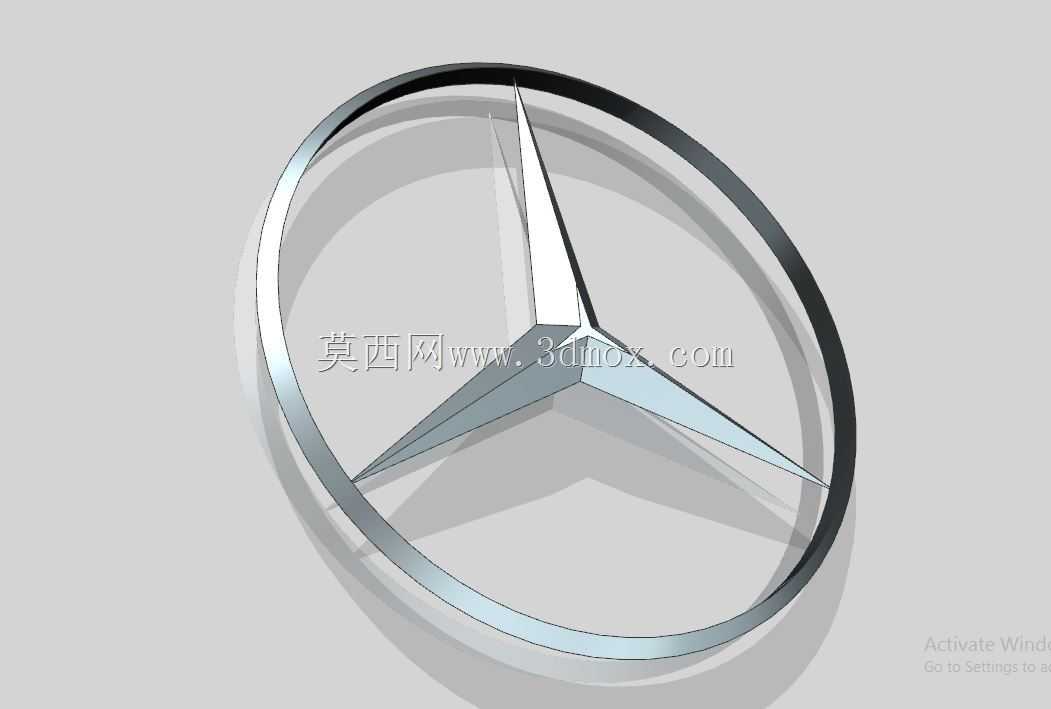

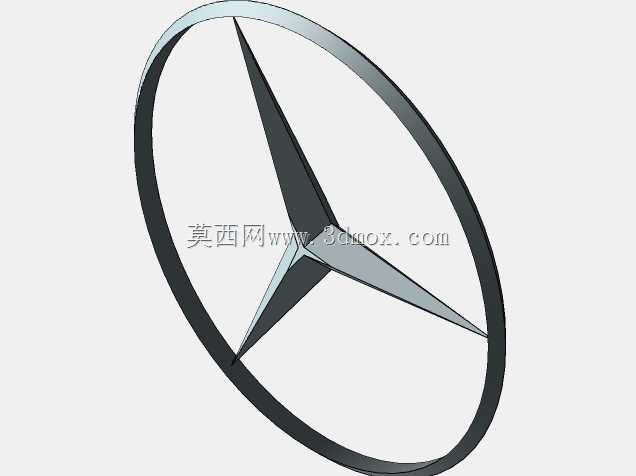

　　该模型围绕汽车前脸常见的三叉星徽标进行立体还原，主体由外侧封闭圆环、中心三叉星臂以及二者之间的连接过渡区域构成。圆环并非简单平面线条，而是具有连续截面的环形饰件，外轮廓承担品牌识别边界，内轮廓为三叉星提供视觉承载面；环体在不同观察角度下会形成宽窄变化的高光带，适合表现镀铬、抛光金属或高光塑料等外观工艺。三叉星部分从中心交汇点向外辐射，三个星臂按近似120度相位分布，末端指向圆环内侧，整体保持旋转对称关系。星臂采用棱面化造型，中线隆起、两侧向下收束，使标志在正面观察时具有明确的放射感，在侧斜视角下又能通过折面反映环境光，避免平面贴图式标识缺乏厚度的问题。

　　从实际装车场景看，这类徽标通常布置于散热器格栅中央、引擎盖前端、尾门或轮毂盖等位置。不同位置对安装边界的要求并不相同：格栅中央版本往往需要在标志背面预留卡扣座、定位柱或螺接柱，周围还要与格栅横纵筋条保持安全间隙；引擎盖立标或平面贴标则更关注底面与车身覆盖件曲面的贴合，背部不能出现干涉高点；尾门标识常通过双面胶、热熔胶柱或小型卡脚固定，模型在后续工程化时应根据目标车型补充安装结构。当前造型重点在于外观曲面和品牌轮廓，可作为外饰方案评审、展示样件加工、广告道具制作或三维建模练习的基础几何。

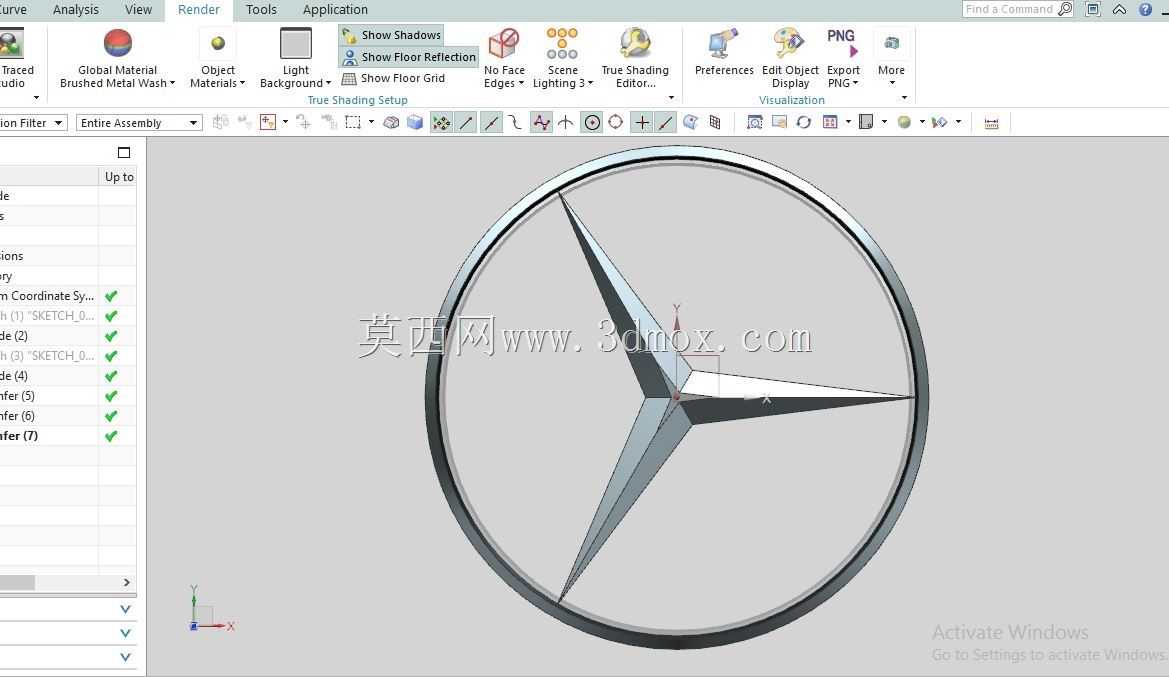

　　建模时需要先控制圆环中心线与三叉星中心的同轴关系。外环宜采用扫描或回转方式建立，截面沿环形路径保持一致，若追求真实车标效果，可将截面设计成外侧微鼓、内侧收窄的形态，使环体具有金属饰条的饱满感。三叉星臂不宜做成等厚薄片，较合理的方式是先绘制三向对称的平面轮廓，再通过拉伸、拔模或多面倒角形成中央厚、边缘薄的立体结构。星臂与圆环之间应保留均匀的视觉空隙，空隙宽度过大会削弱标志整体感，过小则会在注塑、电镀或3D打印后造成粘连。中心交汇区域是受力和视觉焦点，三个星臂在此处汇合，曲面过渡需要连续，不能出现尖角堆叠导致的应力集中或渲染黑斑。

　　外形尺寸方面，车标属于外观敏感件，直径、环宽、星臂宽度和整体厚度之间存在比例约束。外环直径决定识别距离，环宽通常只占整体直径的较小比例，过宽会显得笨重，过窄则会降低电镀件的强度。三叉星臂从中心到尖端应保持稳定的收窄节奏，尖端不能无限尖锐，实际产品需要保留微小圆角，以兼顾模具填充、镀层附着和日常擦拭耐久。模型厚度应根据安装方式确定：独立格栅车标可保留较明显的背部腔体，以减少材料收缩；贴附式车标则应控制背部平面度，使胶层面能够完整接触；用于展台或宣传片的大比例标志可加厚环体，并在背面设置骨架肋，防止大尺寸件搬运时变形。

　　结构设计上，外观面与安装面应分开考虑。正面以A级曲面标准控制连续性，圆环和星臂的棱线要光顺，对称位置的反射效果应一致；背面可以根据工艺增加加强筋、热熔柱、螺钉座或定位凸台。若采用注塑成型，需关注厚壁环体引起的缩痕，外观面尽量避免局部壁厚突变；若采用真空电镀或镀铬，尖锐外角会造成电荷集中，圆角设置不当容易产生烧焦、堆积或露镀。若用于金属加工，可将外环和星臂拆分为铣削件与背部基座，装配时通过定位销保证三向对称；若用于光固化或熔融沉积打印，则应注意细小星尖的支撑方向，减少支撑痕迹落在正面高光区域。

　　该徽标在车辆外饰系统中虽然不是承载件，但对尺寸一致性、表面质量和装配定位要求较高。前脸布置时，标志中心通常与格栅中心线、牌照安装区或车头对称面保持对齐，周边传感器、摄像头、雷达罩和风道开口不能破坏其识别区域。若车型采用发光车标，还需在环体或星臂背后预留导光件、LED基板和线束空间，此时外观件不能只按实体金属标处理，而要考虑透光区、遮光区和密封结构。当前三维造型清晰表达了圆环与三叉星的空间关系，能够为外饰件建模、安装结构细化、展示样件制作以及品牌标识周边设计提供直观参考。
