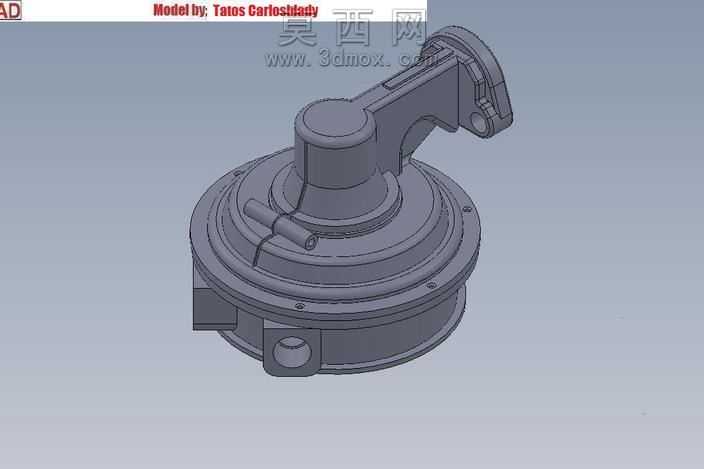

带侧置摇臂结构的油泵三维设计

本次油泵三维建模采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个零部件的结构细节。建模过程中首先构建泵体的主体基座，以圆形盘状结构为核心基础，精准绘制泵体的外轮廓、安装法兰边、定位孔位以及底部的油液接口结构，确保各安装位的尺寸公差符合通用机械装配要求，法兰边上的固定孔采用圆周阵列方式生成，保证孔位分布均匀，满足装配时的受力均衡需求。在主体基座上方，构建泵芯的容纳腔体结构，腔体的内壁尺寸与后续装配的泵芯组件完全匹配，同时预留出密封件的安装槽位，避免后期装配出现干涉问题。侧置的摇臂组件是该油泵的核心操作结构，建模时先绘制摇臂的连接转轴，确保转轴与泵体上部的支座孔位同轴度符合设计要求，摇臂的握持部分做了符合人体工学的弧度处理，表面的防滑纹理通过凹凸结构实现，提升操作时的摩擦力。摇臂与泵体内部的传动结构连接位做了加强筋设计，提升部件的结构强度，避免长期操作出现结构断裂问题。泵体侧面的油口结构做了内螺纹细节建模，可直观展示与外接油管的连接方式，泵体表面的工艺倒角、铸造圆角都逐一还原，还原真实铸件的工艺特征。材质渲染阶段，泵体主体采用铸钢材质，调整材质的粗糙度、金属度参数，还原铸铁件哑光的金属质感，摇臂部分采用与泵体一致的金属材质，密封槽位置做了橡胶材质的区分展示，不同部件的材质差异清晰可辨。整体模型完成后进行全局干涉检查，逐一验证摇臂摆动过程中与泵体、周边部件的间隙，确保运动行程内无结构碰撞，各连接部位的配合关系符合机械设计规范，完整还原了该款手动油泵的结构特征与装配关系，可用于产品结构展示、装配工艺演示以及相关教学场景使用。
