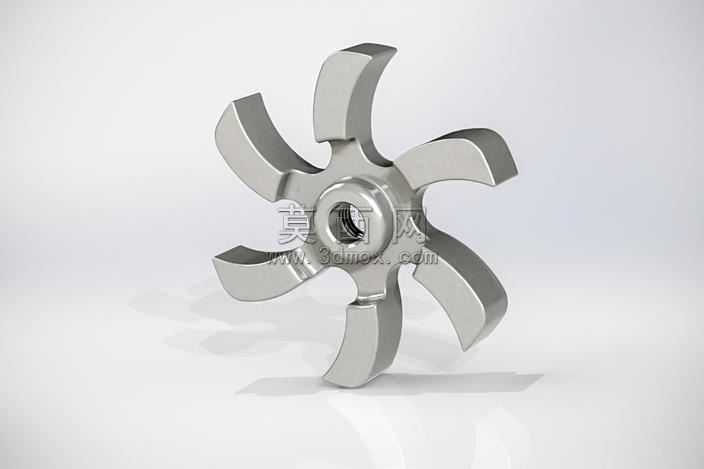

离心式水泵六叶片叶轮三维结构设计

本作品为离心式水泵核心过流部件叶轮的三维参数化设计成果，建模阶段以水力设计计算得到的叶片进出口安放角、包角、叶片数等核心参数为基准，采用SolidWorks软件完成全参数化建模流程。首先通过旋转凸台命令构建叶轮的中心轮毂基体，精准控制轮毂内孔的安装配合尺寸、轮毂轴向长度与外圆直径，保证后续与泵轴、密封件的装配适配性；随后通过草图绘制单个叶片的翼型截面轮廓，沿预设的空间流道引导线进行放样凸台操作，生成符合流体动力学要求的扭曲叶片形态，再通过圆周阵列命令均匀排布六片叶片，严格控制相邻叶片间的流道过流面积均匀度，避免出现流道宽窄突变引发的局部涡流损失。建模完成后对叶片与轮毂的衔接位置做圆角过渡处理，消除直角结构带来的应力集中隐患，同时优化流道内壁的曲面顺滑度，减少流体在流道内流动时的沿程阻力。材质渲染阶段采用金属不锈钢材质，模拟水泵叶轮常用的铸造不锈钢材质质感，调整材质的反射度、粗糙度参数，还原金属机加工后的哑光金属光泽，通过添加环境光源与阴影效果，清晰呈现叶片的扭曲曲面形态、轮毂的安装孔结构以及各部件的衔接细节。结构设计上充分考虑离心泵的工作特性，叶片采用后弯式设计，兼顾水泵运行时的扬程输出与效率表现，叶片前缘做圆角修型处理，降低叶轮高速旋转时的入口冲击损失，叶片尾缘的厚度渐变设计能够减少出口尾迹涡流，提升水泵运行的稳定性。整体建模过程严格遵循水泵叶轮的实际加工工艺逻辑，所有特征尺寸均可直接对接后续的工程图生成、数控加工编程或者流体仿真分析流程，模型曲面无破面、特征参数可编辑，能够直接用于水泵产品的结构优化、性能仿真以及教学演示场景。
