多层螺旋波形弹性垫圈结构造型

　　该结构表现的是一种多层连续螺旋式波形弹性元件，主要用于轴向空间受限、却需要提供稳定预紧力或补偿轴向间隙的机械部位。与普通圆柱螺旋压缩弹簧相比，它的有效圈带呈扁平波形，轴向高度明显降低，载荷作用方向集中在端面，适合嵌入轴承座孔、端盖、离合器组件、泵阀腔体内以及小型传动模块中。工程上这类零件常承担轴承预紧、热膨胀补偿、装配公差吸收、振动衰减和端面贴合压紧等任务，尤其在高速旋转轴系中，能够通过持续而柔和的轴向力减少滚动体与滚道之间的游隙，降低运行时的窜动和噪声。

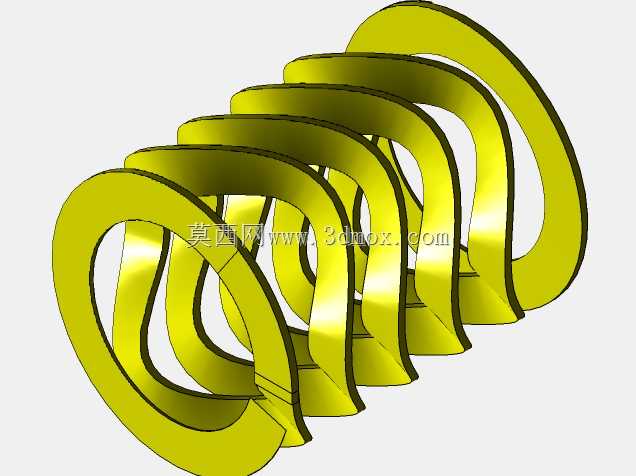

　　从模型外形看，弹性件由一条具有矩形截面特征的金属带沿螺旋轨迹连续绕制而成，圈与圈之间保持相近的波峰、波谷关系。波形并非简单平面弯折，而是在周向形成起伏，在轴向形成可压缩行程；多个波峰沿圆周分担载荷，使端面接触压力比单点或窄边接触更均匀。设计时需要重点控制自由高度、工作压缩高度、并紧高度以及外径与导向孔之间的间隙。外径通常按安装孔名义尺寸留出适当配合余量，避免受压膨胀后与孔壁发生摩擦；内径则要避开轴肩、套筒或保持架边缘，防止运转中刮擦。若安装在滚动轴承附近，端面应与轴承外圈端面或垫圈端面平整接触，支撑面不得有明显台阶、毛刺或局部悬空，否则波峰受力不均，会造成载荷-变形曲线偏移。

　　建模思路上，可先依据工作行程确定弹簧的轴向总高和有效圈数，再根据所需预紧力反推波形升程、带宽、带厚和材料弹性模量。波形轮廓可采用正弦规律或多段圆弧过渡生成，沿螺旋线进行截面扫掠，使矩形带材在每一圈内连续起伏。圈数较多时，应保证相邻圈的波峰在自由状态下不发生干涉，在压缩过程中也能均匀趋近；波峰过渡圆角不能过小，否则应力集中会显著降低疲劳寿命。端部结构在实际加工中通常需要磨平或制出近似平整的支承端，模型中若用于方案展示，可保留连续螺旋形态；若用于详细设计，则应补充端部接触区、倒角、表面处理和热处理状态。

　　在设备用途方面，这类弹性件不追求大行程，而强调低高度、中等载荷和近似线性的刚度表现。它可以放在轴承端盖与外圈之间，补偿温度升高后轴系与壳体之间的热伸长差；也可以用于齿轮副、同步带张紧机构、微型电机端盖和精密连接器内部，提供恒定轴向压紧。面对振动工况，波形结构通过多点接触和弹性变形吸收冲击，使配合面不易松脱。选型时不能只按外径替换普通垫圈，需要校核工作载荷下的压缩量、疲劳循环次数、材料许用应力以及端面摩擦条件。若预紧力过大，会增加轴承摩擦转矩并加速温升；预紧力过小，则无法消除游隙，轴系在启停和换向阶段容易产生冲击。

　　安装边界方面，支撑端面应与轴线垂直，导向孔和导向轴的同轴度需纳入装配公差链。弹性件受压后外径存在扩张趋势，孔壁建议保留径向间隙；内径侧也应避免锐边接触带材。对于多圈连续螺旋波形弹簧，相邻圈在并紧前应逐步贴合，不能出现某一圈先压死而其余圈仍未承载的情况。三维结构设计时可通过截面扫掠、螺旋轨迹和波形曲线的组合还原其真实形态，并在装配环境中检查最小轴向包络、最大压缩状态、外径膨胀以及与端盖、轴承外圈、轴套等周边零件的干涉关系。这样形成的数字模型既可用于机构原理演示，也能为后续工程图绘制、弹性件选型和轴系紧凑化布局提供直观依据。
