风冷往复式内燃机气缸体总成

　　这款风冷式气缸体是小型往复式内燃机的核心承压构件，广泛适配通用小型汽油机、摩托车动力单元、小型工程机械动力组、园林机械动力端这类轻量化动力场景，在整机布局中承担活塞往复运动导向、燃烧室密封承载、燃烧热量导出、周边附件安装基准四大核心作用，区别于水冷缸体的夹套换热结构，该款缸体直接在外壁集成多层平行散热鳍片，依靠行驶或者冷却风扇带动的横掠气流直接带走缸壁热量，省去了水冷循环所需的水套、水管、散热器、水泵等配套部件，整体结构更加紧凑，自重更低，维护环节更少，非常适合小排量、轻量化、使用工况通风条件良好的动力设备。

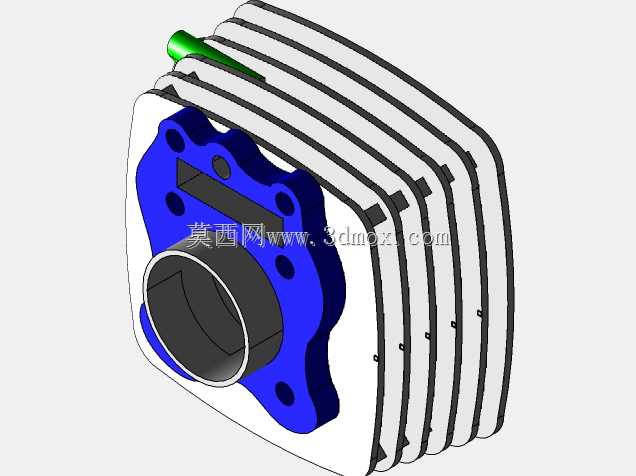

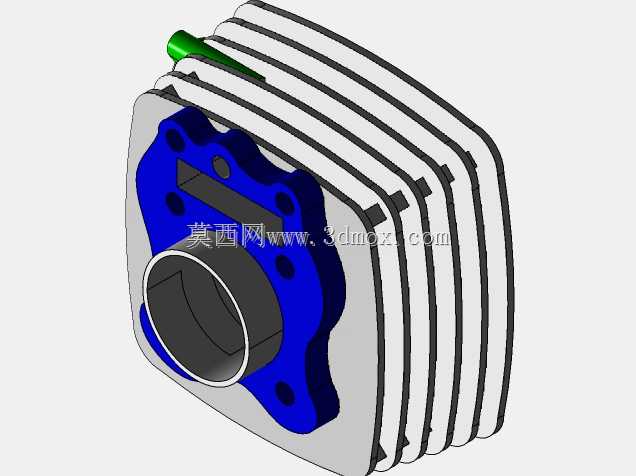

　　从结构设计逻辑来看，缸体前端的蓝色法兰安装面是整个缸体与曲轴箱对接的基准界面，法兰面上分布的多个通孔分别对应缸头紧固螺栓、曲轴箱定位销、润滑油道对位孔的安装位置，建模时所有孔位的位置度公差都需要和曲轴箱、气缸垫的孔系完全匹配，装配时缸体下端的缸套开口直接伸入曲轴箱上部的安装止口，活塞连杆组从曲轴箱侧装入缸筒内部，缸筒内壁的加工精度直接决定活塞环的密封效果和往复运动的摩擦损耗，设计时缸筒内径的圆度、圆柱度公差都控制在微米级，避免活塞运行过程中出现窜气、偏磨、拉缸等故障。

　　外壁逐层延伸的散热鳍片是风冷缸体最典型的结构特征，鳍片沿着缸体轴向平行排布，每一片鳍片都从缸筒外壁向外延展，大幅提升缸体和空气的接触换热面积，建模过程中鳍片的厚度、片间间距都经过换热校核：片距过小容易在扬尘工况下被泥沙、草屑堵塞，导致通风截面积下降、散热能力骤降；片距过大则会压缩总换热面积，无法把燃烧室传递到缸壁的热量及时带走，容易出现缸壁过热、润滑油膜碳化、活塞膨胀卡滞的问题。鳍片根部和缸筒外壁的衔接位置都做了圆角过渡，既避免压铸成型过程中出现应力集中、冷却收缩裂纹，也能降低运行过程中热胀冷缩产生的交变应力，防止鳍片长期受振动出现断裂脱落。缸体侧上方预留的绿色小管接口为润滑油路或者温度传感器安装位，部分机型在此处接入机油透气回路，或者安装缸温传感器实时监测缸壁工作温度，为燃油喷射、点火提前角的控制提供温度参数参考。

　　从安装边界维度考量，该缸体的轴向长度、法兰面外轮廓尺寸、散热鳍片的最大外伸宽度都需要和整机外围的导流风罩、车架安装空间做匹配校验：风冷机型通常会在散热鳍片外侧加装导流风罩，把冷却风扇产生的气流全部约束在鳍片间隙之间，避免气流从鳍片侧边散逸，建模时要预留出风罩的安装间隙，不能出现鳍片和风罩运动干涉的问题；法兰面的止口深度需要和气缸垫的压缩厚度匹配，保证活塞在上止点位置时的余隙容积符合设计要求，余隙过大会导致压缩比下降、动力输出不足，余隙过小则可能出现活塞顶碰撞气门、缸垫密封压损过大的故障。

　　在实际工况运行中，缸体内部要持续承受燃烧室点火爆发产生的数十兆帕高压，同时缸壁温度从内侧燃烧室侧到外侧鳍片端存在显著的温度梯度，建模时既要还原缸筒的厚壁承压结构，也要把鳍片的薄壁散热结构、法兰面的螺栓凸台、定位销孔的局部加强结构完整呈现，所有壁厚过渡都遵循均匀渐变的原则，避免压铸生产时出现局部壁厚差过大导致的缩孔、疏松缺陷。这类缸体通常采用铝合金高压压铸成型，缸筒内壁后续会进行珩磨加工，形成交叉网纹储油结构，保证活塞环运行过程中油膜均匀分布，兼顾润滑和密封的双重需求。结构设计阶段还要同步考虑整机的装配顺序：缸体先和曲轴箱完成止口定位，穿入紧固螺栓按规定扭矩对角拧紧，之后再装配气缸垫、气缸头，外围的风罩、消音器、化油器接口都要以缸体的安装面为基准对位，任何一处孔位的偏移都会导致后续附件装配出现错位，影响整机的运行可靠性。
