杠杆式液压夹紧工装执行机构

　　这套杠杆式液压夹紧执行组件常见于焊接工装、机加工定位夹具、装配线随行夹具以及多工位自动化专机中，核心作用是把液压缸的直线推力转换为压臂末端的快速压紧动作，使工件在钻孔、铣削、点焊、拼焊或装配过程中保持稳定的位置约束。现场布局时，组件通常通过底部安装板固定在工装基板上，缸体竖直布置，上部连杆机构向工件侧展开；压头接触区域可根据工件轮廓更换压块、垫块或浮动压头，避免局部应力集中，也能补偿毛坯表面的轻微不平。

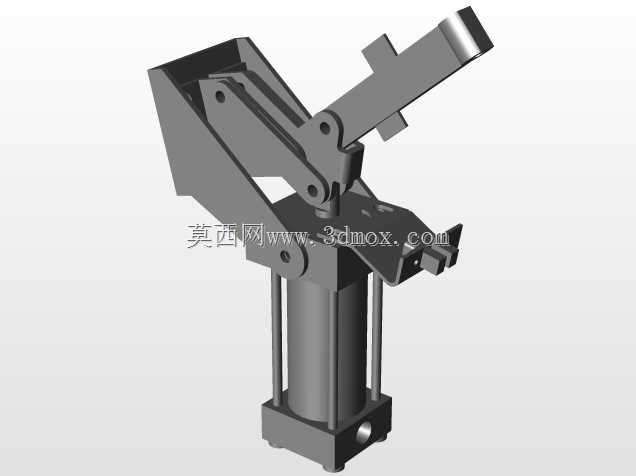

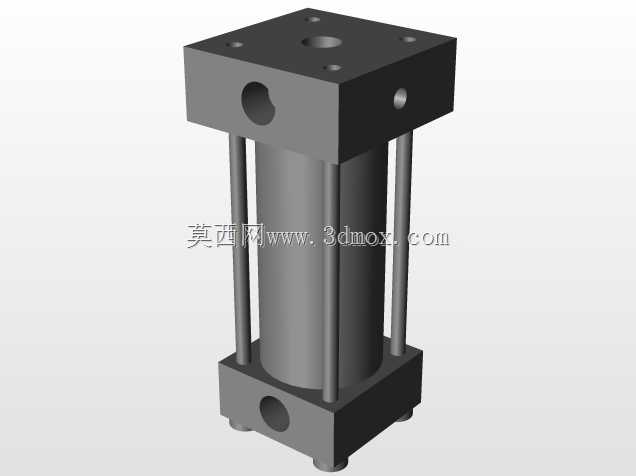

　　从结构逻辑看，下部为标准导向液压缸，四根拉杆将缸筒、下端盖和上部安装座串联，既承担轴向载荷，又为缸体运动提供稳定框架。缸杆伸出后推动中部铰点，带动两侧连杆越过设定的运动轨迹，使上方压臂绕固定转轴快速闭合。压臂末端形成较大的机械增益，在液压压力并不很高的情况下仍能获得可靠的夹紧力。连杆在接近闭合位置时进入近死点状态，这一设计很关键：即使管路压力出现短时波动，压臂也不会轻易松脱，工件仍被约束在定位面上。

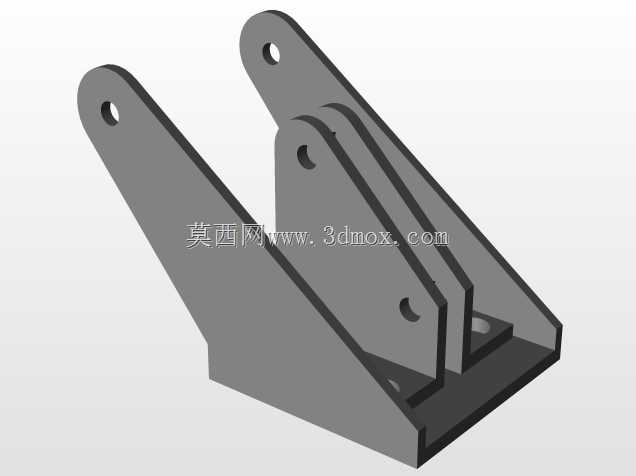

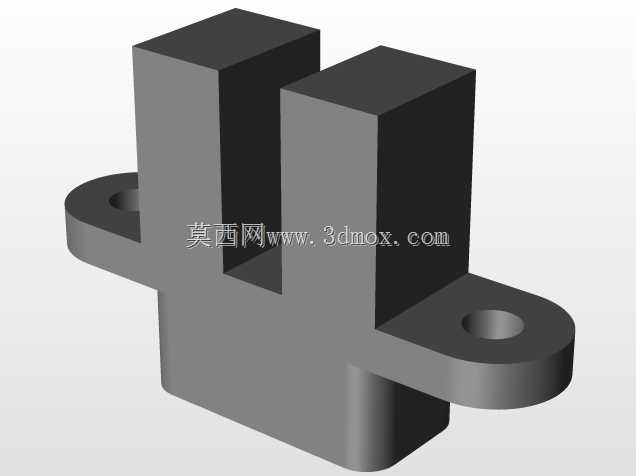

　　上部机构采用多铰链串联形式，侧板、连板、压臂和销轴之间均保留明确的配合关系。三维建模时需要重点检查铰点同轴度、连杆干涉区和压臂开启角度。压臂抬起后，工件取放空间应足够开阔，尤其在机器人上下料场景中，压臂不能与机械手夹爪、工件吊耳或随行托盘发生路径冲突。闭合过程中，压头应先接近工件上方，再转为近似垂直的压紧方向，减少横向推挤工件造成的定位偏移。若用于焊接工位，还需在压臂附近预留焊枪通道，避免夹紧点过于靠近焊缝而影响操作。

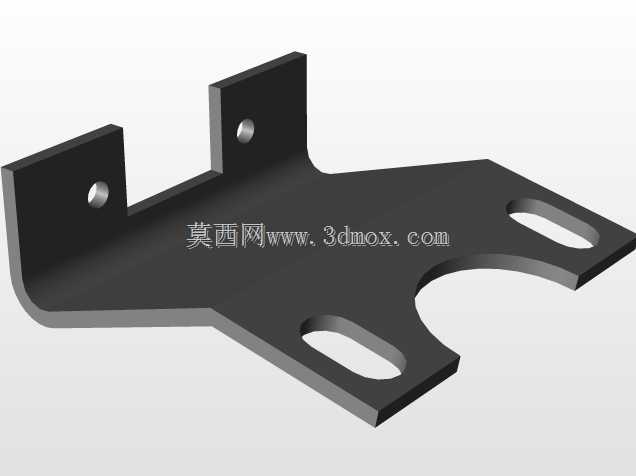

　　安装边界方面，底部法兰面承担主要反力，基板需要具备足够厚度，并通过螺栓或定位销将组件锁定。缸体侧面的油口位置决定管路走向，布管时应留出接头拆装空间，高压软管不能跨越锋利板边，也不能在压臂运动范围内被拉扯。组件上部压臂的外形轮廓较高，设计工位数密集的夹具时，不能只看缸体投影面积，还要把压臂完全打开后的扫掠范围纳入工位间距校核。相邻夹紧器之间若共用定位面，应分别核算压紧顺序，防止工件先被一侧压臂推动而脱离定位销。

　　在实际选型中，这类机构适合需要重复夹紧、节拍稳定、夹紧力可控的场合。与手动压板相比，它减少了操作人员反复拧紧的动作；与单纯气缸直压相比，液压驱动在相同缸径下输出力更大，结构更紧凑。设计时可根据工件厚度调整压头高度，通过更换限位螺钉控制闭合终点，也可在缸体上增加行程检测支架，用于采集夹紧到位信号。对于铸件、锻件、焊接件等表面公差较大的工件，压头接触处宜采用圆弧面或可摆动压块，使压紧力更均匀。

　　模型结构将缸体、拉杆、铰链侧板、压臂、销轴和安装底板完整表达，便于在总图中进行空间占位、运动包络和维护空间检查。工程应用中，围绕该组件继续展开时，还需要结合液压阀台压力、管路流量、工件允许变形量和夹具定位方案共同校核，而不是孤立地按缸径判断夹紧能力。
