花瓶形曲面成型凹模与方块基座结构

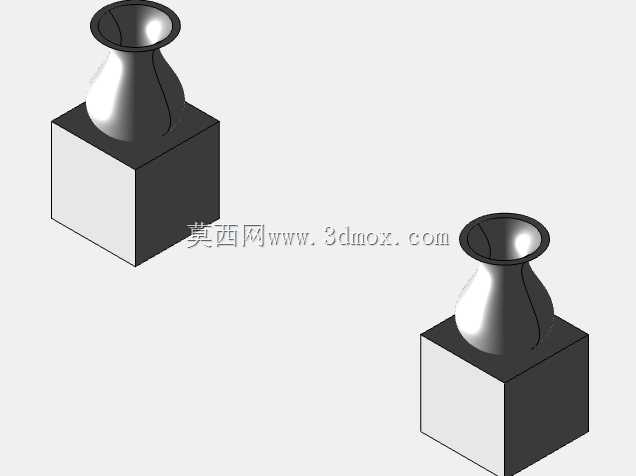

　　该结构围绕异形回转件的成型需求展开，主体由下部方块基座和上部花瓶状凹模型腔组成。基座采用规整立方体形态，承担定位、承托和安装基准作用；上部型腔按照外扩瓶口、收窄颈部、鼓出腹部的连续曲面轮廓构建，能够在成型过程中约束材料形成类似花瓶的薄壁外形。

　　从实际使用场景看，这类型腔常见于工艺礼品、陶瓷坯体、塑料吹塑或吸塑辅助工装、教学样件以及曲面成型试验。与简单直孔或圆柱腔不同，花瓶轮廓包含多段曲率变化：口部向外翻展，颈部向内收缩，腹部再向外扩张，底部又平滑过渡到基座平面。设计时不能只关注外观曲面，还要保证材料在充型、压制或脱模过程中受力连续，避免局部尖角造成应力集中，也要避免曲率突变引起表面褶皱、拉伤或充填不足。

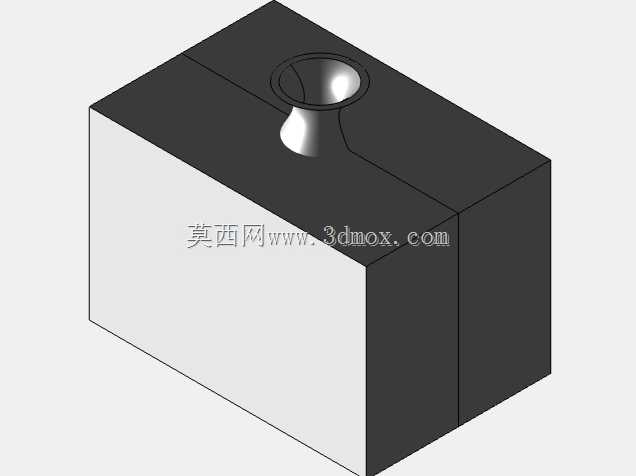

　　建模思路上，方块基座并非单纯装饰，而是提供稳定的加工和装配边界。其底面可作为机床找正基准，侧面可用于夹具压紧或与模架配合，顶面则承接型腔开口周边的承压区域。型腔中心线应与基座中心保持一致，使合模力或成型压力尽量沿对称轴线传递。若用于模具，还需要在基座四周预留紧固孔、导向孔或排气结构的位置；若作为工艺演示模型，则可通过剖切或透明化方式展示内部空腔与外部实体的关系。

　　曲面部分适合采用旋转、放样或边界混合方式建立。先在轴向剖面中确定瓶口、瓶颈、瓶腹和底段的关键控制点，再生成连续回转面。颈部半径较小，是脱模和材料流动的敏感区域；腹部弧面较大，成型后外观面积宽，对表面连续性要求高；口部外翻边缘需要设置合理圆角，使坯件在进入或离开型腔时不被锐边切割。型腔内壁应保持光顺，相邻曲面之间的相切关系需要反复检查，尤其在颈部到腹部的过渡段，曲率方向变化明显，若轮廓线不平顺，最终实体表面容易出现棱线或局部凹陷。

　　安装边界方面，立方体基座的边长决定了整套结构在模架或工作台上的占用范围。上部型腔最大外轮廓不应超出基座承压面过多，否则边缘支撑不足，受压时可能产生悬臂变形。型腔深度需要与瓶口高度、腹部最大直径和底部过渡半径协调，过深的窄颈腔会增加加工刀具长度需求，也会降低抛光和脱模便利性。实际工程中可根据设备行程、夹具开口和坯料尺寸调整基座高度，但应保留足够壁厚，使型腔最薄处仍能承受成型压力。

　　该结构的功能重点在于通过负形空腔复制目标外形。外部方块提供工艺可达性，内部曲面决定成品形状。加工时可先铣削基座六面，建立直角基准，再以顶面中心为原点进行三维曲面粗加工和精加工。深腔区域需要考虑刀具悬伸、排屑和冷却；高光表面则需在数控加工后安排抛光或研磨。若用于批量成型，还应结合材料收缩率修正型腔尺寸，并在口部、底部或分型位置安排排气与脱模斜度。

　　整体来看，该模型把复杂自由曲面与规则安装基体组合在一起，既体现了异形件成型模具的基本构造，也保留了清晰的工程边界。对于结构设计人员，它可用于检查曲面连续性、空腔生成方法、壁厚分布和基座承载关系；对于设备选型人员，可据此判断加工行程、夹具范围和深腔工艺难度；对于三维建模从业者，则适合练习回转曲面、实体切除、圆角过渡和装配基准建立。
