3D打印机XCR远程挤出喷头总成

　　这套挤出喷头总成是面向桌面级FDM熔融沉积成型设备开发的热端执行部件，整套结构把耗材推送、熔融塑化、散热控温、出丝导向几个核心功能整合在紧凑的安装空间内，适配近程挤出的装机方案，也可通过调整进料喉管长度匹配远程送料的机型布局。从实际装机场景来看，这类部件多用于桌面级创客3D打印机、小型教育实训打印设备、桌面级工程样件试制工位，在PLA、ABS、PETG等常见热塑性耗材的打印作业里承担耗材熔融挤出的核心动作，替换老旧热端或者改装大流量喷头时，这套总成可以直接作为模块化组件装入设备的X轴运动滑台，不需要对原有运动结构做大幅改动。

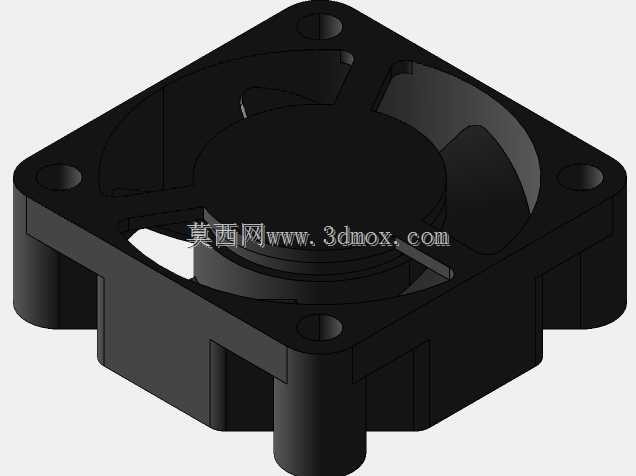

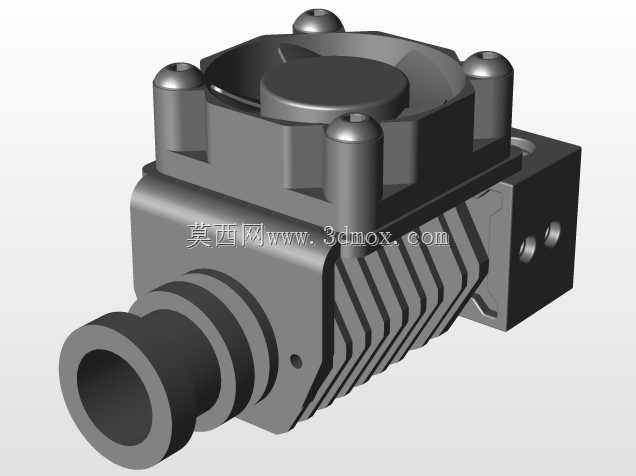

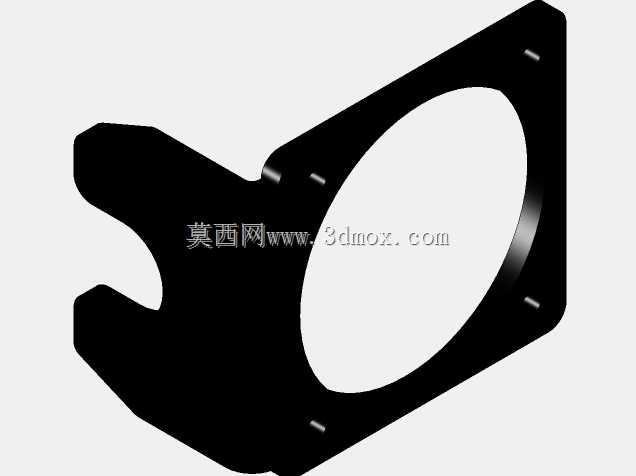

　　结构设计上，总成最上方集成了轴流散热风扇，风扇直接固定在散热鳍片的上端面，风扇外圈预留的四个安装柱孔位可以匹配M3规格的紧固螺丝，风扇运转时直接向下方的铝合金散热鳍片送风，鳍片采用多片平行肋条的结构，气流顺着肋片间隙快速流过，把进料喉管上半段的热量持续带走，避免喉管上部温度过高导致耗材提前软化、出现堵料或者碳化物堆积的问题。鳍片侧方延伸出的圆柱形接口是送料对接位，远程送料的特氟龙送料管可以直接插入这个接口，通过快接结构锁定，近程送料方案下挤出机的送料齿轮输出端直接对准这个接口，把固态耗材匀速推入喉管内部。

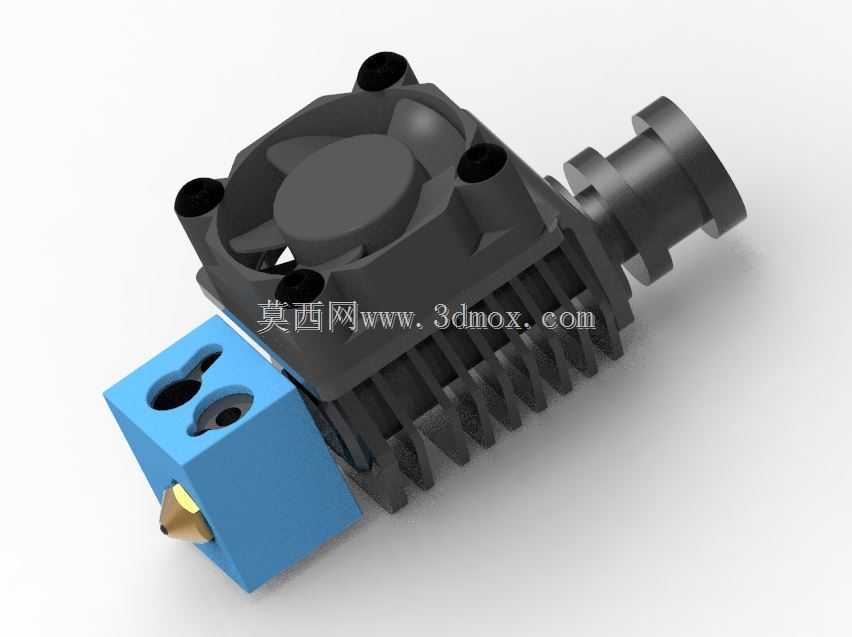

　　总成下部的蓝色方块是加热铝块，铝块内部加工有贯通的喉管安装孔、加热棒插孔和热敏电阻安装孔，加热棒插入孔位后通过顶丝固定，热敏电阻紧贴铝块壁面放置，实时反馈加热区温度，温控系统可以把铝块温度稳定控制在耗材熔融所需的区间。铝块下端伸出的黄铜喷嘴是最终出丝位置，喷嘴的外螺纹和铝块内螺纹配合拧紧，锥面密封避免熔融耗材从衔接缝隙溢出，喷嘴尖端的出料孔径根据打印精度需求可以更换不同规格，常规0.4mm孔径适配绝大多数普通打印场景，大孔径喷嘴可以提升大尺寸工件的打印效率。蓝色铝块侧面预留的两个沉头孔用于把整个热端组件固定到打印机的安装支架上，安装时需要保证喷嘴尖端和打印平台平面的平行度，避免首层打印时出现丝材附着不均的问题。

　　从安装边界尺寸来看，整套总成沿送料方向的总长度控制在120毫米以内，散热段的最大外轮廓尺寸适配绝大多数桌面打印机的挤出头安装位，风扇的供电线、加热棒引线和热敏电阻信号线都可以沿鳍片侧方整理固定，避免运动过程中线缆拖拽剐蹭打印工件。设计时特意把散热区和加热区通过隔热的喉管段做了热隔离，喉管中段的薄壁结构大幅降低热传导效率，让上部散热区温度始终保持在耗材玻璃化转变温度以下，下部加热区的热量不会持续向上传导，既减少了加热功率的无谓损耗，也从根源上降低了耗材在喉管内提前膨胀堵头的概率。

　　实际调试过程中，装机后首先要确认风扇的送风方向朝向鳍片，不能装反导致散热效率下降，加热铝块的固定螺丝要均匀拧紧，避免喉管和铝块之间出现间隙导致漏料。喷嘴的拧紧操作需要在加热到工作温度后进行，热态下螺纹配合紧密，冷却后不会出现松退漏料的问题。整套结构的模块化程度很高，日常维护时不需要拆解整个散热段，仅需要拆下喷嘴清理残留碳化物，或者更换不同孔径的喷嘴即可切换打印工艺，鳍片表面积累的灰尘可以用压缩空气直接吹扫，维护操作的门槛很低，适配批量装机的设备生产场景，也适合个人用户改装升级自有打印设备。
