多色彩PolyJet增材制造创意演示构件

　　这套构件面向PolyJet喷射成型工艺的落地验证而搭建，核心用途是在设备展厅、工艺宣讲、材料选型测试环节，直观呈现多材料彩色打印在同一成型周期内的表现力。现场调试时，常把这类样件摆放在设备出料端旁，让来访的结构工程师直接观察不同曲率表面的色彩过渡、软硬材料拼接边界，省去反复打印单色试片的沟通成本。

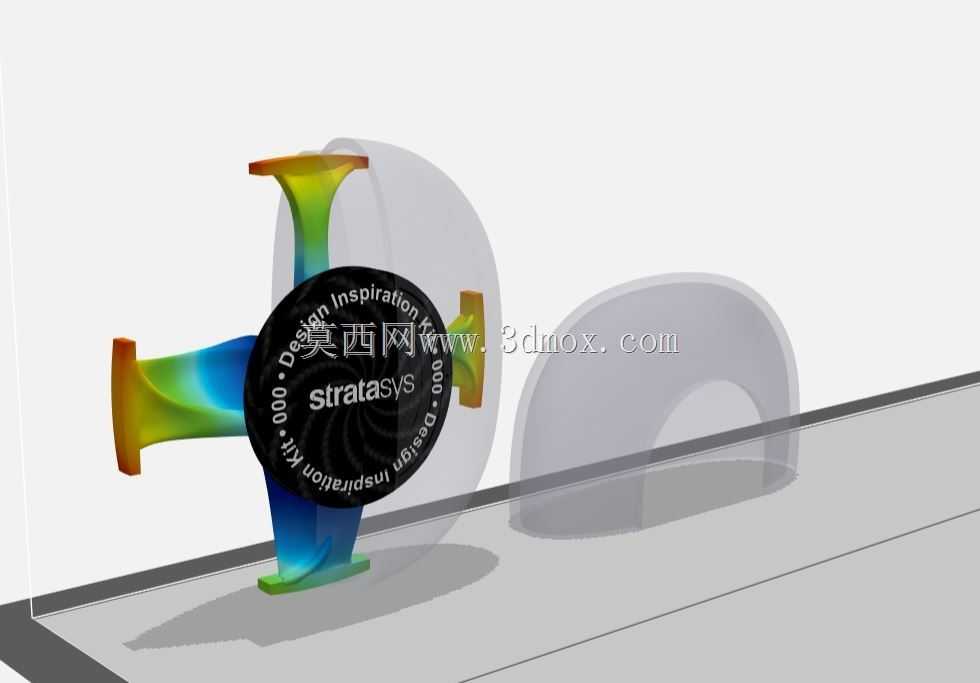

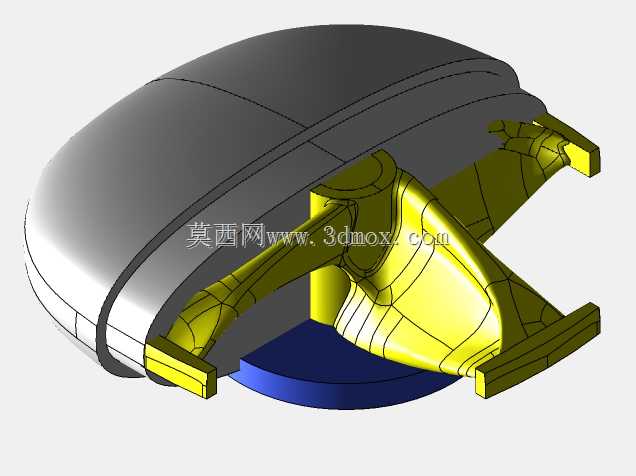

　　从结构布局看，构件采用中心圆盘加四向延展曲面支臂的对称构型，中心圆盘承担标识承载与视觉聚焦作用，外轮廓做整圈圆角处理，避免薄边在喷射堆叠过程中出现翘边。四支臂沿圆周均布，每支臂从根部到端部采用渐变扭转曲面，截面宽度随延伸方向先收窄再小幅放宽，这种形态专门用来检验喷头在斜面上铺覆光敏树脂时的层纹控制能力。支臂末端做加厚平台，厚度控制在可稳定支撑的区间，既防止打印完成后取件时末端断裂，也能在摆放时提供局部接触支撑面。

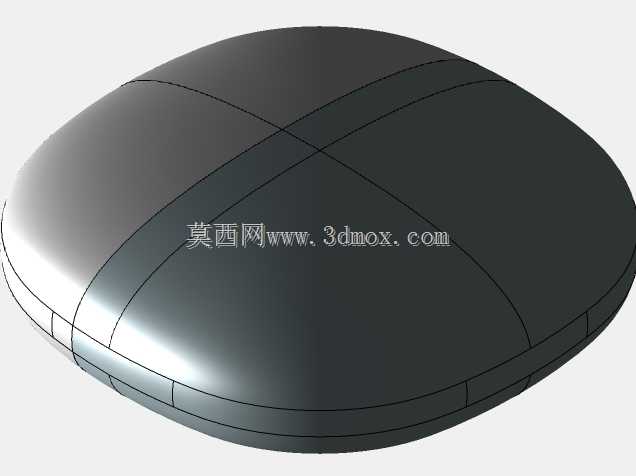

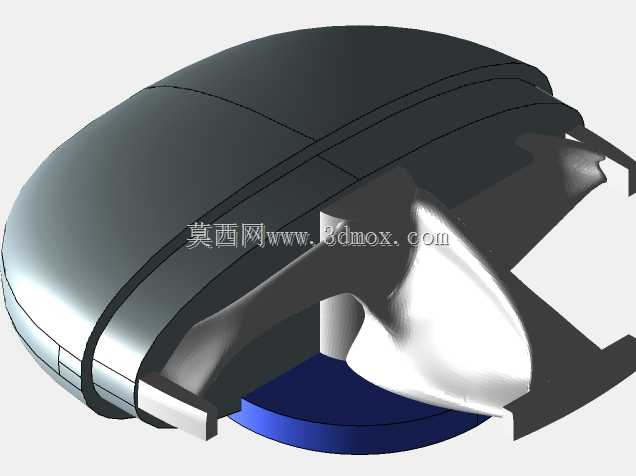

　　外围配套的透明壳体采用半包覆式设计，壳体型面跟随内部彩色构件的外轮廓预留均匀间隙，间隙值按照PolyJet工艺常见的装配公差设定，保证两件套打印完成后可轻松嵌套，不会出现卡滞或旷量过大的问题。透明壳体边缘做翻边加厚处理，翻边宽度兼顾手持握持的舒适度与成型时的结构强度，搬运演示过程中不易因局部应力集中产生开裂。

　　设计过程中优先考虑成型方向的合理性，将中心圆盘平面平行于打印平台摆放，支臂的扭转曲面沿Z向逐层生成，最大限度减少支撑材料的使用量。对于支臂下方的悬空区域，通过微调曲面倾角，把大部分悬空面调整到工艺允许的自支撑角度范围内，仅在极小的内凹位置添加易剥离的支撑结构，后处理时只需低压水冲即可去除，不会破坏彩色表面的光洁度。

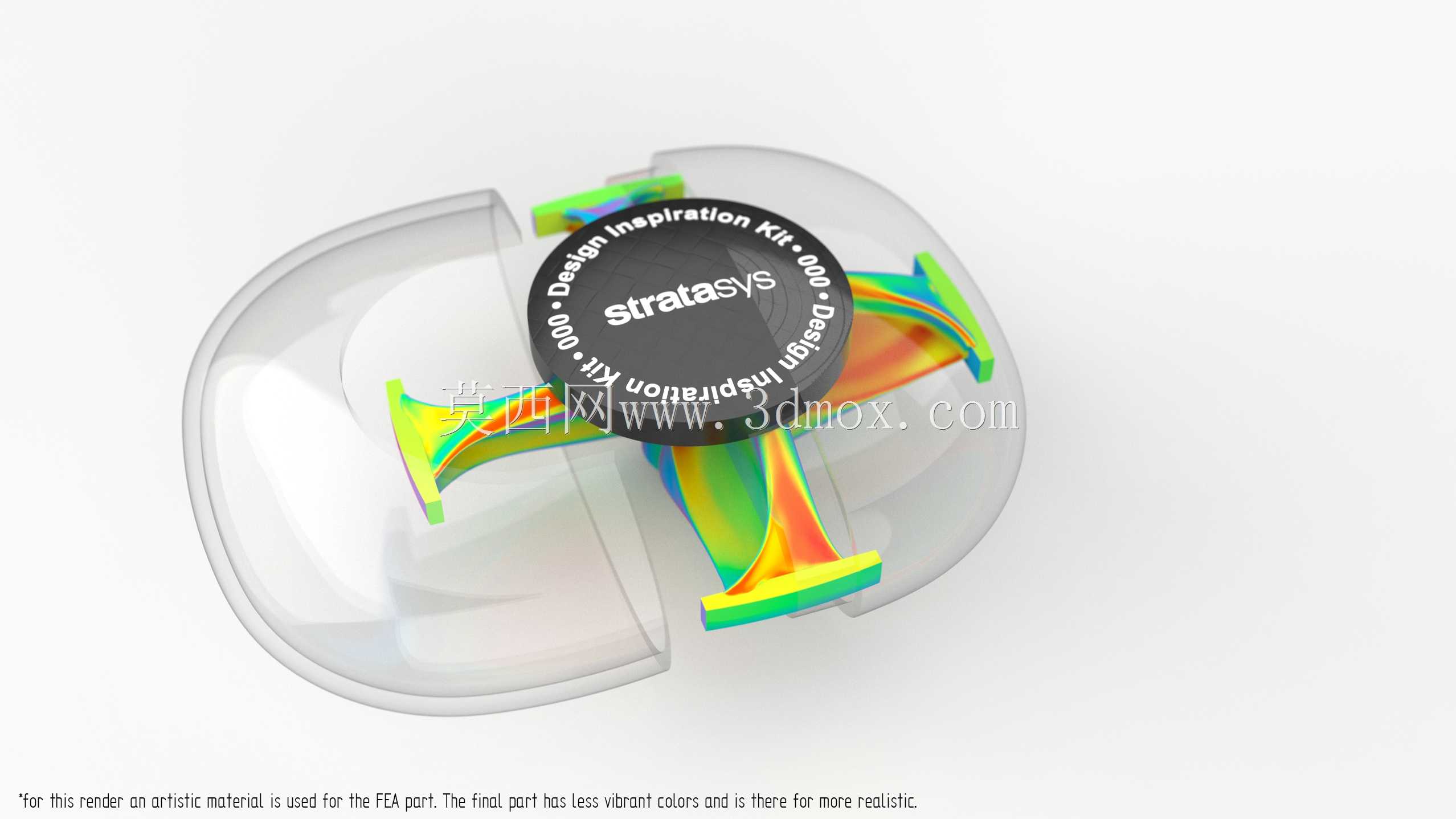

　　色彩规划上，支臂表面采用连续渐变色带，从根部的暖色调平滑过渡到端部的冷色调，色带沿曲面流线方向分布，用来验证彩色喷射系统在复杂曲面上的色彩对位精度。不同颜色区域的材料硬度保持一致，避免因材料模量差异导致固化后出现不均匀收缩，保证整体尺寸稳定性。中心圆盘的深色基底与白色文字标识形成高对比度，文字区域采用微凸起设计，凸起高度控制在肉眼可清晰辨识且不会轻易磨损的范围。

　　在安装边界方面，整套构件嵌套完成后的整体外廓由透明壳体决定，壳体底部为近似平面的弧形轮廓，可直接放置在展厅展台、设备台面等平整表面，无需额外固定夹具。构件所有外露棱边均做R角过渡，最小圆角半径满足PolyJet喷头的最小成型分辨率要求，不会出现细小特征丢失的问题。支臂与透明壳体内壁之间的周向间隙均匀，嵌套后内部构件可保持固定位置，搬运晃动时不会发生磕碰摩擦。

　　从工程验证角度，这套样件可同时考核多项工艺指标：彩色墨水的混色均匀度、多曲面的层厚一致性、透明材料的透光率表现、薄壁结构的成型极限。结构设计人员在开发同类多材料彩色增材产品时，可参考其曲面倾角设定、间隙配合取值、特征加厚策略，把演示样件积累的工艺参数迁移到功能性终端零件的开发中，比如定制化工位夹具的标识区域、医疗导板的彩色分区、文创产品的一体化造型，都能借助这类工艺验证成果缩短试制周期。建模阶段所有曲面均保持连续G2过渡，没有尖锐的几何收敛点，导出至打印预处理软件时无需大量修补几何，网格划分后三角面分布均匀，能够保证切片路径的平稳运行，减少喷头空走与断线概率。
