Ender6打印机拖链末端固定支架结构

　　桌面级FDM设备在长时间连续打印过程中，X轴挤出组件处于高频往复运动状态，加热头供电线、热敏电阻信号线、喉管散热风扇线以及送料挤出机控制线如果直接悬空布置，会在反复弯折中出现外皮磨损、线芯疲劳断裂、接插件松脱等问题，同时松散线缆还可能和同步带、光轴、机架棱角发生剐蹭，直接影响打印运行稳定性。这套固定结构针对Ender6机型的龙门运动区域设计，作为拖链系统靠近热端一侧的末端转接件，把柔性电缆链的活动端和挤出头安装板可靠连接，让整段线缆随拖链的预设弯曲轨迹完成随动，避免线缆在X轴全行程移动中出现无规则拉扯、折弯半径过小或者局部悬空晃动的情况。

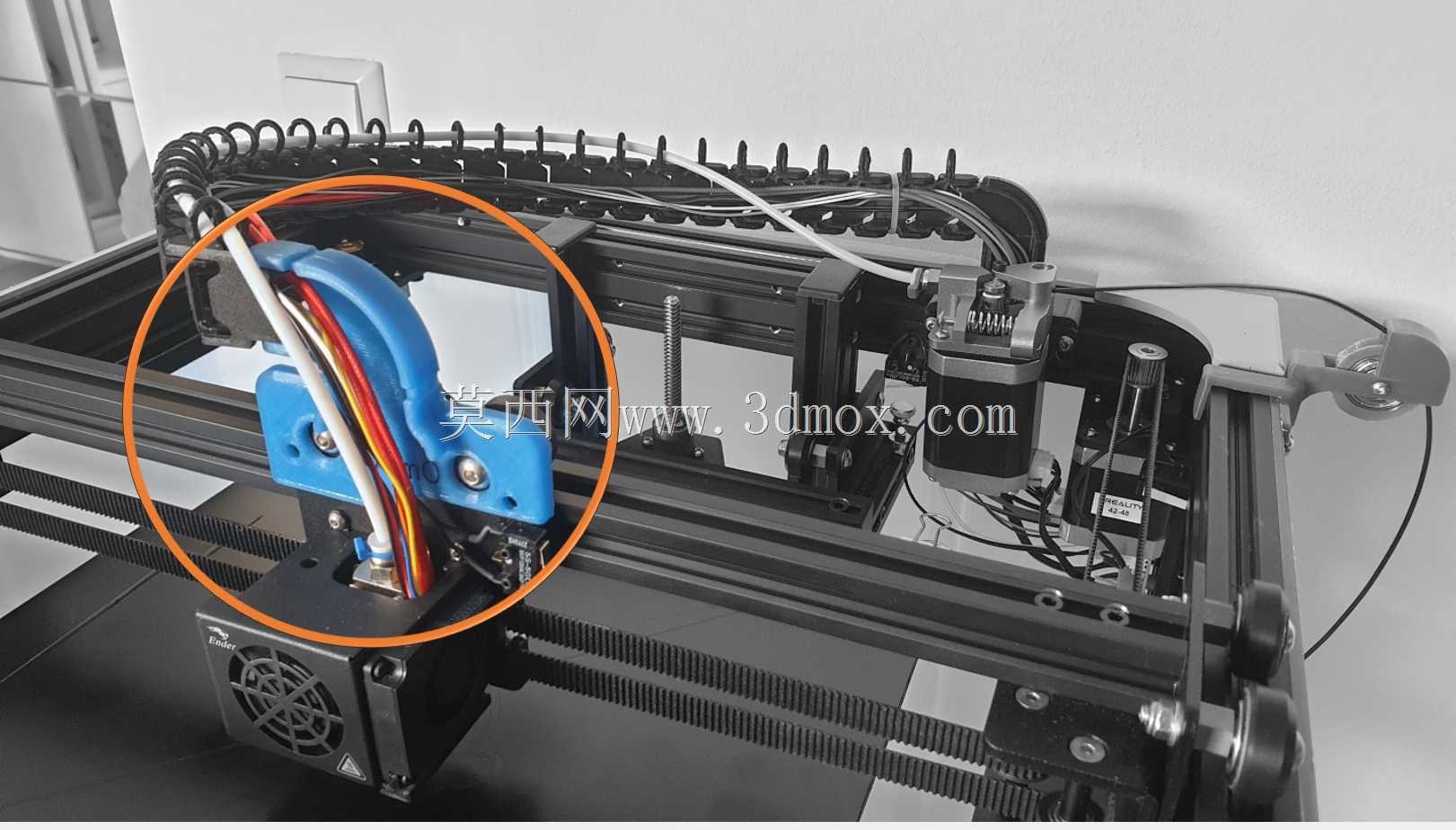

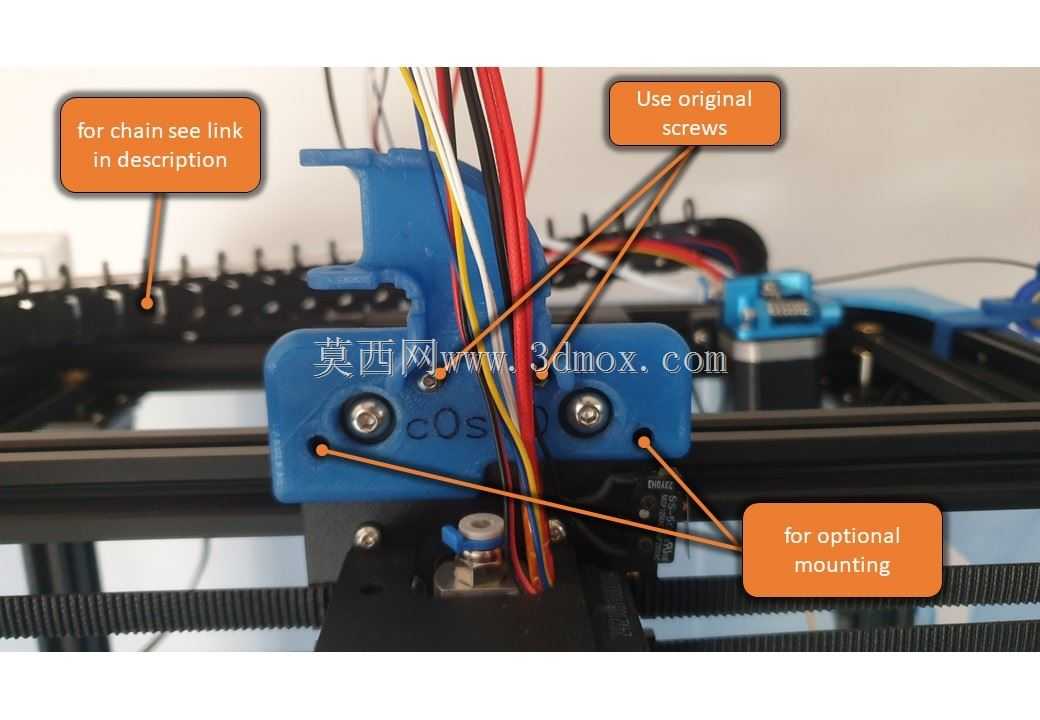

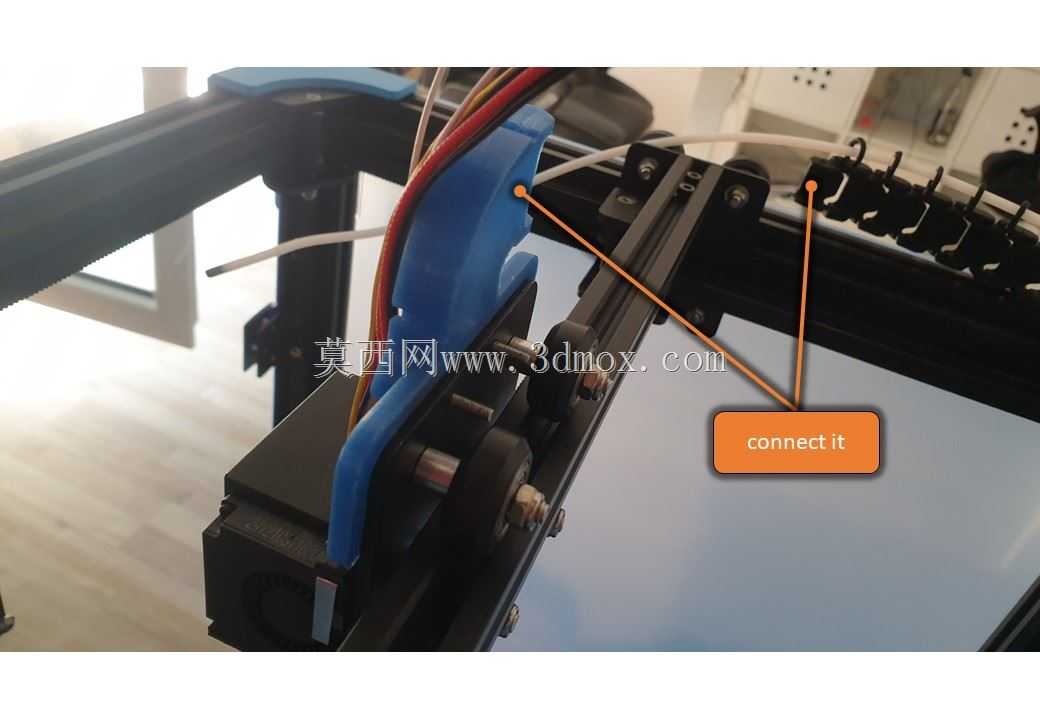

　　从实际装机边界来看，该固定件安装在挤出头蓝色塑料安装侧板的邻近区域，不需要对原有X轴滑车、铝型材横梁、同步带布局做破坏性改动，安装孔位匹配设备原配的管线支架螺钉位置，现场装配时可以直接复用原机管架的紧固螺钉完成锁附，额外的可选孔位则留给不同改装方案下的走线调整需求，适配不同用户更换近程挤出、加装喷头风扇或者扩展自动调平传感器后的走线变化。整个支架的外形轮廓贴合挤出组件侧面的安装空间，边角做了避让处理，不会和X轴左右两端的限位块、滑车运动路径发生干涉，在X轴移动到两端极限位置时，拖链弯曲段的回转空间也被预留出来，不会出现支架顶碰机架或者挤压拖链链节的情况。

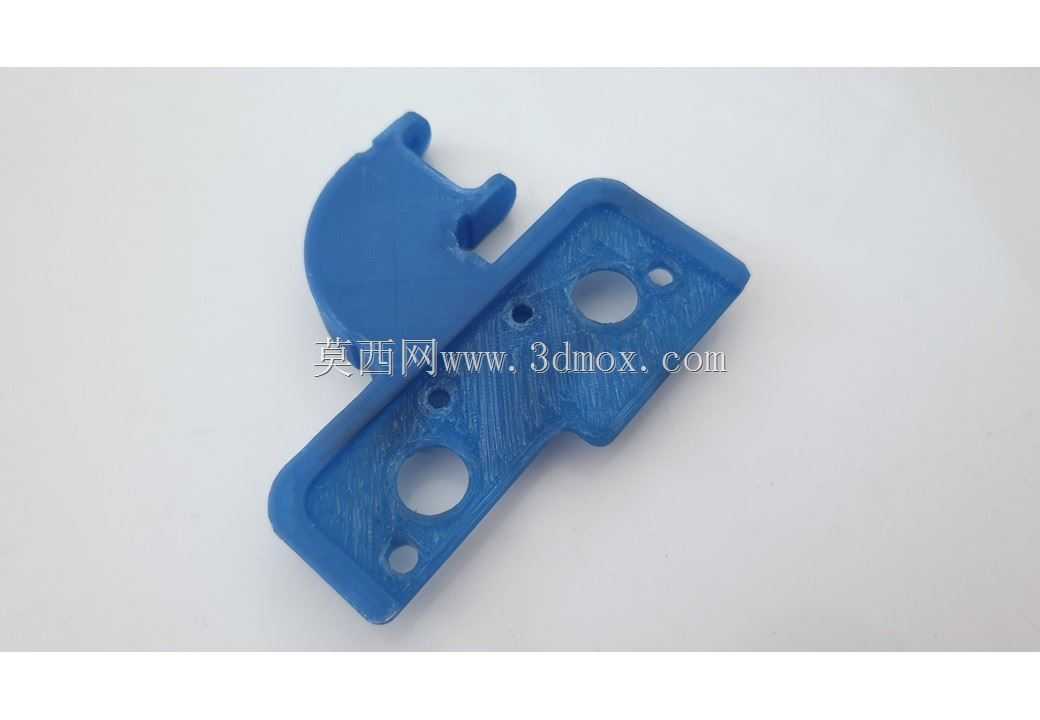

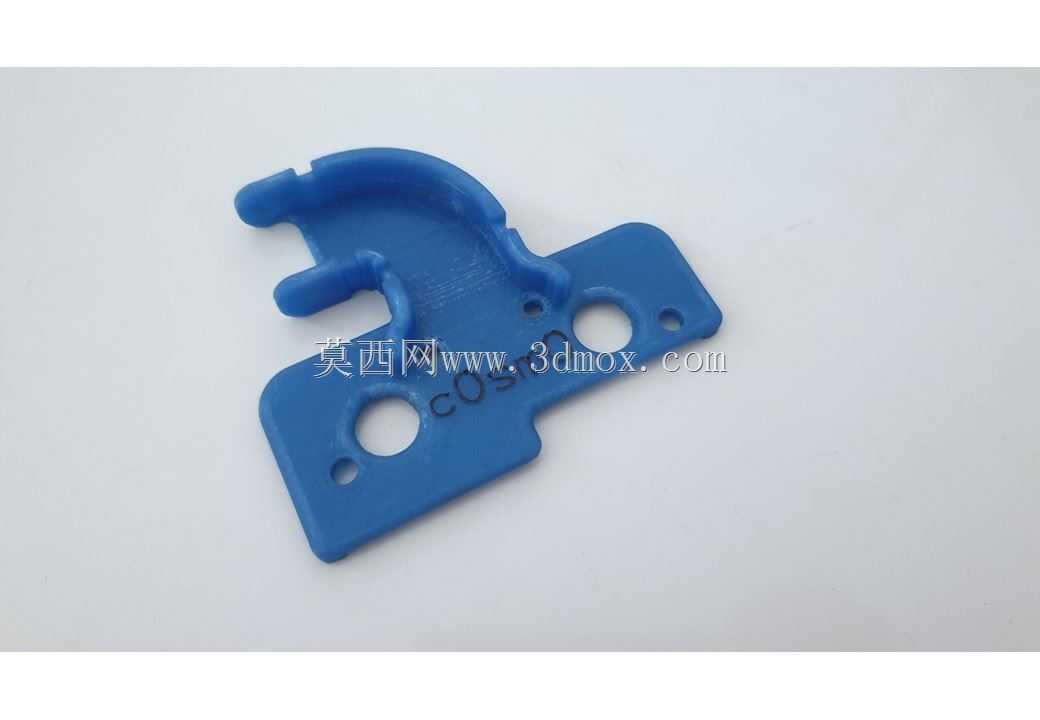

　　设计思路上优先保证拖链末端的固定刚性，支架承托拖链的部位和拖链端部链节的安装接口对齐，让拖链从固定点引出后立刻进入设定的弯曲弧度，避免线缆在拖链出口位置出现硬折。拖链内部可以同时容纳多根不同线径的动力线与信号线，配合Bowden管的走线布局，送料管也可以顺着拖链走向布置，减少远端送料过程中耗材输送的阻力波动。整套拖链链路使用标准链节拼接而成，链节之间的铰接间隙控制在合理范围，既可以随滑车运动灵活弯折，又不会出现链节侧向错位、线缆从链节缝隙脱出的问题。

　　在日常运维场景中，这种末端固定结构大幅降低了走线故障的排查概率：传统扎带捆绑的走线方式在设备运行数百小时后，扎带容易松动，线缆弯折位置会逐渐出现表皮发白、内部铜芯折断的隐患，尤其是热敏电阻这类细信号线，一旦断线会触发温度异常报警，直接中断打印任务。而通过拖链加末端固定支架的约束，所有线缆的弯曲段都被限制在拖链内部，每一次往复运动中线缆的弯折半径都保持在安全值以上，线芯承受的交变弯曲应力被均匀分散，不会在某一个固定点反复弯折。同时规整的走线也让热端周边的维护操作更方便，更换喷嘴、清理喉管、调试挤出轮的时候，不需要反复整理散乱的线束，拆开拖链盖板就可以单独检查某一根线路的状态。

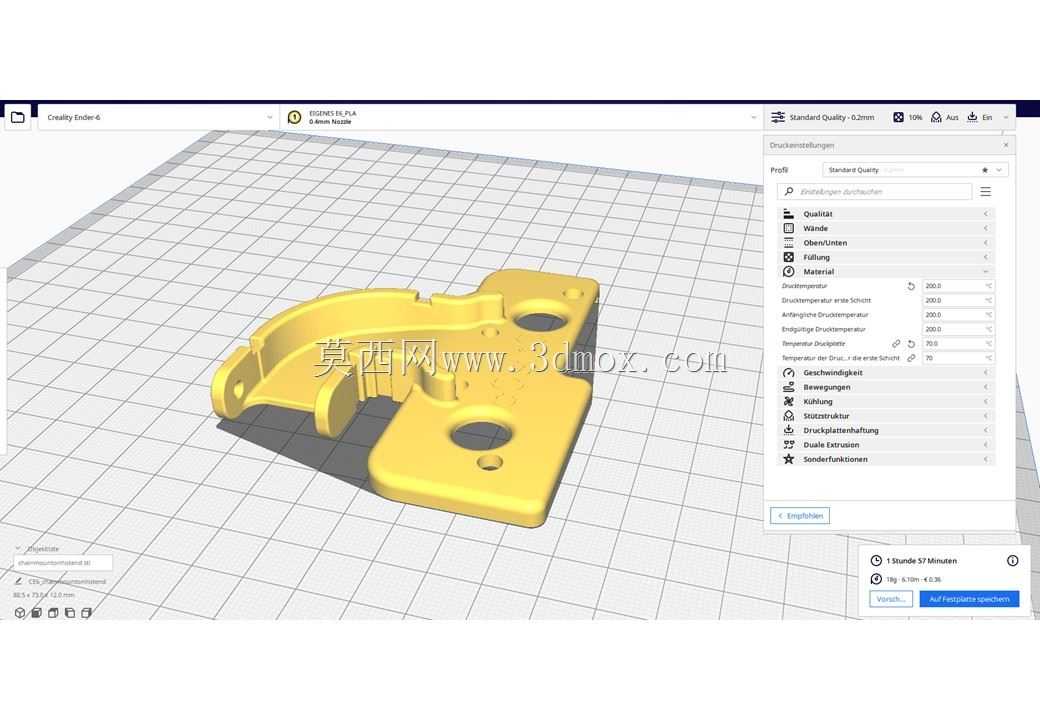

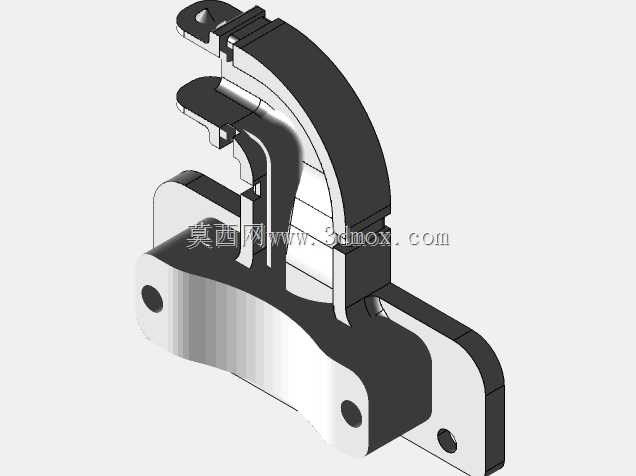

　　结构建模过程中需要重点核对几个装配公差：首先是支架安装孔的中心距要和挤出侧板的原配孔位完全匹配，避免锁附后出现支架偏移，导致拖链走向歪斜；其次是支架和拖链连接的接口尺寸要匹配所选链节的端部安装尺寸，保证两者连接后没有明显旷量；最后要校核支架在X轴全行程内的运动包络，确认支架在滑车移动到最左、最右限位时，和机架立柱、横梁附件、拖链固定段之间都留有足够的安全间隙，不会在高速打印移动中发生碰撞。支架本身采用轻量化的结构形态，在保证安装强度的前提下尽可能减少附加重量，避免给X轴运动组件增加过多负载，影响打印时的加减速表现。

　　这类结构不仅适用于原厂状态的Ender6设备，对于改装了双喷头、增加腔体照明、加装BLTouch自动调平探针的用户，也可以通过调整支架上的可选固定孔，把新增的信号线一并纳入拖链内部走线，让整个运动部分的管线布置整洁有序，从根源上消除线缆剐蹭打印件、拉扯接插件的隐患，是桌面3D打印机可靠性升级里非常实用的一类结构件。
