雅马哈YZF-R1摩托车车架定位滑块

　　在大排量运动摩托车的车架与动力总成、副车架或外观覆盖件的装配关系中，滑块类零件虽然体积不大，却承担着定位、限位、减摩和吸收装配公差的作用。这款滑块针对雅马哈YZF-R1的特定车架结构进行匹配，外形采用带轴向通孔的圆柱主体，并在一侧加工出平直切面，使零件在装入车架对应安装位后既能够通过圆柱面获得径向支撑，又能借助切面阻止自身绕轴线转动。

　　从实际装车场景看，这类滑块通常放置在车架管段、支架豁口或焊接支座之间，作为螺栓穿过的中间衬垫使用。紧固件选用内六角圆柱头螺栓，规格为M10×1.25×65mm。细牙螺纹M10×1.25在摩托车底盘连接中较为常见，其优势在于相同公称直径下螺距更小，拧紧时轴向调节更细腻，自锁性能和抗松动能力也更适合承受振动的车架环境。65mm的螺栓长度意味着滑块、支架壁板以及相关连接件的叠层厚度需要控制在该螺栓有效夹紧范围内；建模时必须把螺栓头沉座、螺纹旋入深度、垫圈占用空间和末端余量一并校核，避免现场装配时出现螺纹咬合不足或螺栓顶死的问题。

　　滑块材料选用delrin，也就是聚甲醛工程塑料，并不是随意的轻量化选择。delrin具有较好的刚性、耐疲劳性、自润滑性和尺寸稳定性，摩擦系数低于普通金属接触面，在车架相对微动、装配挤压或维修拆装过程中，可以减少金属件之间的划伤和异响。与钢制衬套相比，塑料滑块不会在涂装车架或铝合金支架表面形成明显的硬接触压痕；与橡胶件相比，它又能提供更明确的定位边界，不会因过度弹性变形而改变安装位置。对于摩托车这种长期承受发动机振动、路面冲击和姿态变化的设备，材料需要在韧性、耐磨性和抗蠕变性之间取得平衡。

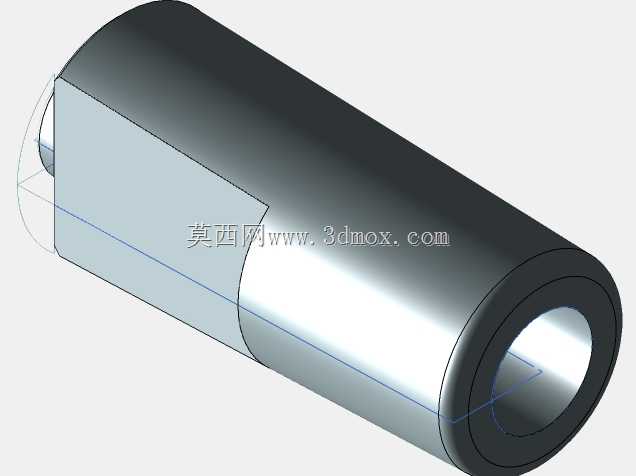

　　结构上，圆柱外圆适合嵌入车架预设的圆弧槽或管内空间，中心孔则为M10螺栓提供穿过通道。孔轴之间应保留合理间隙，既不能过大导致螺栓受剪时滑块失去定位意义，也不能过小造成装配困难，尤其在塑料件受温度影响产生微量胀缩时，间隙设计要兼顾装配容差。侧面的平面是该零件最关键的防转特征：当滑块被压入支架或贴靠在车架平面上时，平面与相邻限位面形成方向约束，螺栓拧紧过程中滑块不会随摩擦扭矩旋转，维修拆卸时也能保持位置稳定。

　　建模时应先确定安装轴线，再以中心孔为基准建立外圆柱面，保证壁厚均匀。壁厚过小会降低承压面积，螺栓预紧后容易出现局部蠕变；壁厚过大则可能超出车架原有空间，导致外观件或相邻支架无法复位。端部倒角和孔口倒角不可省略，外圆倒角用于引导滑块进入安装位，内孔倒角用于螺栓穿入，同时减少塑料边缘在装配时崩裂的风险。切面与圆柱面相交处应保留清晰棱线，但实际加工中可根据工艺增加微小圆角，以降低应力集中。

　　该零件的使用价值还体现在维修与改装环节。摩托车车架附近的连接位置经常需要反复拆装，若直接使用金属垫片或自制套管，容易出现配合长度不一致、接触面偏摆、螺栓夹紧力分散等问题。专用滑块把外径、长度、切面方向和通孔尺寸固化为一个确定零件，装配人员只需按方向放入，再穿入M10×1.25×65mm内六角螺栓即可完成定位，减少现场修配。对于三维建模人员而言，模型不仅要表达可见外形，还应反映真实装配逻辑：中心孔与螺栓同轴、切面与车架限位面贴合、圆柱面与支撑位接触、端面承担夹紧载荷。

　　在尺寸链校核中，需要重点关注滑块长度与螺栓夹紧长度的关系。滑块过长会使螺栓无法达到规定旋合深度，过短则会造成支架间直接刚性碰撞或预紧力作用在错误位置。外圆直径应与车架孔位或槽位形成过渡/小间隙配合，切面到圆心的距离决定防转接触面的宽度，也影响零件在圆周方向的保留壁厚。若采用3D打印或数控加工delrin棒料制作，图纸中应明确孔位公差、端面与轴线垂直度以及切面与孔轴的平行度，因为这些几何误差会直接反映为螺栓偏斜和装配应力。

　　总体来看，该滑块不是独立承载的大型结构件，而是摩托车车架装配系统中的定位与传力中介。它通过圆柱面适配、中心孔穿栓、平面防转和工程塑料减摩四个特征，把螺栓预紧力、车架限位和维修便利性结合在一起。设计时若只追求外观相似而忽略安装边界、螺纹规格、材料特性和公差配合，打印或加工出的零件很可能在实车上出现松动、压塌、转位或装配干涉。
